Eaton E Series DX 20 кВА
Выберите мощность:
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Настройка и инструкция
Открыть брошюру Eaton E Series DX 20 кВАКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП Eaton EDX20KHXL31, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Российские аналоги с малым сроком поставки
Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.
Описание

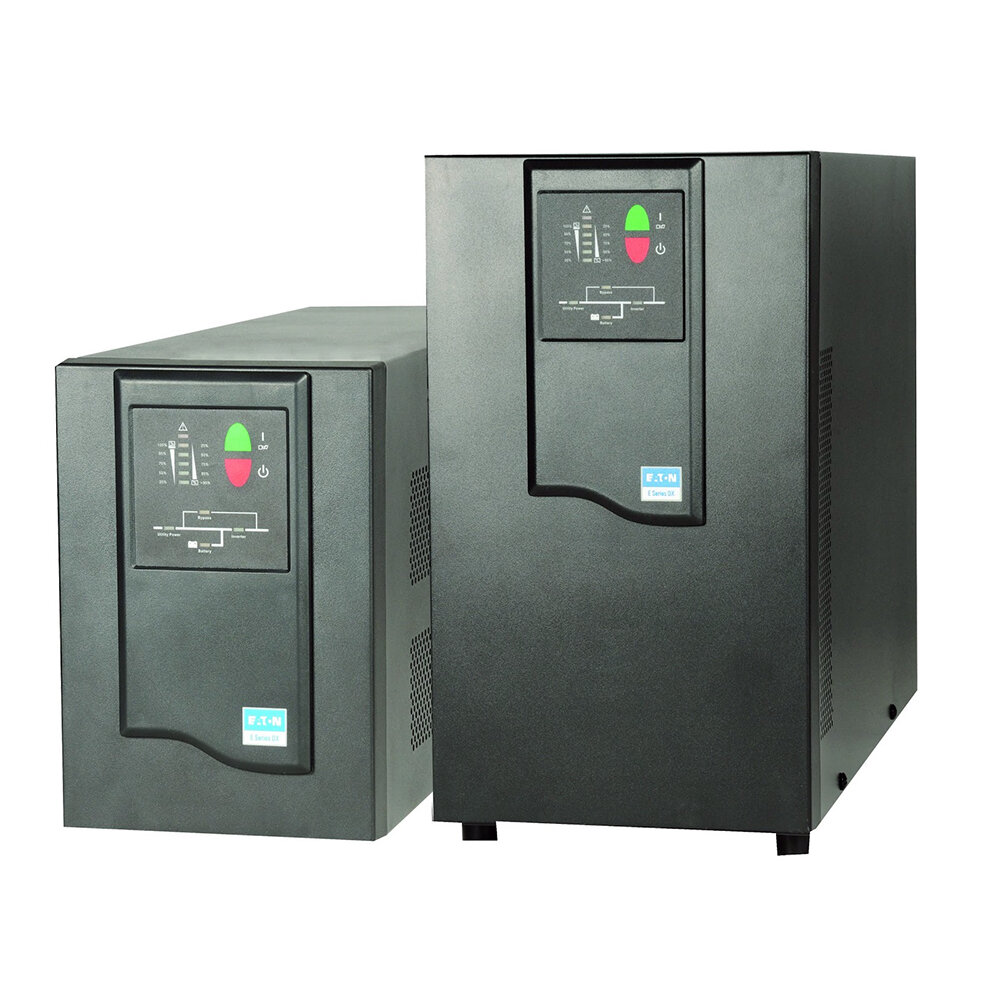

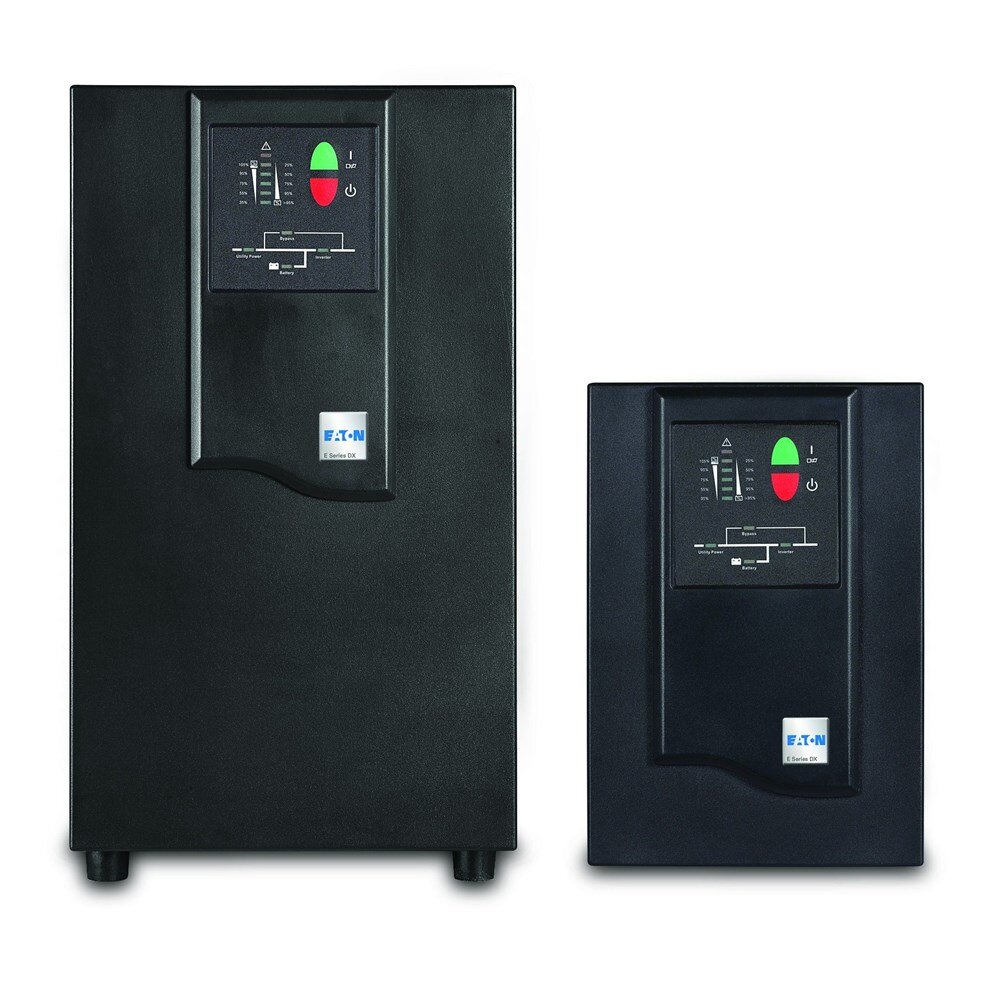

Eaton E Series DX - источники бесперебойного питания для самого разного рода приложений, которые представляют собой начальный уровень промышленных ИБП компании Eaton. Имеют встроенный байпас, набор коммуникационных портов и поддерживают удаленный мониторинг. Протестированы для работы с генераторными установками, поддерживают «холодный старт» аккумуляторных батарей.
ИБП производится по технологии двойного преобразования, что обеспечивает высокую степень надёжности и работоспособности. Eaton E серии DX способен работать при значительных перепадах входного напряжения, позволяя использовать его в самых сложных условиях электроснабжения. Совместим с генераторами, обладает встроенным электронным запасом для повышения отказоустойчивости.
Инструкция Eaton E Series DX 1 кВА - 10 кВА
Инструкция Eaton E Series DX 10 кВА - 20 кВА
Ключевые особенности
- Номинальная мощность E Series DX равна 20 кВА;
- Доступны как однофазные модели, так и модели с трехфазным входом и однофазным выходом (10 кВА, 15 кВА, 20 кВА);
- Применение топологии двойного преобразования (на входе переменный ток проходит через выпрямитель и преобразуется в постоянный, а затем с помощью инвертора преобразуется обратно в переменный) позволило повысить эффективность и отказоустойчивость;
- Широкий диапазон входного напряжения (120В – 300В) позволяет эксплуатировать систему в требовательных электросетях;
- Полностью совместим с дизель-генераторными установками (ДГУ);
- Автоматический байпас в стандартной комплектации;
- Поддержка «холодного» запуска при отсутствии напряжения электросети;
- Встроенная защита аккумуляторной батареи от перезарядки и глубокого разряда;
- Встроенная защита от обратного тока;
- Поддержка внешний аккумуляторов для кратного увеличения времени резервирования;
- Коммуникационные возможности представлены портом RS-232 и портом SNMP;
- Программное обеспечение с поддержкой удаленного мониторинга
Технические характеристики Eaton E Series DX 20 кВА
| Модель/Вт | 1000/700 | 2000/1400 | 3000/2100 | 6000/4200 | 10000 1:1/7000 | 10000 3:1/7000 | 15000 3:1/10500 | 20000 3:1/14000 | |
| Стандартная версия | EDX1000H | EDX2000H | EDX3000H | EDX6000H | EDX10KH | отсутствует | |||
| Версия XL с внешним аккумулятором | EDX1000HXL | EDX2000HXL | EDX3000HXL | EDX6000HXL | EDX10KHXL | EDX10KHXL31 | EDX15KHXL31 | EDX20KHXL31 | |
| Технология | |||||||||
| Двойное преобразование IGBT с микроконтроллером | |||||||||
| Вход / Выход | |||||||||
| Номинальное входное напряжение | 220 В | 220 В | 380 / 220 В трехфазное напряжение переменного тока | ||||||
| Диапазон входных напряжений | 122 В-300 В | 122- 300 В | 20%/-25% | ||||||
| Выходное напряжение на аккумуляторе | 220 В | 220 В | 220 В | ||||||
| Частота | 50/60 Гц, автоматическое определение | ||||||||
| Выходные розетки | 4 типа IEC (прилагаются два выходных кабеля) | Клеммная колодка | |||||||
| Входное соединение | Тип IEC 10А для использования с кабелем питания компьютера | IEC16A (IEC16A кабель прилагается) | Клеммная колодка | ||||||
| Аккумулятор | |||||||||
| Количество батарей (только стандартная модель) | 3 | 8 | 8 | 20 | Внешний аккумулятор выбирается пользователем | ||||
| Время заряда (только стандартная модель) | Восемь часов для восстановления 90% емкости | Внешний аккумулятор выбирается пользователем | |||||||
| Мониторинг аккумулятора (только стандартная модель) | Индикатор замены аккумулятора | Внешний аккумулятор выбирается пользователем | |||||||
| Холодный старт (только стандартная модель) | Устройство может быть запущено в работу без подключения к сети переменного тока | Внешний аккумулятор выбирается пользователем | |||||||
| Пользовательский интерфейс | |||||||||
| Визуально | Операции с сетью электроснабжения, аккумулятором, инвертором, байпасом и уровнями нагрузки/зарядом аккумулятора | ||||||||
| Тревожные оповещения и управление | |||||||||
| Звуковые и визуальные тревожные оповещения | Режим работы от аккумулятора, аккумулятор разряжен, общий отказ, перегрузка, на байпасе | ||||||||
| Управление | Две кнопки для Вкл/Выкл и Отключение сигнала тревоги (Alarm Silence) | ||||||||
| Подключение / Управление | |||||||||
| Программное обеспечение управления электроснабжением | Программное обеспечение WINPOWER, прилагается на CD | ||||||||
| Тип соединения | Стандартный порт RS-232 | ||||||||
| SNMP интерфейс | Опциональный интерфейс SNMP | ||||||||
| Окружающая среда | |||||||||
| Рабочая температура | 0°С ~ 40°С | ||||||||
| Влажность | <95% | ||||||||
| Уровень шума | <50 дБ | <55 дБ | <60 дБ | ||||||
| Стандарты | |||||||||
| Сертификация | СЕ, ISO 9001 | ||||||||
| Физические характеристики Ш х В х Г мм | |||||||||
| Размеры | 145 x 220 x 400 | 192 x 340x 460 | 192 x 340 x460 | 260 x 717x 570 | |||||
| Вес, кг | 14 (XL: 7) | 32 (XL: 15) | 35.5 (XL: 16) | 84 (XL: 35) | 93 (XL: 38) | (XL: 39) | (XL: 55) | ||
