Liebert GXT MT+ 20 кВА

Настройка и инструкция

Открыть брошюру Liebert GXT MT+ 20 кВА

Описание

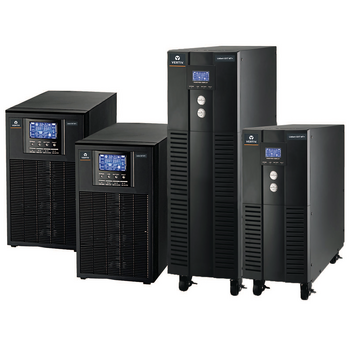

Liebert GXT MT+ — серия однофазных источников бесперебойного питания (ИБП) двойного преобразования от компании Vertiv. Ориентирована на нужды офисного оборудования и малых сетей, рабочие станции, системы автоматизации производства, системы безопасности и малые телекоммуникационные системы. Выпускается в компактных типоразмерах и могут быть аккуратно вписаны в рабочее пространство. Все модели серии оборудованы LCD-экранами и портами USB и RS-232 для диагностики и мониторинга.

---

Ключевые особенности

• Компактный и эффективный ИБП напольного исполнения, предназначенный для применения в сфере IT (защита оборудования VoIP, локальных сетей, компьютерных залов, сетевых хранилищ), мощностью 20 кВА;
• Модели с трехфазным входом и однофазным выходом;
• Выходной коэффициент мощности равен 0,9;
• Широкий диапазон входных напряжений обеспечивает широкую совместимость с различным типом нагрузок;
• Автоматический выключатель входной цепи;
• Встроенный сервисный байпас;
• Автоматическое определение частоты подключенных нагрузок;
• Работа в качестве преобразователя частоты 50/60 Гц;
• Выходные разъемы стандартов CEE 7/4 и IEC;
• Управление осуществляется по средствам удобного ЖК-дисплея, дополнительно присутствует интуитивная сводная схема на передней панели;
• Liebert GXT MT+ имеет функции интеллектуального мониторинга и сетевого управления, облегчающие администрирование и отключение системы;
• Коммуникационные возможности представлены портами USB и RS232, сетевой карты и платой «сухих» контактов

---

Технические характеристики Liebert GXT MT+ 20 кВА

Модель	GXT MTX+ 20 кВА
Фазы	3 / 1
Мощность	20000 ВА/18000 Вт
Вход
Номинальное напряжение	3 x 400 В AC (3 ф + Н)
Диапазон напряжения	305 В АC - 478 В АC (3-ф) @ 100% нагрузка
Диапазон частоты	46~54 Гц или 56~64Гц
Коэффициент мощности	≥ 0.99  @ 100% нагрузка
THDi	< 6% @ 100% нагрузка
Выход
Выходное напряжение	208/220/230/240 В АC
Шаг изменения напряжения AC (батт. режим)	± 1%
Диапазон частоты (синхр.)	46~54Гц или 56~64Гц
Диапазон частоты (батт. режим)	50 Гц ± 0.1 Гц или 60 Гц ± 0.1 Гц
Крест-фактор	3:1 (макс.)
Коэфф. Гармонических искажений	≤ 2 % THD (линейн. нагрузка) ; ≤ 5 % THD (нелинейн. нагрузка)
Время переключения	0
Форма сигнала (батт. режим)	Чистая синусоида
Эффективность в режиме AC	>92%
Эффективность в режиме ЭКО	97%
Батареи
Тип батарей	SMF или Tubular
Число элементов	18-20
Ток заряда (макс.)	12 A устанавлив. 2/4/6/8/10/12 A
Напряжение заряда	273 В DC ± 1%
Индикация
ЖК-панель	Статус ИБП, уровень нагрузки, уровень батареи, входное/выходное напряжение, таймер разряда, индикатор ошибка
Сигнал
Режим от батареи	Сигнал каждые 4 секунды
Низкий заряд батареи	Каждую секунду
Перегрузка	Дважды в секунду
Ошибка	Непрерывный сигнал
Физические характеристики
Габариты, Г X Ш X А (мм)	592 x 250 x 826
Вес (кг)	45
Окружающая среда
Влажность	0-95 % @ 0- 40°C (без конденсации)
Уровень шума	< 60 dB @ 1 м
Управление
Smart RS-232/USB	Поддержка Windows® 2000/2003/XP/Vista/2008, Windows® 7/8, Linux, Unix, и MAC
Опциональный SNMP	Управление питанием из веб-браузера
