Eaton 9PX
Выберите мощность:
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Компания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Описание
Eaton 9PX - серия оборудования с широким модельным рядом по мощности. Работа ИБП Eaton 9PX организована по принципу двойного преобразования; модельная линейка позволяет выбрать варианты размещения оборудования и представлены как в исполнении для монтажа в серверную стойку, так и для отдельностоящего размещения. Поддерживает мониторинг состояния питающей сети и регулировку параметров напряжения и частоты. Так же данная серия ИБП позволяет увеличивать время автономной работы путём добавления батарейных линеек.
Инструкция Eaton 9SX/9PX 5 кВА - 6 кВА
Инструкция Eaton 9SX/9PX 8 кВА - 11 кВА
Инструкция Eaton 9PX ModularEasy
Ключевые особенности
- Доступные мощности Eaton 9PX – 5 кВА, 6 кВА, 8 кВА и 11 кВА;
- Новейшее решение для обеспечения защиты современных IT-систем, таких, как ЦОДы, телекоммуникационные комплексы, системы хранения и обработки данных;
- Поддержка и интеграция во все современные виртуальные среды;

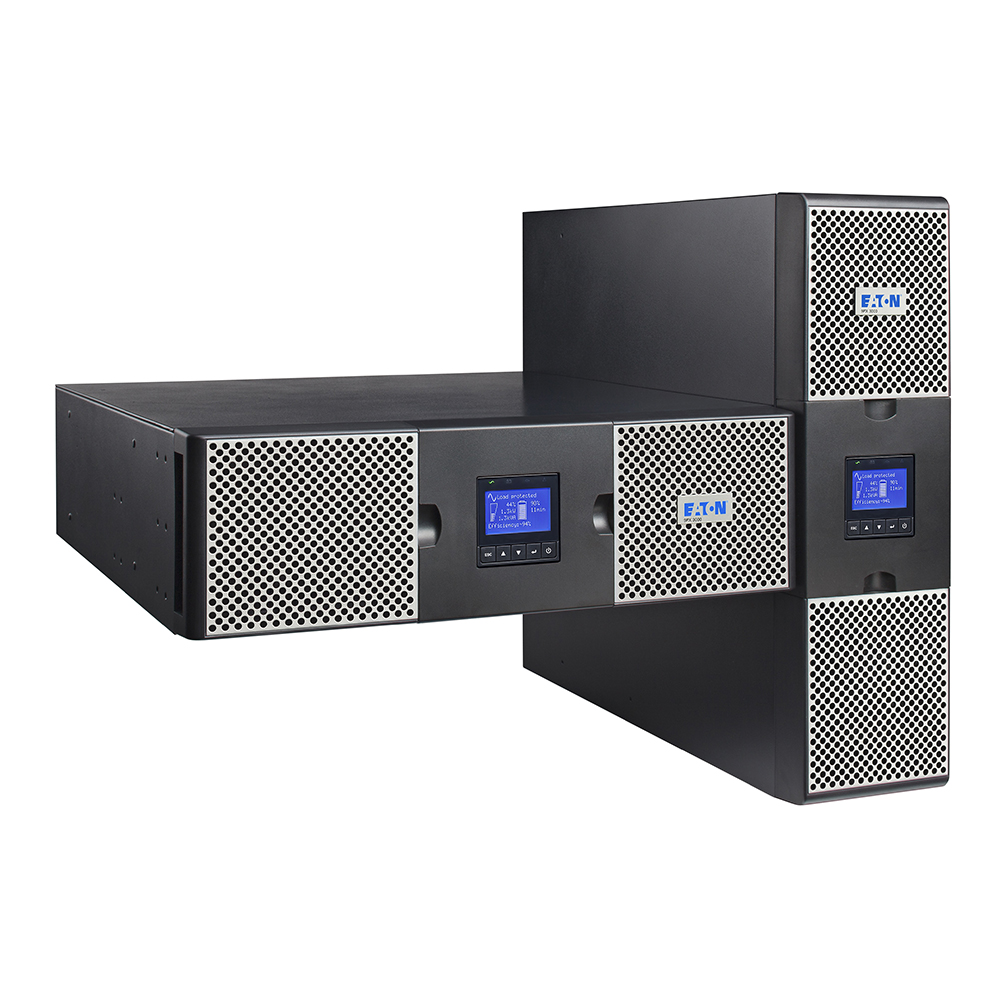

- Универсальный корпус с поворотным ЖК-дисплеем, который может быть как установлен в стойку, так и использоваться в качестве отдельностоящей системы;
- Высокие показатели эффективности – в режиме двойного преобразования КПД достигает 95%, в режиме высокой эффективности – 98%;
- Низкие показатели искажения тока и напряжения;
- Отличное соотношение мощности к площади – так, система 5,4 кВт поставляется в корпусе типоразмера 3U для установки в стойку;
- Программное обеспечение позволяет в реальном времени контролировать потребление мощности;
- Внутренний автоматический байпас и внешний сервисный байпас для удобства обслуживания;
- Возможность объединения двух систем в параллель;
- Система управления приоритетами позволяет отключать второстепенных потребителей для продления автономной работы критически важных нагрузок;
- Поддержка подключения до 12 внешних батарейных модулей;
- Поддержка «горячей» замены аккумуляторных батарей;
- «Интеллектуальная» система контроля заряда и разряда батарей позволяет существенно повысить их срок службы;
- Коммуникационные возможности представлены слотом для плат расширения (сетевой, ModBus, платы релейных контактов), портом параллельного подключения DB15, разъемами удаленного управления питанием, разъемом батарейного модуля, разъемом DB-9 с выходными контактами, портами USB и RS-232, восемью розетками IEC 10 А (2x4) и двумя розетками IEC 16 А - с кабельными фиксаторами
Модификации и опции
Смотрите в конце таблицы.
Видео
Технические характеристики
| Технические данные | 5 кВА | 6 кВА | 8 кВА | 11 кВА |
| Номинальные значения (кВА/кВт) | 5 кВА/4,5 кВт | 6 кВА/5,4 кВт | 8 кВА/7,2 кВт | 11 кВА/10 кВт |
| Электрические характеристики | ||||
| Технология | Двойное преобразование напряжения с системой коррекции коэффициента мощности (PFC) | |||
| Номинальное напряжение: | 200/208/220/230/240 В | 200/208/220/230/240/250 В | ||
| Диапазон входного напряжения | 176-276 В без снижения номинальной мощности (до 100–276 В со снижением номинальной мощности) | |||
| Выходное напряжение/THDU | 200/208/220/230/240 В +/– 1%; THDU <2% | 200/208/220/230/240/250 В +/– 1%; THDU <2% | ||
| Диапазон частоты на входе/THDI | 40-70 Гц, 50/60 Гц автовыбор, возможность работы в качестве частотного преобразователя, THDI < 5% | |||
| КПД | До 94% в режиме онлайн, 98% в режиме высокой производительности | До 95% в режиме онлайн, 98% в режиме высокой производительности | ||
| Крест-фактор / Ток короткого замыкания | 3:1/90 А | 3:1/90 А | 3:1/120 А | 3:1/150 А |
| Допустимая перегрузка | 102–110 % : 120 с, 110–125 %: 60 с, 125–150 %: 10 с, >150 %: 500 мс | 102–110 % : 120 с, 110–125 %: 60 с, 125–150 %: 10 с, >150 %: 900 мс | ||
| Подключения | ||||
| Вход | Клеммная колодка (до 10 мм2) | Клеммная колодка (до 16 мм2) | Terminal block (up to 16mm2) | |
| Выходы | Клеммная колодка + 2 управляемых группы по 4 IEC C13 (10А) + 2 IEC C19 Клеммная колодка (16А) | |||
| Выходы с сервисным байпасом HotSwap | Клеммная колодка + 3 IEC C13 (10 A) + 2 IEC C19 (16 A) | Клеммная колодка + 4 IEC C19 (16 А) | ||
| Батареи | ||||
| Стандартное время автономной работы при 50 и 70% нагрузки* | ||||
| 9PX | 13/10 мин | 11/8 мин | 20/15 мин | 13/9 мин |
| 9PX + 1 EBM | 60/40 мин | 48/34 мин | 48/32 мин | 32/21 мин |
| 9PX + 4 EBM | 220/150 мин | 170/120 мин | 140/100 мин | 100/70 мин |
| Управление зарядом батарей | ABM® и заряд с термокомпенсацией (выбирается пользователем), автоматическое тестирование батареи, защита от глубокого разряда, автоматическое распознавание внешних батарейных блоков. | |||
| Коммуникация | ||||
|
Коммуникационные порты | 1 USB-порт, 1 последовательный порт RS232 (порты USB и RS232 не могут использоваться одновременно), 4 сухих контакта (DB9), 1 мини клеммная колодка для удаленного включения/отключения (ROO) и 1 для удаленного отключения электропитания (RPO), 1 DB15 для параллельного подключения. | |||
| Коммуникационное гнездо | 1 гнездо для карты Network-MS (включено в версию Netpack), карты ModBus-MS или Relay-MS. | |||
| Условия эксплуатации, стандарты и сертификаты | ||||
| Рабочий диапазон температуры | 0 до 40°C непрерывно | |||
| Уровень шума | <45 Дб | <45 Дб | <48Дб | <50 Дб |
| Безопасность | IEC/EN 62040-1, UL 1778, CSA 22.2 | |||
| Электромагнитная совместимость, рабочие характеристики | IEC/EN 62040 -2 , FCC Класс A, IEC/EN 62040-3 (Рабочие характеристики) | |||
| Сертификаты | ГОСТ-Р, CE, CB-отчет (TUV), UL | |||
| Габариты Ш x В x Г / Вес | ||||
| ИБП | 440(19’’) x 130(3U) x 685 мм / 48 кг | 440(19’’) x 130(3U) x 685 мм / 48 кг | 440(19’’) x 260(6U) x 700 мм / 84 кг | 440(19’’) x 260(6U) x 700 мм / 86 кг |
| Внешний батарейный модуль (EBM) | 440(19’’) x 130(3U) x 645 мм / 68 кг | 440(19’’) x 130(3U) x 645 мм / 68 кг | 440(19’’) x 130(3U) x 680 мм / 65 кг | 440(19’’) x 130(3U) x 680 мм / 65 кг |
| Силовой модуль | – | – | 440(19’’) x 130(3U) x 700 мм / 19 кг | 440(19’’) x 130(3U) x 700 мм / 21 кг |
| Поддержка и обслуживание клиентов | ||||
| Гарантия | 2 года | |||
| *Продолжительность автономной работы при коэффициенте мощности 0,7. Время автономной работы дано приблизительно и может варьироваться в зависимости от конфигурации оборудования, возраста батареи, температуры и т.д. | ||||
| МОДИФИКАЦИИ И ОПЦИИ | ||||
| ИБП с сервисным байпасом HotSwap | 9PX5KiBP | 9PX6KiBP | 9PX8KiBP | 9PX11KiBP |
| ИБП с сетевой картой и комплектом стоечного крепления | 9PX5KiRTN | 9PX6KiRTN | – | – |
| ИБП с сервисным байпасом HotSwap, сетевой картой и комплектами стоечного крепления | – | – | 9PX8KiRTNBP | 9PX11KiRTNBP |
| Внешний батарейный модуль (EBM) | 9PXEBM180 | 9PXEBM180 | 9PXEBM240 | 9PXEBM240 |
| Силовой модуль | – | – | 9PX8KiPM | 9PX11KiPM |
| Сервисный байпас HotSwap | MBP6Ki | MBP6Ki | MBP11Ki | MBP11Ki |
| Трансформатор | TFMR11Ki | TFMR11Ki | TFMR11Ki | TFMR11Ki |
| Внешнее зарядное устройство с комплектом стоечного крепления | – | – | SC240RT | SC240RT |
| Кабель подключения батарейного блока 1,8 м | EBMCBL180 | EBMCBL180 | EBMCBL240 | EBMCBL240 |
| Система интегрирования батарей | BINTSYS | BINTSYS | BINTSYS | BINTSYS |
| Комплект стоечного крепления | 9RK | 9RK | 9RK | 9RK |
