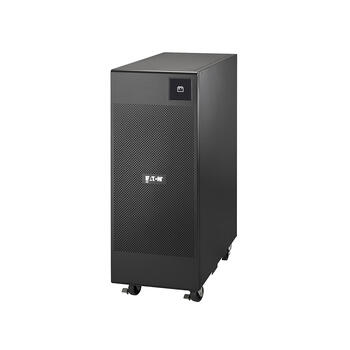

Производитель: Eaton
Доступные мощности: от 6 кВА до 20 кВА
Сферы применения: Автоматизация, Инфраструктуры, Серверы и сфера IT, Сфера обслуживания, Сфера услуг, Телекоммуникации
Тип: On-line
Мощность, кВА: 10
Мощность, кВт: 8
Кол-во фаз вход/выход: 1:1, 3:1
Входной коэффициент мощности при 100% нагрузке: 0,8
Выходной коэффициент мощности: 0,8
Напряжение: 220, 230, 240
Наличие аккумуляторов: внешние, внутренние
Подключение в параллель: Нет
Трансформатор гальванической изоляции: Нет
Формфактор: Вертикальный корпус (Tower)
Ширина, мм: 262
Высота, мм: 708
Глубина, мм: 613
Вес, кг: 29, 85
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spb@uni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Настройка и инструкция

Открыть брошюру (PDF) Eaton 9E 10 кВА
Мы занимаемся обслуживанием оборудования Eaton в Санкт-Петербурге и области - установкой, наладкой и ремонтом. Подробнее

Компания «Юниджет»:

Для того, чтобы купить ИБП Eaton 9E10Ki, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Описание

Eaton 9E – серия однофазных ИБП (UPS) и ИБП с трехфазным входом/однофазным выходом двойного преобразования. Найдут свое применение в различном типе инфраструктур и сетей, промышленных и медицинских системах, телекоммуникационном оборудовании. Оснащены автоматическим и ручным байпасами. Поддерживают подключение до четырех внешних батарейных модулей. Имеют встроенный LCD-дисплей для контроля состояния электросети, поддерживают удаленный мониторинг.


Инструкция Eaton 9E


Ключевые особенности

  • Номинальная мощность Eaton 9E равна 10 кВА;
  • Модели с однофазным выходом, однофазным или трехфазным входом (комбинированное подключение);
  • Применение технологии двойного преобразования во всех моделях серии;
  • Ориентированы на применение в различных инфраструктурах, в особенности – для защиты оборудования сферы IT, включая сетевые приложения, хранилища данных, телеком;
  • Коэффициент мощности 0,8;
  • Автоматический байпас;
  • Удобный вывод диагностических и информационных сведение по средствам графического ЖК-экрана;
  • Коммуникационные возможности представлены портом USB, портом RS232, слотом для карт расширения, включая релейные карты и карты ModBus
  • Широкий набор программного обеспечения, поддержка удаленного управления и мониторинга

Опции

  • Внешние батарейные модули (до 4 штук);
  • Датчик состояния окружающей среды (влажность, температуры);
  • Карта Network Card-MS (HTTP, SNMP, SMTP, Telnet, SSL и SSH), Relay Card- MS (AS/400), MosBus-MS;
  • Набор опционального программного обеспечения для управления и мониторинга.

Опции Eaton 9E10Ki 10 кВА

Eaton 9E

10 кВА 1:1 или 3:1

ИБП

9E10Ki

EBM (Батарейные модули)

9EEBM240

ИБП с зарядным устройством (и без батарей)

9E10KiXL


Технические характеристики Eaton 9E10Ki 10 кВА



10 кВА 1:1 и 3:1

Номинал (ВА/Вт)

10 кВА/8 кВт

Формат

Tower (башня)

Электрические характеристики

Технология

Двойное преобразование on-line

Входное напряжение

220/230/240 В

Входное напряжение без использ. батарей

176-276 В без снижения номинала (до 110-276 В со снижением номинала)

Выходное напряжение/общ. Искажение

220 В/230 В/240 В ±2 %, THDU<3%

Диапазон входных частот

45 Гц-66 Гц, 50/60 Гц автовыбор

КПД

До 93% в режиме онлайн; 97% в режиме ECO

Ток короткого замыкания

137 A

Мощность при перегрузке

105%-110% : 5 мин, 110%-130% : 1 мин, 130%-150% : 10 с, >150% : 100 мс

Соединения



Ввод

Клеммная колодка

Выводы

Клеммная колодка



Стандартное время обеспечения резервного питания при нагрузке 50% и 75%

9E

15/9

9E + 1 EBM

60/36

9E + 4 EBM

170/110

Параметры подключения

Порты связи

1 порт USB + 1 последовательный порт RS232 (порты USB и RS232 не могут использоваться одновременно)

Гнездо связи

1 гнездо для карты Network-MS, ModBus-MS или Relay-MS

ПО

Intelligent Power Software

Эксплуатационные условия, стандарты и утвержденные данные

Рабочая температура

0-40°C

Уровень шума

<55дБ

Безопасность

IEC/EN 62040-1

Электромагнитная характ., производительн.

IEC/EN 62040-2

Подтверждения

CE, отчет CB (TUV)

Размеры, Д х В х Ш / масса

Размеры ИБП (мм)

612,9 x 708,5 x262,4

Масса ИБП (кг)

85,4

Размеры EBM (мм)

579,4 x 708,5 x 262,4

Масса EBM (кг)

132

Размеры ИБП XL (без батарей) (мм)

612,9 x 708,5 x 262,4

Масса ИБП XL (без батарей) (кг)   -

28,9
