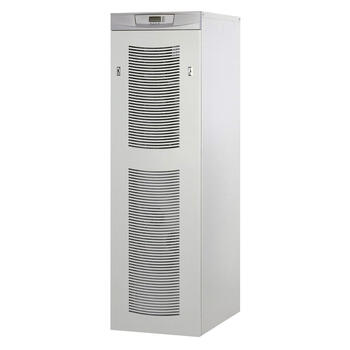

Eaton 9355M 20 кВА
Выберите мощность:
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Настройка и инструкция
Открыть брошюру Eaton 9355M 20 кВАКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП Eaton 9355M, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Российские аналоги с малым сроком поставки
Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.
Описание
Eaton 9355M серии Marine – модель трехфазных источников бесперебойного питания двойного преобразования, обладающий надежной защитой по классу IP22. Специфический ИБП для использования в навигационных, компьютеризированных и коммуникационных системах судов. Конструктивные особенности кабинета ИБП исключают негативное воздействие вибраций и толчков. Поддерживает работу в параллельном режиме без использования промежуточных кабелей связи. Возможна установка дополнительных батарейных модулей. ИБП прост в обслуживании за счет удобного комплектного ПО и встроенного LCD-дисплея.
Брошюра ИБП Eaton серии Marine
Ключевые особенности
- Номинальная мощность Eaton 9355M равна 20 кВА;
- Сертифицированы в соответствии с CE, DNV, BV и ABS PDA как оборудование с подтвержденными техническими характеристиками для эксплуатации в условиях прибрежной инфраструктуры (порты, доки и так далее) и на морских судах (для систем автоматизации, коммуникации и навигации, компьютерных систем);
- Класс защиты IP22 по-умолчанию;
- Компактные габариты корпусов, монтажные рельсы могут крепиться болтами или привариваться к палубе / переборке;
- Топология двойного преобразования в основе архитектуры ИБП;
- Выходной коэффициент мощности 0,9, входной – 0,99;
- Широкий диапазон частоты (45 Гц – 65 Гц) и входного напряжения (±20% от номинала);
- Виброгасители в нижней и боковой частях шкафа;
- Все обслуживание ИБП происходит через фронтальную панель;
- Возможность параллельного соединения до 4 ИБП в целях повышения мощности или резервирования;
- Внутренние встроенные автоматический и ручной байпасы;
- ЖК-дисплей с графическим интерфейсом;
- Возможность установки встроенного трансформатора и блоков аккумуляторных батарей;
- Два разъема для подключения плат SNMP, ModBus/JBus, релейных плат, платы параллельного подключения, удаленного дисплея ViewUPS
Модификации
| ИБП с трехфазным входом | ||||
| Наименование | Емкость | Габариты ВxШxГ | Масса | |
| 9355-20-NT-M | 20 кВА / 18 кВт | 1745x575x762 (+200) мм | 425 кг | |
| 9X55-BAT-M-64x7Ач | 2x32x1 Ач | 880x347x718 (+150) мм | 217/237 кг | |
| 9X55-BAT-M-96x7Ач | 3x32x7 Ач | 1278x347x718 (+150) мм | 323/348 кг | |
| 9X55-BAT-M-1x24 Ач (30 кВА) | 1x36x24 Ач | 1745x575x762 (+200) мм | 550 кг | |
| 9X55-BAT-M-2x24 Ач (30 кВА) | 2x36x24 Ач | 1745x575x762 (+200) мм | 970 кг | |
Технические характеристики Eaton Powerware 9355M 20 кВА
| Номинальная выходная мощность ИБП (коэфф. мощности 0,9) | |||||||
| кВА | 20 | ||||||
| кВт | 18 | ||||||
| Общие характеристики | |||||||
| КПД в режиме двойного преобразования (при полной нагрузке) | 93% | ||||||
| КПД в режиме двойного преобразования (при нагрузке 50%) | 91% | ||||||
| КПД в режиме высокой эффективности | - | ||||||
| Параллельное подключение по технологии Hot Sync | 4 | ||||||
| Возможность обновления на месте | Присутствует | ||||||
| Топология инвертора / выпрямителя | ШИМ на IGBT- транзисторах | ||||||
| Уровень шума | <50 дБ | ||||||
| Цвет | RAL 7035 | ||||||
| Входные характеристики | |||||||
| Номинальное напряжение | 220 /380, 230 /400, 240 /415 В, 50 /60 Гц | ||||||
| С внешним трансформатором | 230, 400, 440, 480, 690 В | ||||||
| С внутренним трансформатором | 230, 400, 440, 480, 690 В | ||||||
| Диапазон входного напряжения | ±20% от номинала при 100% нагрузке, 50%, +20% от номинала при нагрузке 50% | ||||||
| Диапазон частоты | 45 - 65 Гц | ||||||
| Входной коэффициент мощности | 0,99 | ||||||
| КНИ потребляемого тока | < 4,5% | ||||||
| Плавный наброс нагрузки | Присутствует | ||||||
| Защита от обратного напряжения | Присутствует | ||||||
| Выходные характеристики | |||||||
| Номинальное напряжение | 220 /380, 230 /400, 240 /415 В, 50 /60 Гц | ||||||
| С внутренним трансформатором | e.g. 230, 440, 480, 690 В | ||||||
| Искажение выходного напряжения | <3% (100% линейная нагрузка); <5% (стандартная нелинейная нагрузка) | ||||||
| Выходной коэффициент мощности | 0,9 (т.е. 27 кВт при 30 кВА) | ||||||
| Диапазон коэффициента мощ- ности нагрузки | 0,7 индуктивного — 0,8 емкостного характера | ||||||
| Характеристики батарей | |||||||
| Тип | VRLA, NiCD | ||||||
| Метод зарядки | Технология ABM или Float | ||||||
| Температурная компенсация | Дополнительно | ||||||
| Номинальная мощность | 432 В (32*12 В, 216 элем.) | ||||||
| Ток зарядки | По умолчанию 3 A | ||||||
| *Ограничено макс. номиналом входного тока ИБП | |||||||
| Опции | |||||||
|
| Изолирующий трансформатор, батареи с увеличенным сроком службы, ВБМ, разъем X- слот (для подключения адаптеров Web /SNMP, ModBus /JBus, Relay, Hot Sync, удаленного дисплея ViewUPS), модуль параллельной работы Hot Sync, встроенный ручной байпас, внешний сервисный байпас. | ||||||
| Коммуникационные возможности | |||||||
| X-Slot | 2 коммуникационных разъема | ||||||
| Последовательные порты | 1 шт. | ||||||
| Релейные входы /выходы | Программируемые, 2 /1 | ||||||
| Сертификация | |||||||
| Безопасность (сертификация CB) | IEC 62040-1, IEC 60950-1 | ||||||
| EMC | IEC 62040-2, IEC 60945 | ||||||
| Производительность | IEC 62040-3 | ||||||
