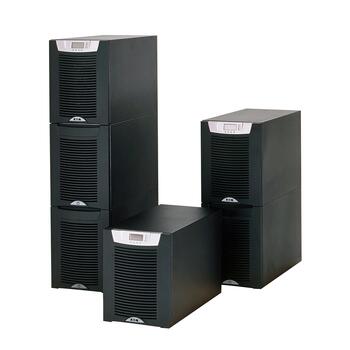

Eaton 9155 12 кВА
Выберите мощность:
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Настройка и инструкция
Открыть брошюру Eaton 9155 12 кВАКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП Eaton 9155, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Российские аналоги с малым сроком поставки
Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.
Описание
Eaton 9155 – модель однофазных источников бесперебойного питания (ИБП) двойного преобразования. Eaton 9155 является оптимальным выбором для обеспечения постоянной и надежной защиты сетевых устройств предприятия, серверного оборудования и небольших ЦОДов. Также примерами применения могут служить системы видеонаблюдения или видеостены\видеостолы на основе ЖК-панелей. Поддерживают работу в параллельном режиме без использования промежуточных кабелей связи. Возможна установка дополнительных батарейных модулей. ИБП просты в обслуживании за счет удобного комплектного ПО и встроенного LCD-дисплея.
Инструкция Eaton 9155 8 кВА - 15 кВА
Брошюра Eaton 9155/9355 8 кВА - 15 кВА
Ключевые особенности
- Номинальная мощность Eaton 9155 равна 12 кВА (КМ = 0,9; 10.8 кВт);
- Оптимизированы для работы с приложениями сетевых инфраструктур, включая серверные комнаты, вычислительное оборудование, небольшие ЦОД;
- Модели с трехфазным входом, трехфазным выходом;
- Бестрансформаторная архитектура с высокими показателями эффективности;
- КПД, достигающий 92%, активная коррекция входного коэффициента мощности (0,99);
- Выходной коэффициент мощности 0,9;
- Параллельная работа двух и более ИБП при отсутствии управляющих кабелей, в целях повышения надежности;
- Технология трехступенчатого заряда аккумуляторных батарей для продления срока службы;
- Полная совместимость с ДГУ (дизель-генераторными установками);
- Компактные габариты, позволяющие использовать один или несколько ИБП в общей системе на минимальной площади;
- Графический ЖК-дисплей с русскоязычным интерфейсом;
- Два коммуникационных разъема X-Slot, последовательный порт, программируемые релейные входы (два) и выход;
Опции
- Изолирующий трансформатор гальванической развязки;
- Аккумуляторные батареи с увеличенным сроком службы (64 Ач, 96 Ач):
- Дополнительные внешние батарейные модули;
- Дополнительный разъем для подключения коммуникационного адаптера Web /SNMP, ModBus / JBus, Relay, Hot Sync, удаленного дисплея ViewUPS;
- Модуль организации параллельной работы;
- Ручной байпас (встроенный);
- Сервисный байпас (внешний);
- Датчик окружающей среды;
- Дополнительное программное обеспечение для управления и мониторинга ИБП;
- Стоечные модули распределения питания (от 4 до 45 розеток)
Модификации
| 1022487 | 9155-12-N-8-32x9Ач | 12 кВА/10,8 кВт | 8 мин. | 817x305x702 | 160 |
| 1022488 | 9155-12-N-15-64x7Ач | 12 кВА/10,8 кВт | 15 мин. | 1214x305x702 | 250 |
| 1022489 | 9155-12-N-20-64x9Ач | 12 кВА/10,8 кВт | 20 мин. | 1214x305x702 | 275 |
| 1022561 | 9X55-BAT5-64x7Ач | 2x32x7 Ач | См. спецификацию | 817x305x699 | 195 |
| 1022562 | 9X55-BAT5-96x7Ач | 3x32x7 Ач | См. спецификацию | 1214x305x699 | 310 |
| 1025169 | 9355-BAT-1x24Ач (30 кВА) | 1x36x24 Ач | См. спецификацию | 1684x494x758 | 510 |
| 1025170 | 9355-BAT-2x24Ач (30 кВА) | 2x36x24 Ач | См. спецификацию | 1684x494x758 | 870 |
Видео
Технические характеристики Eaton Powerware 9155 12 кВА
| Номинальная выходная мощность ИБП (коэфф. мощности 0,9) | ||||||
| кВА | 12 | |||||
| кВт | 10.8 | |||||
| Общие характеристики | ||||||
| КПД в режиме двойного преобразования (при полной нагрузке) | 92% | |||||
| КПД в режиме двойного преобразования (при нагрузке 50%) | 90% | |||||
| КПД в режиме высокой эффективности | до 98% | |||||
| Параллельное подключение по технологии Hot Sync | 4 | |||||
| Возможность обновления на месте | Присутствует | |||||
| Топология инвертора / выпрямителя | ШИМ на IGBT- транзисторах | |||||
| Уровень шума | <50 дБ | |||||
| Высота | 1000 м без понижения характеристик (макс. 2000 м) | |||||
| Входные характеристики | ||||||
| Вход | 3 фазы + N + PE | |||||
| Номинальное напряжение | 220 /380, 230 /400, 240 /415 В, 50 /60 Гц | |||||
| Диапазон входного напряжения | ±20% от номинала при 100% нагрузке, 50%, +20% от номинала при нагрузке 50% | |||||
| Диапазон частоты | 45 - 65 Гц | |||||
| Входной коэффициент мощности | 0,99 | |||||
| КНИ потребляемого тока | < 4,5% | |||||
| Плавный наброс нагрузки | Присутствует | |||||
| Защита от обратного напряжения | Присутствует | |||||
| Выходные характеристики | ||||||
| Выход | 3 фазы + N + PE | |||||
| Номинальное напряжение | 220 /380, 230 /400, 240 /415 В, 50 /60 Гц | |||||
| Искажение выходного напряжения | <3% (100% линейная нагрузка); <5% (стандартная нелинейная нагрузка) | |||||
| Выходной коэффициент мощности | 0,9 (т.е. 9 кВт при 10 кВА) | |||||
| Диапазон коэффициента мощности нагрузки | 0,7 индуктивного — 0,8 емкостного характера | |||||
| Допустимая перегрузка | 10 мин. — 100 -110%; 1 мин. — 110 -125%; 5 сек. — 125-150%; 300 мс > 150% | |||||
| Допустимая перегрузка при работе на байпасе | 60 мин. — 100 -110%; 10 мин. — 110 -125%; 1 мин. — 125 -150% | |||||
| Характеристики батарей | ||||||
| Тип | VRLA, NiCD | |||||
| Метод зарядки | Технология ABM или Float | |||||
| Температурная компенсация | Дополнительно | |||||
| Номинальная мощность | 384 В (32*12 В, 192 элем.) | |||||
| Ток зарядки | По умолчанию 3 A | |||||
| *Ограничено макс. номиналом входного тока ИБП | ||||||
| Опции | ||||||
|
| Изолирующий трансформатор, батареи с увеличенным сроком службы, внешние батарейные модули, разъем X- слот (для подключения адаптеров Web /SNMP, ModBus / JBus, Relay, Hot Sync, удаленного дисплея ViewUPS), модуль параллельной работы Hot Sync, встроенный ручной байпас, внешний сервисный байпас. | |||||
| Коммуникационные возможности | ||||||
| X-Slot | 2 коммуникационных разъема | |||||
| Последовательные порты | 1 шт. | |||||
| Релейные входы /выходы | Программируемые, 2 /1 | |||||
| Сертификация | ||||||
| Безопасность (сертификация CB) | IEC 62040-1, IEC 60950-1 | |||||
| EMC | IEC 62040-2 | |||||
| Производительность | IEC 62040-3 | |||||
