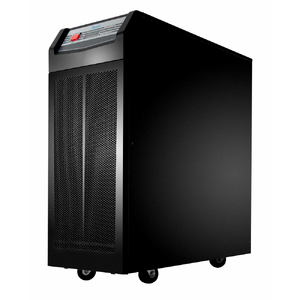

Delta Ultron EH

Выберите мощность:
Delta Ultron EH
Доступные мощности: 10 кВА, 15 кВА, 20 кВА.

Производитель:Delta Electronics
Тип:On-line
Мощность, кВА:15, 20, 10
Кол-во фаз вход/выход:3:1
Формфактор:Кабинет (Башня)
Интерфейсы:RS232, REPO, слот Smart, слот Mini, 2 параллельных порта
Трансформатор гальванической изоляции:Нет
Применение:Серверы и сфера IT, Телекоммуникации, Промышленность, ЦОД, Здравоохранение, Системы безопасности, Транспорт
Ширина, мм.:200 - 250
Высота, мм.:490 - 650
Глубина, мм.:490 - 610
Вес, кг.:26 - 45
IP:20
Шум, дБ.:55 - 60


Настройка и инструкция

Открыть брошюра Delta Ultron EH (2012)
Цена: по запросу формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: order@uni-jet.com или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Компания «Юниджет»:

Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Российские аналоги с малым сроком поставки

Все российские ИБП

Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.

  • Высочайшее качество

    ENTEL HPX

    Мощность от 100 до 800 кВА
    Фазы вх/вых 3:3, 3:1
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 200–2400 кг
    IP 20–51
    Шум 58–47 дБ
    Габариты(Ш×В×Г) 600–2500 мм 800–2000 мм 200–1200 мм
    Подробнее
  • Лучшее решение

    ENTEL MPX

    Мощность от 10 до 300 кВА
    Фазы вх/вых 3:1, 1:1, 3:3
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 80–1100 (без бат.) кг
    IP 20–51
    Шум 48–70 дБ
    Габариты(Ш×В×Г) 280–1400 мм 700–1905 мм 780–850 мм
    Подробнее
  • ВИМП АСБП

    Мощность от 10 до 500 кВА
    Фазы вх/вых 3:1, 3:3
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 120–900 кг
    IP 20
    Шум 55–65 дБ
    Габариты(Ш×В×Г) 250–1300 мм 650–2000 мм 562–1100 мм
    Подробнее
  • ВИМП МСБП

    Мощность от 60 до 600 кВА
    Фазы вх/вых 3:3
    Трансформатор г. и. Нет
    Модульный Да
    Вес 120–200 кг
    IP 20
    Шум 55–72 дБ
    Габариты(Ш×В×Г) 600–2000 мм 1100–2000 мм 900–1050 мм
    Подробнее
  • Модульный ИБП

    ENTEL IPS

    Мощность от 50 до 800 кВА
    Фазы вх/вых 3:3, 3:1
    Трансформатор г. и. Нет
    Модульный Да
    Вес 200–1000 кг
    IP 20–41
    Шум 55–75 дБ
    Габариты(Ш×В×Г) 600–2400 мм 1200–2000 мм 800–1000 мм
    Подробнее
  • ВИМП БСБП

    Мощность от 20 до 200 кВА
    Фазы вх/вых 3:1, 3:3
    Трансформатор г. и. Нет
    Модульный Да
    Вес 43–160 кг
    IP 20
    Шум 56–65 дБ
    Габариты(Ш×В×Г) 485 мм 397–1550 мм 700–916 мм
    Подробнее
  • ВИМП ССБП

    Мощность от 1 до 25 кВА
    Фазы вх/вых 1:1, 3:1, 3:3
    Трансформатор г. и. Нет
    Модульный Нет
    Вес 7–25 кг
    IP 20
    Шум 50–65 дБ
    Габариты(Ш×В×Г) 438 мм 86–130 мм 437–880 мм
    Подробнее

Описание

Delta Ultron EH - серия ИБП двойного преобразования (on-line) Delta Electronics на 10, 15 и 20 кВА (8, 12 и 16 кВт) с трёхфазным четырёхпроводным входом и однофазным выходом. 10 кВА - корпус 200 x 490 x 490 мм, масса 26 кг, без роликов; 15 и 20 кВА - корпус 250 x 610 x 650 мм, масса 45 кг, на четырёх роликах. Входной ток 18, 25 и 32 А, входной размыкатель 32, 40 и 50 А. В параллельную систему соединяют до четырёх ИБП.

Серия рассчитана на помещения с ИТ-оборудованием, предприятия малого и среднего бизнеса, телекоммуникации, банки, медицинские и промышленные применения; среди отраслей производитель называет также ЦОД, сети, безопасность, лаборатории, метрополитен и торговлю. Производитель указывает серию и для базовых станций и магистральных сетей связи, систем вещания, государственных учреждений, нефтегазовой добычи, энергетических предприятий, больничной аппаратуры и промышленных систем автоматики и управления. Нагрузки - компьютеры и периферийные устройства, информационные и коммуникационные системы, компьютерные сети, медицинская аппаратура, системы мониторинга и промышленное оборудование. Это изделие класса A: в жилых помещениях оно может быть источником радиопомех.

В ИБП двойного преобразования выходные цепи полностью защищены от аномальных отклонений на входе. Широкий диапазон входного напряжения - 305 - 477 В при полной нагрузке - сокращает число переходов на батареи и продлевает срок их службы. Быстродействующий цифровой сигнальный процессор поддерживает стабильное выходное напряжение 220, 230 или 240 В, его выбирают на ЖК-дисплее. Вход байпаса выведен на отдельные зажимы (схема с двумя входами), встроенный ручной переключатель байпаса поддерживает питание нагрузки при техническом обслуживании ИБП (включает его только авторизованный сервисный персонал), а в экономичном режиме КПД достигает 96 %. Параллельно соединяют до четырёх ИБП одинаковой мощности, напряжения и частоты (резервирование N+X).


Инструкция Delta Ultron EH (2013)

Инструкция Delta Ultron EH (2014)


Ключевые особенности

  • Доступные мощности Delta Ultron EH - 10 кВА, 15 кВА и 20 кВА;
  • Компактные размеры экономят монтажное пространство; ИБП для помещений с ИТ-оборудованием, малого и среднего бизнеса, банков, торговли, телекоммуникаций, медицинских и промышленных применений;
  • Быстродействующий цифровой сигнальный процессор (DSP) поддерживает стабильность выходного напряжения;
  • Поддержка подключения двух независимых источников питания для повышения уровня резервирования электросети нагрузки;
  • Возможность объединения до 4 ИБП в параллельную систему и резервирования N+X;
  • Широкий диапазон входного напряжения - 305-477 В при полной нагрузке;
  • Коэффициент мощности на входе при полной нагрузке превышает 0,95;
  • КПД в режиме двойного преобразования равен 91%;
  • Ручной переключатель байпаса в стандартной комплектации;
  • Встроенное зарядное устройство 4 А; плата зарядного устройства 4 А - опция; внешнее зарядное устройство - опция;
  • Поддержка интеллектуального заряда аккумуляторных батарей с поддержкой автоматического разряда для продления срока службы;
  • Функция автоматической компенсации напряжения заряда для продления срока службы аккумуляторной батареи;
  • Поддержка запуска ИБП с отключенными аккумуляторными батареями;
  • Автоматическое многоступенчатое управление скоростью оборотов вентиляторов для более эффективного охлаждения ИБП;
  • Удобный ЖК-дисплей с выводом информации о входном и выходном напряжении, частоте и нагрузке;
  • Коммуникационные возможности представлены двумя параллельными портами, одним портом RS232, портом дистанционного аварийного отключения;
  • Поддержка плат Smart и MiniSlot

Опции

  • Плата SNMP для удалённого управления и мониторинга - опция;
  • Плата Mini SNMP для удалённого управления и мониторинга - опция;
  • Плата «сухих» контактов - опция;
  • Плата Mini USB - опция;
  • Плата Mini ModBus - опция;
  • Плата Mini TVSS - защита от импульсных перенапряжений - опция;
  • Плата зарядного устройства 4 А - опция;
  • Внешнее зарядное устройство - опция;
  • Плата внешнего зарядного устройства 4 А - опция;
  • Фильтр пыли для помещений с пылью - опция;
  • Датчик окружающей среды EnviroProbe: температура, влажность и другие параметры помещения, работает с картой SNMP либо с системой мониторинга EMS2000 - опция

Установка и подключение

ИБП серии EH рассчитан на установку только в помещении, степень защиты IP20 (без дополнительных опций). Спереди, сзади и сбоку от ИБП и внешнего батарейного кабинета оставляют по 50 см свободного пространства; в помещении поддерживают около 25 °C и влажность до 90 %, высота установки - не более 3000 м над уровнем моря. Вентиляторы дуют спереди назад, поэтому кондиционеры и внешние вентиляторы, обдувающие заднюю сторону ИБП, не используют. Снизу у 15 и 20 кВА четыре ролика, перекатывать на них можно только по строго горизонтальной поверхности. Первое включение и настройку параметров выполняют только авторизованные специалисты или сервисный персонал Delta Electronics. К ИБП строго запрещено подключать нагрузки с рекуперацией энергии и несимметричные нагрузки, электродвигатель подключают только с разрешения квалифицированного сервисного специалиста. Если ИБП оказался при температуре ниже 0 °C, перед включением его выдерживают до комнатной температуры не менее одного часа, чтобы внутри не конденсировалась влага.

Параметр

10 кВА

15 кВА

20 кВА

Входной ток, А

18

25

32

Входной размыкатель ИБП, 3 полюса, А

32

40

50

Внешний автомат на входе (рекомендуемый), А

80

80

100

Внешний автомат на выходе (рекомендуемый), А

63

80

100

Переключатель байпаса, 1 полюс, 2 шт., А

63

80

100

Кабель входа, мм²

2,5

4

6

Кабель входа байпаса, мм²

10

16

25

Кабель выхода, мм²

10

16

25

Кабель аккумуляторной батареи, мм²

6

10

16

Автоматы рекомендованы с характеристикой срабатывания D. Кабели - с ПВХ-изоляцией, рассчитанной на 105 °C; зажимы затягивают моментом 150 ± 5 кгс·см. Фазные проводники R, S, T подключают в прямой последовательности, входы соединяют звездой и подключают нейтраль N. При поставке ИБП настроен на один вход: через фазу R течёт выходной ток, поэтому сечение выходных кабелей соответствует фазе R и нейтрали N. Перевод на схему с двумя входами (снимают медную перемычку между зажимом L байпаса и зажимом R сети) разрешён только авторизованным специалистам Delta или сервисному персоналу; о подключении второго источника к зажимам байпаса обращаются в службу технической поддержки. Потенциалы нулевых проводников основного питания и байпаса должны быть равны; если они не подключены к общему нулевому проводнику, питание байпаса подключают через разделительный трансформатор.


Батареи и заряд

Батарея - 20 герметичных свинцово-кислотных аккумуляторов 12 В, соединённых последовательно (240 В постоянного тока); во внешнем батарейном кабинете те же 20 батарей, для большей автономии подключают несколько кабинетов. Встроенное зарядное устройство выдаёт по умолчанию 4 А (уровни тока заряда - в таблице ниже), плата зарядного устройства на 4 А - опция - увеличивает ток заряда. Напряжение компенсирующего заряда 272 ± 2 В, уравнивающего 280 ± 2 В; разряженную батарею ИБП отключает при 210 В. Нагрузку подключают, только когда батареи полностью заряжены.

Уровень тока заряда

1

2

3

4

Общая ёмкость батареи, А·ч

9 - 17

13 - 20

20 - 30

27 - 40

Ток заряда, А

1,5

2

3

4

Параметр

10 кВА

15 кВА

20 кВА

Автоматический выключатель постоянного тока, А

63

100

100

Выключатель с плавким предохранителем, А

50

80

100

Кабель батарейного кабинета, мм²

10

16

25

  • Между ИБП и кабинетом ставят 2-полюсный автоматический выключатель постоянного тока (без встроенных предохранителей) или выключатель с плавким предохранителем, как можно ближе к батареям: на один полюс допускается 250 В, на два последовательно включённых - 500 В. Автоматический выключатель переменного тока ставить запрещено. У выключателя с предохранителем расстояние между разомкнутыми контактами не менее 3 мм; при коротком замыкании ток срабатывания автомата или ток плавления предохранителя должен быть в 5 - 6 раз больше номинального тока предохранителей батарей.
  • Батареи берут однотипные, одного изготовителя, старые и новые вместе не ставят. ИБП не работает с общими батареями. После подключения кабинета напряжение должно быть около 12,5 В на каждую батарею.
  • Окружающая температура для батарей 15 - 25 °C; неиспользуемую батарею заряжают каждые три месяца не менее 24 часов.
  • Неисправность кабинета ИБП обозначает звуком: тест батареи не пройден, чрезмерный заряд или отсоединённая батарея - сигнал каждые 2 с, предупреждение о разряде - каждые 0,5 с, отключение по разряду - непрерывный сигнал 5 с.

Режимы работы, параллель, связь и обслуживание

  • Режимы: нормальный (двойное преобразование), готовности, экономичный (ECO), автономный (от батарей), байпас и преобразования частоты. В экономичном режиме, который включают вручную, нагрузка питается от сети, пока входное напряжение в пределах ±10 % от номинала, и переходит на инвертор при выходе за эти пределы.
  • В режиме преобразования частоты, который тоже включают вручную, выходную частоту задают 50 или 60 Гц; переход на байпас при этом отключён. Вне этого режима ИБП сам выбирает выходную частоту 50 или 60 Гц по входной.
  • Параллельно соединяют до четырёх ИБП одинаковой мощности, напряжения и частоты специальным кабелем, на каждом ИБП два параллельных порта и два DIP-переключателя: у крайних ИБП они включены, у средних отключены. Каждому ИБП на ЖК-дисплее задают идентификационный номер 0, 1, 2 или 3, без него система не запустится; суммы длин кабелей входа байпаса и выхода у всех ИБП должны быть одинаковыми.
  • Связь: слот Smart (плата SNMP - опция, плата Relay I/O - опция, плата ModBus - опция), слот Mini (Mini SNMP - опция, Mini Relay I/O - опция, Mini USB - опция, Mini ModBus - опция, Mini TVSS - опция), порт RS232 (2400 бит/с, 8 бит данных, 1 стоповый бит, без проверки чётности; через него же выведены «сухие» контакты состояния), порт REPO с замыкающими контактами для кнопки аварийного отключения, которую заказчик приобретает сам, и порт обнаружения внешнего зарядного устройства. Управляют ИБП с компьютера программой UPSentry 2012.
  • Обслуживание: ИБП проверяют каждые полгода - работу ИБП, светодиодов и аварийной сигнализации, режим байпаса (в обычной ситуации ИБП работает в нормальном режиме, иначе ищут причину: перегрузку, внутренний сбой) и напряжение батарей. Щели и отверстия регулярно чистят, при необходимости пылесосом; вентиляторы должны вращаться, иначе их заменяют. Обслуживание выполняет только квалифицированный специалист.
  • ЖК-дисплей многоязычный, в памяти контроллера хранится до 200 сообщений о нарушениях. Кнопка EPO на передней панели при удержании 1 с отключает выпрямитель, инвертор и выход ИБП.
  • Соответствие стандартам: CE, МЭК 62040-1 (безопасность), МЭК 62040-2 класса C2 (электромагнитная совместимость); устойчивость к помехам по МЭК 61000-4-2 (электростатический разряд, уровень 4), 61000-4-3 (радиочастотное поле, уровень 3), 61000-4-4 (наносекундные импульсы, уровень 4) и 61000-4-5 (микросекундные импульсы большой энергии, уровень 4).

Технические характеристики

Модель

EH-10K
GES103EH320035

EH-15K
GES153EH320035

EH-20K
GES203EH320035

Мощность

10 кВА / 8 кВт

15 кВА / 12 кВт

20 кВА / 16 кВт

Вход

Номинальное напряжение

220/380, 230/400, 240/415 В пер. тока

Диапазон входных напряжений

208-304 В пер. тока (при нагрузке 50-100 %)
305-477 В пер. тока (при нагрузке 100 %)

Коэффициент мощности

> 0,95 (при полной нагрузке)

Частота

50/60 Гц

Выход

Напряжение

220/230/240 В пер. тока

Коэффициент нелинейных искажений напряжения

< 3% (при линейной нагрузке)

Пределы регулирования напряжения

± 2 %

Частота

50 / 60 Гц ± 0,1 Гц

Перегрузочная способность

< 105 %: непрерывная работа; 106-110 %: отключение через 10 мин.;
111-125 %: отключение через 5 мин.; 126-150 %: отключение через 30 с

КПД

Режим оn-line

91 %

91 %

91 %

Экономичный режим

96 %

96 %

96 %

Аккумуляторные батареи

Номинальное напряжение

240 В пост. тока

240 В пост. тока

240 В пост. тока

Ток заряда

Встроенное зарядное устройство: 4 A

Дополнительное зарядное устройство

Дополнительная плата зарядного устройства (опция): 4 A

Напряжение заряда

Компенсирующий заряд: 272 ± 2 В пост. тока
Уравнивающий заряд: 280 В пост. тока

Прочее

Уровень шума (на расстоянии 1 м)

< 55 дБ(A)

< 60 дБ(A)

< 60 дБ(A)

Коммуникационные интерфейсы

1 слот Smart, 1 слот Mini, 2 параллельных порта, 1 порт RS232, порт REPO
(дистанционное аварийное отключение электропитания), 1 порт определения
зарядного устройства

Аварийное отключение питания

Местное и дистанционное

Переключатель ручного байпаса

Встроенный

Отображение информации

ЖК дисплей и светодиодные индикаторы

Соответствие стандартам

CE, МЭК 62040-1, МЭК 62040-2

Размеры и масса ИБП

Габариты ИБП (Ш x Г x В), мм

200 x 490 x 490

250 x 610 x 650

250 x 610 x 650

Масса ИБП

26 кг

45 кг

45 кг

Условия эксплуатации

Рабочая температура

0 - 40 °C

Относительная влажность

5 - 95 % (без конденсации)
