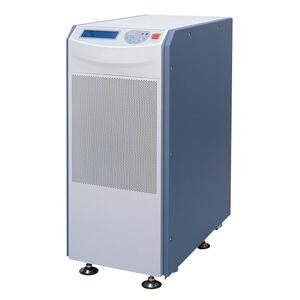

Delta Ultron H - серия трёхфазных ИБП двойного преобразования (on-line) Delta Electronics на 15, 20 и 30 кВА (12, 16 и 24 кВт). У 15 и 20 кВА два исполнения: 3/1 с однофазным выходом и 3/3 с трёхфазным; у 30 кВА только 3/3. У всех номиналов один корпус 380 x 650 x 860 мм (Ш x Г x В) на колёсиках: масса 108 кг без трансформатора и 210, 220 и 240 кг с трансформатором (15, 20 и 30 кВА). Входной ток 23, 30 и 45 А, автомат на входе 40, 50 и 63 А.
Серия рассчитана на питание банковского и промышленного оборудования, серверных помещений, небольших центров сбора и обработки данных и медицинских учреждений; среди сфер применения на листовке Delta отмечены также телекоммуникации, сети, безопасность, лаборатории и метро. Вход рассчитан на 270 - 485 В между фазами и 156 - 280 В между фазой и нейтралью; частота 50 или 60 Гц определяется автоматически. Широкий диапазон входных напряжений уменьшает вероятность перехода на батареи, что продлевает срок их службы. Коэффициент мощности на входе больше 0,95 при полной нагрузке, в ИБП применена коррекция коэффициента мощности. Экономичный режим сокращает затраты на электроснабжение: КПД 97 % (без трансформатора).
Резервирование входного питания через байпасный ввод повышает надёжность питания критичных нагрузок: вход байпаса выведен на отдельные зажимы (при поставке они соединены с основным входом), возможно резервирование по схеме «hot STANDBY». Встроенный механический переключатель байпаса позволяет обслуживать ИБП без прерывания питания нагрузки. Состояние ИБП показывает ЖК-дисплей; связь и управление - порты RS-232 и AS400, «сухой» контакт, слот SNMP (плата SNMP - опция), аварийное отключение местное и дистанционное. Для увеличения времени автономной работы подключают внешние батарейные шкафы - опция.
Доступные мощности системы Delta Ultron H - 15 кВА, 20 кВА и 30 кВА;
Исполнения с трехфазным входом и однофазным выходом, а также трехфазным входом и трехфазным выходом;
Микропроцессорное управление, самодиагностика и ЖК-дисплей;
Питание банковского и промышленного оборудования, серверных помещений, небольших центров сбора и обработки данных, медицинских учреждений;
Автоматическое распознавание частоты тока на входе;
Большой диапазон входного напряжения;
Коррекция коэффициента мощности на входе;
Гальваническая развязка цепей - опция (уточняйте у специалистов возможность комплектации);
Встроенный механический переключатель байпаса;
Поддержка локального и дистанционного аварийного отключения системы;
Автоматический перезапуск: инвертор запускается при появлении сети после разряда батарей, возврат из режима «байпас» - после снятия перегрузки;
Коммуникационные возможности представлены портом RS232, AS400, слотом SNMP и одним «сухим» контактом
Опции
Трансформатор гальванической развязки - опция (уточняйте у специалистов возможность комплектации);
Плата SNMP - опция;
Дополнительный батарейный блок - опция
Исполнения с трансформатором и выходное напряжение
Стандартное исполнение - без трансформатора. По шифру модели, нанесённому на ИБП, различают исполнения с трансформатором:
с разделительным трансформатором на выходе - опция;
с автотрансформатором на выходе - опция;
с разделительным трансформатором на входе - опция;
с автотрансформатором на входе - опция.
С трансформатором масса 210, 220 и 240 кг (15, 20 и 30 кВА); КПД с разделительным трансформатором 87 % в режиме двойного преобразования и 95 % в экономичном режиме.
Выходное напряжение зависит от типа трансформатора. Однофазный выход при трёхфазном входе (3/1): 110 / 115 / 120 В (2 провода), 220 / 230 / 240 В (2 провода) или 110 / 220, 115 / 230, 120 / 240 В (3 провода); при однофазном трёхпроводном выходе нагрузка на 110, 115 или 120 В не должна превышать половины номинальной. Трёхфазный выход (3/3): 220 / 380, 230 / 400, 240 / 415 В или 110 / 190, 120 / 208, 127 / 220 В (4 провода). Уровень выходного напряжения устанавливают на самом ИБП или программно через интерфейс RS-232.
Установка и подключение
Сзади ИБП оставляют не менее 50 см свободного места; для перемещения на короткие расстояния корпус снабжён колёсиками. Высота над уровнем моря - не более 3300 м. Из-за значительного тока утечки ИБП заземляют до подключения к сети. Производитель указывает, что ИБП не рассчитан на чисто индуктивную или ёмкостную нагрузку и на питание оборудования, обеспечивающего жизнедеятельность.
Сечения даны для стандартного исполнения без выходного трансформатора; с трансформатором сечение внешних цепей выбирают по максимальному току. Наибольшая длина проводников к батареям и к выходу 10 м, кабеля интерфейса 3 м. Момент затяжки винтов не менее 3,5 Н·м; проводники прокладывают в металлорукаве диаметром 1 дюйм (25,4 мм) с кабельными вводами. У ИБП 3/1 сечение проводников входа байпаса такое же, как у выхода. Корпус батарейного шкафа соединяют заземляющим проводником с входным или выходным зажимом ИБП.
Батареи 12 В ёмкостью 26 или 40 А·ч, комплект на 240 В постоянного тока; для 30 кВА в спецификации указано 20*2. Батарейный шкаф - опция, он такого же размера, как ИБП (380 x 650 x 860 мм), и весит 270 кг с батареями 26 А·ч и 370 кг с батареями 40 А·ч. Цепь батареи защищена предохранителем 125 А / 400 В; разряженную батарею ИБП отключает при 200 В постоянного тока. Напряжение заряда батарей - 268 В на холостом ходу и 287 В при форсированном заряде, заряд малым током - около 30 мА. Автономия дана на примере батарей CSB.
Автономия, мин, при коэффициенте мощности 0,7 / 0,8; комплект - 20 батарей 12 В
Оптимальная температура батарей 15 - 25 °C; срок службы около 5 лет, при температуре выше 25 °C он сокращается вдвое на каждые 10 °C.
Неработающий ИБП подключают к сети на 24 часа примерно раз в 3 месяца.
Запуск от батарей без сети - одновременное нажатие кнопки ON на передней панели и кнопки запуска от батарей на задней стенке дольше 3 секунд.
Режимы работы, байпас и связь
Режимы: двойное преобразование, экономичный, байпас и питание от батарей. В режиме двойного преобразования переход на резервное питание - 0 мс, на байпас и обратно - менее 1 мс; в экономичном режиме с байпаса на питание от батарей - менее 8 мс.
Время установления выходного напряжения при включении полной нагрузки типа компьютеров - менее 150 мс; коэффициент амплитуды 3:1; пусковой ток входа не более 300 А.
Если питающая сеть отклоняется от номинала более чем на +15 % -20 %, ИБП в режиме байпас не подаёт напряжение на нагрузку.
Горячий резерв: подключение второго источника к входу байпаса согласуют со службой технической поддержки; нулевые проводники второго и основного источников должны быть общими, иначе второй источник подключают через разделительный трансформатор.
Коммутационная способность «сухих» контактов - AC 250 В / 3 А и DC 30 В / 3 А.
При длительных авариях сети звуковую аварийную сигнализацию отключают, световая остаётся.
