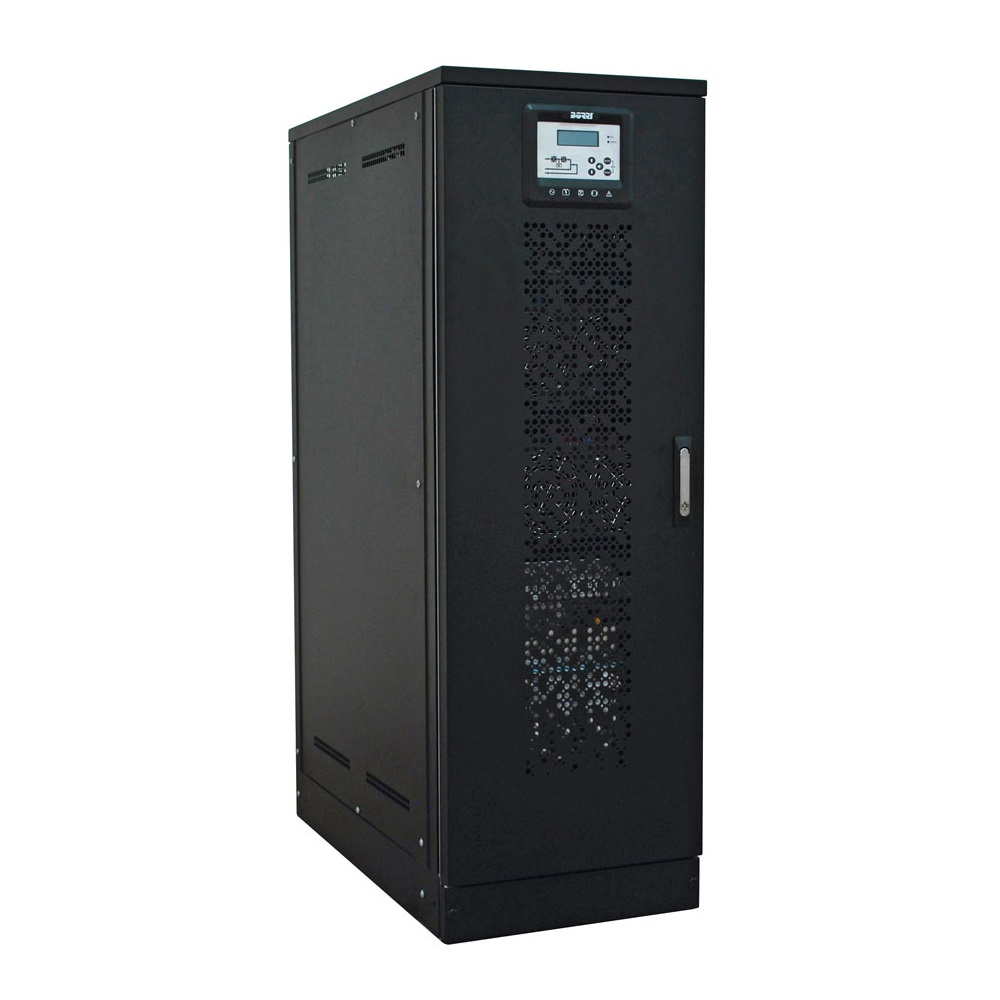

Borri INGENIO - серия трёхфазных ИБП двойного преобразования без трансформатора итальянской Borri мощностью 30, 40 и 50 кВА (27, 36 и 45 кВт). Все номиналы - в одном шкафу 500 x 940 x 1500 мм: масса 140, 150 и 190 кг, с внутренними батареями до 500, 510 и 550 кг. Вход выпрямителя 400 В, выход 380 / 400 / 415 В, три фазы с нейтралью. Номинальный ток входа выпрямителя 54, 66 и 89 А при 400 В, рекомендуемые вводные автоматы и предохранители gG 63, 80 и 100 А. Параллельная работа до шести ИБП, до 300 кВА - опция (комплект параллельного подключения).
INGENIO предназначен для серверных помещений, телекоммуникационного оборудования, аварийных систем и систем безопасности, промышленной автоматики. Силовые модули съёмные, встроенная диагностика упрощает обслуживание, доступ к органам управления и интерфейсам - спереди. Каждый блок несёт встроенный байпас обслуживания.
Выходной коэффициент мощности до 0,9 с отстающим или опережающим током без снижения мощности. Выпрямитель на IGBT с электронной коррекцией даёт входной коэффициент мощности 0,99 и искажение входного тока менее 3 % (совместимость с источником питания выше по цепи). КПД AC/AC до 98 % (по IEC/EN 62040-3), экорежим снижает эксплуатационные расходы. Допуск входного напряжения выпрямителя -20 % и +15 %, перегрузка инвертора 125 % в течение 10 мин и 150 % в течение 30 с. Параллельно работают до шести ИБП для наращивания мощности или резерва N+1 (комплект параллельного подключения - опция), горячее подключение и отключение блоков. Для работы от дизель-генератора есть режим DIESEL MODE (входные клеммы контакта режима - опция), плавный пуск выпрямителя и задержка пуска. Батареи - внутренние или внешние, VRLA, от 360 до 372 элементов. Класс VFI-SS-111, степень защиты IP 20, рабочая температура от 0 до +40 °C, шум на расстоянии 1 м менее 52 дБА.
Опции для трехфазных ИБП Borri
Каталог промышленных ИБП Borri
Инструкция Borri INGENIO
Ключевые особенности
- Доступные мощности Borri INGENIO - 30 кВА, 40 кВА и 50 кВА;
- Назначение: серверные помещения, телекоммуникационное оборудование, системы аварийные и безопасности, промышленная автоматика;
- Компактная бестрансформаторная система с заменяемыми силовыми модулями и встроенной самодиагностики упрощает обслуживание и сокращает время ремонта (низкий MTTR);
- Технология IGBT и электронная коррекция коэффициента мощности обеспечивают входной коэффициент мощности 0,99 и искажение входного тока менее 3 %; логика управления - два DSP и микроконтроллер;
- КПД AC/AC - до 98 % (по IEC/EN 62040-3); экорежим снижает эксплуатационные расходы;
- Широкий выбор конфигураций с внутренними батареями;
- Зарядное устройство высокой мощности;
- Параллельная работа до 6 ИБП (до 300 кВА) с комплектом параллельного подключения (опция) для наращивания мощности или резерва N+1; горячее подключение и отключение блоков;
- Опция синхронизации нагрузки для одиночных ИБП - для переключения нагрузки без перерыва статическими переключателями ниже по цепи.
- Распределенное параллельное управление на базе шины CAN обеспечивает высокую степень распределения нагрузки и отсутствие единой точки отказа в параллельных системах.
- Поддержка множества опций для дистанционного управления;
- Режим для работы от дизель-генератора (DIESEL MODE, входные клеммы контакта - опция): выпрямитель не заряжает батарею, плавный пуск выпрямителя до 30 с и задержка пуска до 300 с снижают нагрузку на генератор;
- В комплекте порты RS232 и USB; опционально: адаптер Web/SNMP (Ethernet, также ModBus по IP), порт RS485 ModBus-RTU, адаптер ModBus-RTU - PROFIBUS DP, релейная плата «сухих» контактов SPDT, панель дистанционного мониторинга, программа управления ИБП и завершения работы серверов.
Опции
- Изолирующий трансформатор;
- Трансформаторы / автотрансформаторы для регулировки напряжения;
- Температурная компенсация напряжения аккумулятора;
- Внешний сервисный байпас в настенном шкафу;
- Настенный блок предохранителей;
- Сопутствующие батарейные шкафы для увеличения времени автономной работы;
- Комплект параллельного соединения для распределения нагрузки;
- Синхронизация нагрузки для одиночных блоков ИБП;
- Отдельный вход байпаса;
- Контактор защиты от обратного тока в линии байпаса;
- Входные клеммы для дистанционного аварийного отключения (EPO), контакта внешнего ручного байпаса и режима ДГУ
Подключение и размещение
Параметр | 30 кВА | 40 кВА | 50 кВА |
Ток входа выпрямителя при 400 В | 54 А | 66 А | 89 А |
Ток входа байпаса при 400 В | 44 А | 58 А | 73 А |
Ток выхода при 400 В | 44 А | 58 А | 73 А |
Ток батареи при минимальном напряжении разряда | 46 А | 61 А | 76 А |
Рекомендуемый автомат или предохранитель gG на входе выпрямителя или общем | 63 А | 80 А | 100 А |
Рекомендуемый автомат или предохранитель gG на входе байпаса (раздельные входы) | 63 А | 80 А | 100 А |
Сечение кабеля входа выпрямителя | 25 мм² | 25 мм² | 35 мм² |
Сечение кабеля входа байпаса (раздельные входы) | 25 мм² | 25 мм² | 35 мм² |
Сечение кабеля выхода | 25 мм² | 25 мм² | 35 мм² |
Сечение кабеля батареи | 10 мм² | 16 мм² | 25 мм² |
Сечение нейтрального проводника | 25 мм² | 25 мм² | 35 мм² |
Сечение заземляющего проводника | 16 мм² | 16 мм² | 16 мм² |
Воздух для вентиляции помещения | 900 м³/ч | 900 м³/ч | 1100 м³/ч |
Нагрузка на пол без батарей | 310 кг/м² | 335 кг/м² | 425 кг/м² |
Нагрузка на пол с батареями | 1110 кг/м² | 1135 кг/м² | 1225 кг/м² |
Автоматы и предохранители gG - рекомендованные Borri по номинальным токам линий: длину кабелей и превышения номинала по условиям проекта они не учитывают. Сечения указаны на одну фазу, ориентировочные: медные кабели с ПВХ-изоляцией, температура проводника 70 °C, без коэффициентов снижения. При сильно искажённой нагрузке нейтральный проводник увеличивают примерно на 50 %. Силовые зажимы винтовые: один проводник до 35 мм², момент затяжки 4 ÷ 4,5 Н·м. Устройство защитного отключения на входе выпрямителя - более 300 мА, селективное по отношению к УЗО в отходящих линиях.
ИБП можно ставить вплотную к стене и боковыми стенками друг к другу при внешних батарейных шкафах. Батареи извлекаются только сбоку, поэтому одна боковая сторона (лучше правая) остаётся доступной: 50 см при внутренних батареях. Охлаждающий воздух входит спереди и выходит назад, канал в задней стенке отводит его вверх. Трансформатора в инверторе нет, гальванической развязки между входом и выходом нет; ИБП работает в сетях с системой заземления TN, TT и IT.
Режимы работы и связь
Параметр | Значение |
Экорежим | только в одиночной конфигурации: нагрузка питается от байпаса, при сбое сети переходит на инвертор, перерыв не более 10 мс |
Преобразователь частоты | 50 Гц в 60 Гц или 60 Гц в 50 Гц; байпас отключён |
Режим для генератора (DIESEL MODE) | включается замыканием контакта, выпрямитель не заряжает батарею |
Плавный пуск выпрямителя | до 30 с |
Задержка пуска выпрямителя | до 300 с |
Передняя панель | графический дисплей со схемой потоков, мнемосхема на светодиодах, клавиатура, местное аварийное отключение (EPO) |
Стандарты | IEC/EN 62040-1 (безопасность), IEC/EN 62040-2 (ЭМС), IEC/EN 62040-4 (экологические аспекты), IEC 60529 (степень защиты), маркировка CE |
Порты в комплекте | RS232 для программирования и обслуживания, USB, клеммный блок вспомогательного контакта выключателя батареи |
Аварийное отключение (EPO) | с передней панели; входные клеммы для дистанционной кнопки - опция |
Карта «сухих» контактов | 5 сигналов состояния и аварий, контакты SPDT до 1 А при 250 В перем. или 30 В пост. - опция |
RS485 ModBus-RTU | клеммник из трёх контактов (Data+ / Data- / GND) и разъём DB9-F; подключается к Borri Data Manager для телесервиса - опция |
Адаптер SNMP | параметры ИБП по TCP/IP через браузер, письма о событиях, управляемое выключение серверов - опция |
Комплект параллельной работы | карта в слоте, кабель 20 м и программа настройки; до 6 блоков, до 300 кВА - опция |
Изолирующий трансформатор | гальваническая развязка ИБП от нагрузки или смена системы заземления; нужен и при двух независимых источниках выпрямителя и байпаса с раздельными нейтралями; в отдельном шкафу, внутри ИБП - только без внутренних батарей - опция |
Блок предохранителей батареи | настенный металлический корпус со вспомогательным контактом положения; закладывается при проектировании электроустановки - опция |
Контактор защиты от обратного тока | в линии байпаса внутри ИБП, отключает её при обратном напряжении; защита на случай отказа статического байпаса - опция |
