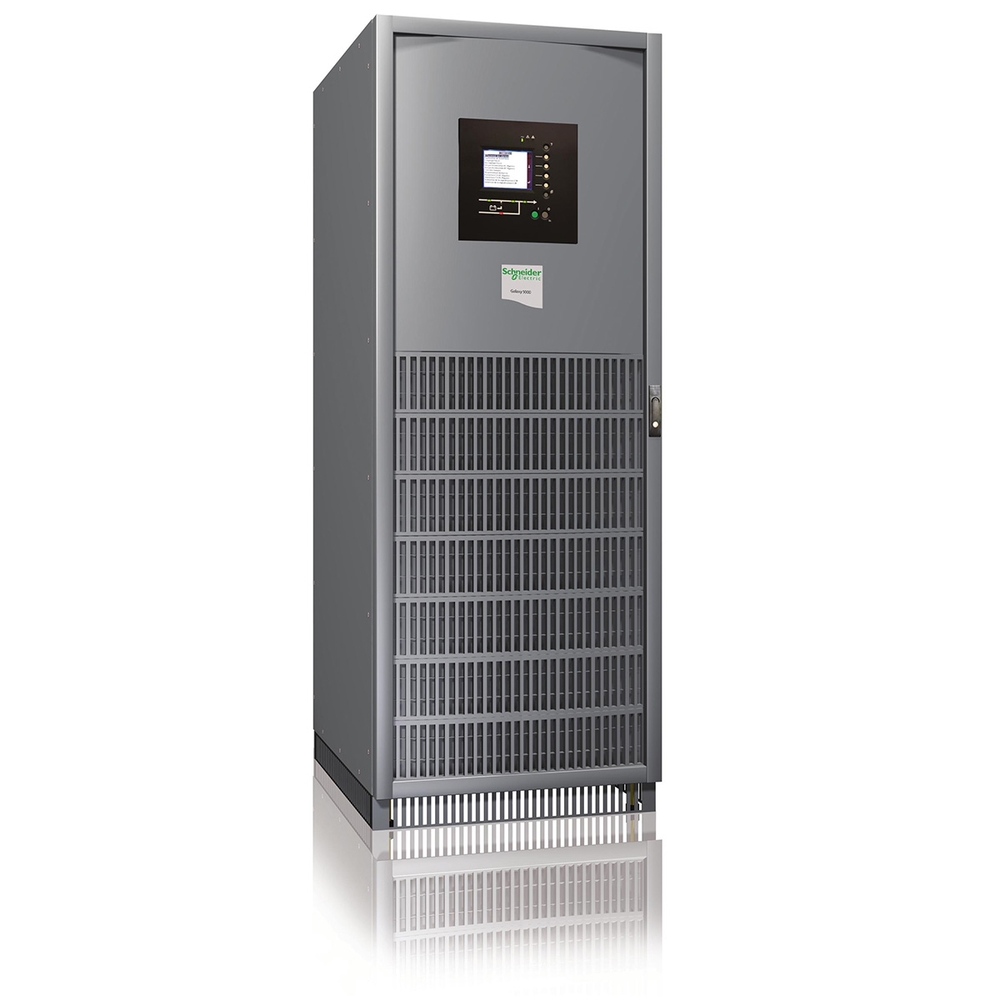

APC MGE Galaxy 5000 (G5TUPS60) 60 кВА

Настройка и инструкция

Открыть брошюру APC MGE Galaxy 5000 (G5TUPS60) 60 кВА

Описание

APC MGE Galaxy 5000 - проверенные временем источники бесперебойного питания (ИБП), предназначенные для резервирования в ЦОД, защиты технологического и телекоммуникационного оборудования. Данные решения спроектированы с учётом работы в сложных климатических условиях — конструктивные особенности позволяют продолжительное время штатно функционировать при температуре выше 35 градусов Цельсия без снижения мощности.

---

Инструкция Galaxy 5000

Руководство по установке Galaxy 5000

---

Ключевые особенности

• Доступная номинальная мощность MGE Galaxy 5000 – 60 кВА;
• Классическое трехфазное решение с двойным преобразованием, для защиты энергоснабжения широкого круга потребителей, начиная с дата-центров и серверного оборудования, заканчивая промышленными предприятиями, объектами инфраструктуры и строительными объектами;
• Применение IGBT-транзисторов в инверторе и выпрямителе повышает производительность системы и ее отказоустойчивость;
• Возможность параллельной конфигурации до 6 ИБП с возможностью резервирования;
• Двойной вход позволяет подключаться к двум отдельным входным источникам
• Встроенные статический и сервисный байпасы;
• Входной коэффициент мощности превышает 0,99;
• КПД в режиме двойного преобразования при полной нагрузке составляет достигает 93%;
• Коэффициент искажений входного тока при полной нагрузке не превышает 3%;
• Динамическое изменение напряжения на выходе не превышает 2% (при 100% изменении нагрузки), коэффициент нелинейных искажений напряжения также не превышает 2%;
• Широкий частотный диапазон и диапазон входного напряжения делают доступным использование Galaxy 5000 в самых требовательных сетях;
• Полная совместимость с дизель-генераторными установками (ДГУ);
• Высокая перегрузочная способность для поддержания стартовых режимов нагрузки;
• Компактные габариты и доступ для обслуживания во фронтальной части системы позволяют без ущерба использовать ИБП в небольших помещениях;
• Широкий набор опций, включающий в себя: батарейные шкафы разных габаритов, внешний служебный байпас, крепления на стену, внешние и внутренние трансформаторы гальванической развязки, ввод кабелей сверху, различные коммуникационные платы и т.д.;
• Доступен класс защиты по стандарту IP32;
• Коммуникационные возможности представлены платой ModBus/JBus, платой SNMP, релейной платой, датчиком среды для кабеля сетевого управления, монитором температуры;
• Поддержка EPO – аварийного отключения питания или удаленного аварийного отключение питания.
• Русифицированный ЖК-дисплей с графическим интерфейсом;
• ИБП может быть защищен специальной сеткой от грызунов

---

Модификации и опции

MGE Galaxy 5000

---

Видео

Galaxy 5000

---

Технические характеристики G5TUPS60

Номинальная мощность (кВА/кВт)	60/54
Входные параметры источников
Входное напряжение	250 В-470 В
Вход байпаса и вход выпрямителя	Раздельные, на заказ – общие
Частота	45-66
Входной коэффициент мощности	>0,99
Суммарный коэффициент гармоник входного тока	>3% при полной нагрузке
Характеристики байпасного входа
Диапазон входного напряжения	(380 В, 400 В, 415 В) ±10%
Частота	50 Гц/60 Гц ±10%
Выход
Выходное напряжение	380/400/415 В
Коэффициент мощности нагрузки	0,9
Выходная частота	50 или 60 Гц ±0,1%
Перегрузочная способность	125% в течение 10 минут; 150% в течение 60 секунд
Стабильность напряжения	±1%
Искажение напряжения (полный коэффициент гармоник)	<2% между фазами и между фазой и нейтралью для нелинейных нагрузок
Допустимое отклонение выходного напряжения	+1% в статическом состоянии, ±2% для 100%-го изменения нагрузки
Общий КПД
КПД при полной нагрузке (переменный/ переменный ток)	До 94%
Экологический режим (ECО)	До 98.8%
Средства коммуникации и администрирования
Панель управления	Многофункциональная консоль контроля и управления с ЖК дисплеем
Размеры и масса
ИБП без аккумуляторов (В x Ш x Г)	1900 x 712 x 850 мм
ИБП с встроенными аккумуляторами (В x Ш x Г)	1900 x 1112 x 850 мм
Масса (ИБП без аккумуляторов)	400 кг
Габариты ИБП с трансформатором	1900 X 1190 X 850 мм
Масса ИБП с трансформатором	705 кг
Шкаф для АКБ, узкий (В x Ш x Г)	1900 x 712 x 850 мм, масса 135 кг
Шкаф для АКБ, широкий (В x Ш x Г)	1900 x 1012 x 850 мм, масса 150 кг
Вспомогательный шкаф, узкий (В x Ш x Г)	1900 x 712 x 850 мм, масса от 135 кг
Вспомогательный шкаф, широкий (В x Ш x Г)	1900 x 1012 x 850 мм, масса от 150 кг
Вспомогательный шкаф 475 мм с развязывающим трансформатором, до 60 кВА (В x Ш x Г)	1900 x 475 x 850 мм, масса от 118 до 305 кг
Вспомогательный шкаф 550 мм с развязывающим трансформатором, 80-120 кВА (В x Ш x Г)	1900 x 550 x 850 мм, масса от 118 до 527 кг
Байпас для параллельной системы (монтаж на стене или в шкафу) (В x Ш x Г)	От 1000 x 800 x 303 мм до 1900 x 1010 x 850 мм, масса от 71 до 280 кг
Стандарты
Безопасность	IEC 62040-1, EN 62040-1
EМC/EМI/RFI	IEC 62040-2, EN 62040-2
Сертификаты	CE, TÜV
Параметры окружающей среды
Рабочая температура	От 0 до 40 ºC
Температура хранения	От -20 до 45 ºC
Относительная влажность	0-95% (без образования конденсата)
Рабочий диапазон высоты над уровнем моря	0-1000 м
Высота над уровнем моря при хранении	0-12000 м
Макс. уровень шума на расстоянии 1 м от устройства	55,5 дБА
