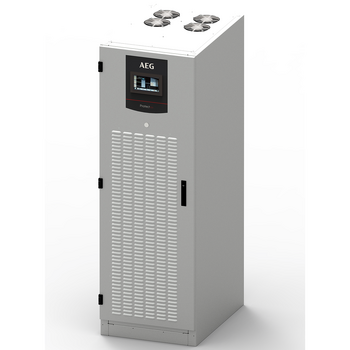

AEG Protect Flex 40 кВА

Настройка и инструкция

Открыть брошюру AEG Protect Flex 40 кВА

Описание

AEG Protect Flex— модульный источник бесперебойного питания (ИБП) двойного преобразования (On-line), имеющий варианты подключения 1:1, 3:1 и 3:3. Компактное решение, состоящее из 10 кВА и 15 кВА модулей типоразмера 2U, с предельной мощностью 30 кВА (N+1) и 40 кВА. Поддерживает параллельное подключение до 4 стоек. Ориентирован на применение промышленности (включая химическую) и энергетике, транспортных инфраструктурах, горной добыче, здравоохранении. Поддерживает установку в стандартную 19-дюймовую стойку. Поддерживает использование внешнего или внутреннего трансформатора гальванической развязки. Управление системой осуществляется по средствам удобного 7-дюймового дисплея с графическим интерфейсом. Поддерживает удаленное управление и мониторинг.

---

Ключевые особенности

• Доступные мощности системы Protect Flex: силовой модуль — 10 кВА и 15 кВА, стойки на 20 кВА, 30 кВА и 40 кВА;
• Продвинутая высокоэффективная модульная компоновка для применения в среде промышленного производства и автоматизации, энергетике, транспортных инфраструктурах, здравоохранении — больницах и медицинских центрах (группа 0-1 согласно IEC 60364-7-710);
• Защита по стандарту IP20 по-умолчанию и опциональная защита до IP43 позволяют применять систему в неблагоприятных условиях химической промышленности, горной добычи;
• Возможность объединения систем параллельно до 4 стоек в целях увеличения мощности или резервирования (до 160 кВА);
• Поддержка как внутренних, так и внешних аккумуляторных батарей;
• Уровень эффективности в режиме двойного преобразования достигает 94%, в ЭКО-режиме — 98%;
• Поддержка «горячей» замены силовых модулей без необходимости перехода на байпас или отключения системы;
• Поддержка работы силовых модулей в циклическом idle-режиме;
• Коэффициент мощности на выходе близок к 1, THDi — менее 4%;
• Возможность подключения фаз 1:1, 3:1 и 3:3;
• Статический и ручной байпасы в стандартной комплектации;
• Поддержка режима частотного преобразования;
• Порты RS232, USB и RS485 в стандартной комплектации;
• Поддержка удаленного управления и мониторинга ИБП силами встроенного ПО

---

Опции

• Карта SNMP;
• Плата «сухих» контактов;
• Панель дистанционного управления увеличенных размеров;
• Зарядное устройство (до 15 А), с повышением номинального зарядного тока аккумуляторных батарей (3,5 А на силовой модуль);
• Трансформатор гальванической развязки (встроенный или во внешнем кабинете)

---

Технические характеристики AEG Protect Flex 40 кВА

МОДЕЛЬ СТОЙКИ	40
Максимальная мощность (кВА/кВт)	40/40
Максимальное количество подключаемых силовых модулей	4 x 10 кВА
Габариты с IP20 Ш x Г x В (мм)	600 x 800 x 1810
Вес кабинета без трансформатора (кг)	172
Конфигурация фаз	3/3; 3/1; 1/1
Цвет стойки и модулей	RAL 7035
Охлаждение	Двойная система охлаждения: В каждом силовом модуле с встроенным обнаружением неисправности вентилятора и внутри шкафа (принудительная вентиляция спереди-сверху)
СИЛОВОЙ МОДУЛЬ 10 кВА/кВт
Габариты Ш x Г x В (мм)	438 x 590 x 85 (2U)
Вес (кг)	15.3
СИЛОВОЙ МОДУЛЬ 15 кВА/кВт
Габариты Ш x Г x В (мм)	438 x 590 x 85 (2U)
Вес (кг)	15.5
ВХОД
Тип выпрямителя	IGBT
Номинальное напряжение (В)	(3ф+Н+З) 380/400/415  Только с силовым модулем 10 кВА/кВт: (1ф+Н+З) 220/230/240
Диапазон напряжения (В)	от 304 до 478 В (при полной нагрузке) от 228 до 304 В (при линейно понижаемой нагрузке)
Частота (Гц)	50/60
Диапазон частот (Гц)	40/70
Коэффициент мощности	> 0.99
Входной THDi	< 4 % (при полной линейной нагрузке)
ВЫХОД
Тип инвертора	3-уровневый IGBT
Напряжение (В)	(3ф) 380/400/415 I Только с силовым модулем 10 кВА/кВт: (1ф+Н+З) 220/230/240
Выходной THDv (в соответствии со стандартом IEC EN 62040-3)	< 1 % (при линейной нагрузке) < 5.5 % (при нелинейной нагрузке)
Выходной PF	До 1
Коэффициент амплитуды	3:1
Частота (Гц)	50/60
Перегрузочная способность	110 % на 60 мин. 125 % на 10 мин. 150 % в на 1 мин. > 151 % на 200 мс
Эффективность двойного преобразования AC/AC	> 94 %
Эффективность преобразования AC/AC в ECO-режиме	> 98 %
ХАРАКТЕРИСТИКИ БАТАРЕЙ
Номинальное напряжение (В пост. тока)	± 240 (при подключении +/N/-)
Количество свинцово-кислотных батарей	240 (возможность выбора от 192 до 264)
Мощность заряда	10 %  мощности системы (номинальное значение); возможность установки: от 0 до 20 %  мощности системы
ПОЛЬЗОВАТЕЛЬСКИЙ ИНТЕРФЕЙС
Дисплей	7" LCD touch screen (central) display
Класс защиты IP	Стандартно: IP20; опционально: до IP43
Стандартные порты коммуникации	RS232, RS485, Сухие контакты, USB
Опциональные порты коммуникации	SNMP, плата расширения Сухих контактов
ПАРАМЕТРЫ ОКРУЖАЮЩЕЙ СРЕДЫ
Рабочие температуры (°C)	0 - 40
Температура хранения (°C)	-40 - 70
Относительная влажность	0 - 95 %
Высота	До 1000 м (без падения мощности), до 2000 м (падение мощности 1 % каждые 100 м)
Шум на расстоянии 1 м, каждый силовой модуль при нагрузке 100 % (дБ)	66
СТАНДАРТЫ И СЕРТИФИКАТЫ
Безопасность	IEC EN 62040-1
Соответствие ЭМС	IEC EN 62040-2, EN 50121-5
Тесты и эксплуатация	IEC EN 62040-3
