AEG Protect 8.31 40 кВА

Настройка и инструкция

Открыть брошюру AEG Protect 8.31 40 кВА

Описание

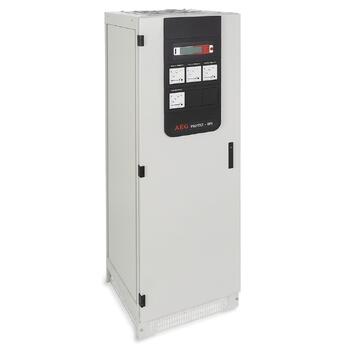

AEG Protect 8.31 40 кВА — это промышленный онлайн‑ИБП (двойное преобразование) с трехфазным вводом и однофазным выходом, обеспечивающий мощность 40 кВА при cos ϕ = 0,8. Разработанный с учетом жестких эксплуатационных требований в энергетике, нефтегазовом секторе и транспортных системах, он сочетает высокую выходную мощность с повышенной отказоустойчивостью. Благодаря резервированию ключевых внутренних компонентов и продвинутым возможностям мониторинга, ИБП сохраняет работоспособность при различных аварийных ситуациях и перегрузках, а также выдерживает суровые климатические условия.

Конструкция Protect 8.31 включает трехфазный выпрямитель, способный работать в 6- или 12-пульсном варианте при входных напряжениях 3 × 400 В (диапазон 340–460 В), и инвертор, формирующий стабильное однофазное напряжение 230 В (220 В, 240 В). Дополнительный статический переключатель выполняет функции байпаса в случае кратковременных перегрузок или сбоев, обеспечивая быстрый переход между инвертором и обходной линией. Система поддерживает до 125 % нагрузки в течение 10 минут и до 150 % нагрузки в течение 1 минуты, а при коротком замыкании способна генерировать больше трехкратного номинального тока, защищая подключенное оборудование.

Коэффициент полезного действия может достигать 90 % в режиме двойного преобразования и свыше 95 % в эко-режиме, что снижает энергопотери. При высоте установки до 1000 м над уровнем моря и рабочем диапазоне температур от –5 °С до +40 °С, ИБП не требует понижения мощности. Базовая степень защиты соответствует IP20, однако доступны варианты до IP43 и выше. Активное воздушное охлаждение с резервированными вентиляторами позволяет поддерживать оптимальную температуру внутренних узлов, а уровень шума колеблется от 55 до 70 дБ(A) в зависимости от нагрузки. Такая конфигурация делает AEG Protect 8.31 40 кВА надежным выбором для ответственных промышленных приложений, требующих бесперебойного питания и постоянной готовности к пиковым нагрузкам.

---

Ключевые особенности

• Номинальная мощность одной системы AEG Protect 8.31 равна 40 кВА;
• Входное напряжение — 400 В переменного тока, батарейное напряжение — 220 В постоянного тока;
• 6-пульсный или 12-пульсный выпрямитель по выбору;
• Трехфазный вход, однофазный выход;
• Полностью цифровое управление по средствам DSP-микропроцессоров в каждом узле системы;
• Высокая перегрузочная способность, высокие показатели отказоустойчивости даже при критических нагрузках, высокий уровень защиты от короткого замыкания;
• IGBT-инвертор;
• Входной и выходной изолирующие трансформаторы;
• Асимметричные выпрямитель и статический байпас с нулевым временем переключения;
• Поддержка работы до 8 ИБП в параллельном режиме или в целях резервирования (N+1);
• Широчайшие возможности для адаптации на предприятиях, включая самые сложные требования по эксплуатации в нефтегазовой и нефтехимической отраслях;
• Высокая степень пылезащищенности, возможность установки защиты класса IP43 и выше;
• Возможность работы с различными типами аккумуляторных батарей — AGM, NiCd и др.;
• Полная поддержка работы с ДГУ (дизель-генераторными установками).

---

 Опции

• Стабилизатор напряжения;
• Дополнительные внешние батарейные кабинеты;
• Панель распределения нагрузки;
• Дополнительный внешний ручной байпас;
• Изолирующий траснформатор для байпаса;
• Автоматические размыкатели цепей АКБ (взрывозащищенный корпус);
• Комплект для организации работы в параллельном режиме, позволяющий объединить до 8 ИБП в единую систему с синхронизацией работы инверторов. Доступно резервирование N+1;
• Дополнительная техническая документация, индивидуальный набор опций по запросу.

---

Расширенная Брошюра AEG Protect 8

---

Технические характеристики

---

• AEG Protect 8.31 40 кВА 384 В постоянного тока однофазный выход

МОДЕЛЬ	P8.31-40
Номинальная мощность в кВА  (при cos ϕ 0.8 lag)	40
ВЫПРЯМИТЕЛЬ
Номинальное напряжение на входе	3 x 400 В (3 x 380 В, 3 x 415 В)
Рабочий диапазон (мин./макс.)	340 В – 460 В
Частота	50/60 гц ±10 %
Ток на входе в А при номинальной нагрузке	66
Характеристика заряда согл. IEC 478-10	IU
Номинальное напряжение пост.тока	384 В
Тип выпрямителя Типовый Опция	6-пульсный  Фильтр 12-пульсный
ИНВЕРТОР
Вход постоянного тока	384 В ±20 %
Номинальное напряжение перемен.тока	230 В (220 В, 240 В)
Статическая характеристика напряжения на выходе	<±1 %
Динамическая характеристика напряжения на выходе	<±2 %
Время восстановления	1 мс
Частота	50/60 гц
Отклонение частоты без питания от сети	±0.1 %
Диапазон частотной синхронизации	±1 % (±2 %, ±3 %)
Диапазон коэффициента мощности	от опережающего до отстающего в диапазоне cos ϕ
Характеристика нессиметричной нагрузки	при 100% нессиметричной нагрузке: отклонение напряжения <2 %; угловое отклонение <2 градусов
Ток фазы на выходе в А	174
Форма кривой напряжения	синусоидальная
Искажение напряжения	≤3 %
Коэффициент амплитуды	макс. 3
Реакция на перегрузку 1 мин.	150 %
Реакция на перегрузку 10 мин.	125 %
Характеристика короткого замыкания	защита от короткого замыкания, ток короткого замыкания 2,7 x Iном
СТАТИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ
Напряжение перемен.тока	230 В (220 В, 240 В)
Частота	50/60 гц
Номинальная мощность в кВА	40
ОБЩИЕ ХАРАКТЕРИСТИКИ
Производительность (AC to AC)	до 92 %
Уровень шума в зависимости от мощности	<55 – 65 дБ (A)
Совместимость EMC	eN 62040-2
Охлаждение с резервными и управляемыми вентиляторами	Да
Диапазон рабочих температур мин./макс. (без понижения мощности)	-5 °C / +40 °C
Диапазон температур хранения  мин./макс.	-30 °C / +75 °C
Максимальная высота установки над уровнем моря без понижения мощности	1000 м
Степень защиты типовой системы  согл. IEC 529/EN 60529	IP20, опционально IP21 и IP31
Цвет оборудования	RAL 7035
ВЕС И ГАБАРИТЫ
Высота типового ИБП (мм)	1810
Максимальная высота с опциями (мм)	1915
Ширина (мм)	1200
Глубина (мм)	860
Вес (кг)	550

---

• AEG Protect 8.31 40 кВА, 216 В постоянного тока, однофазный выход

МОДЕЛЬ	P8.31-40
Номинальная мощность в кВА  (при cos ϕ 0.8 lag)	40
ВЫПРЯМИТЕЛЬ
Номинальное напряжение на входе	3 x 400 В (3 x 380 В, 3 x 415 В)
Рабочий диапазон (мин./макс.)	340 В – 460 В
Частота	50/60 гц ±10 %
Ток на входе в А при номинальной нагрузке	68
Характеристика заряда согл. IEC 478-10	IU
Номинальное напряжение пост.тока	220 В
Тип выпрямителя  Типовый Опция	6-пульсный Фильтр 12-пульсный
ИНВЕРТОР
Вход постоянного тока	216 В ±20 %
Номинальное напряжение перемен.тока	230 В (220 В, 240 В)
Статическая характеристика напряжения на выходе	<±1 %
Динамическая характеристика  напряжения на выходе	<±2 %
Время восстановления	1 мс
Частота	50/60 гц
Отклонение частоты без питания от сети	±0.1 %
Диапазон частотной синхронизации	±1 % (±2 %, ±3 %)
Диапазон коэффициента мощности	0.0 отстающий - 0.0 опережающий
Ток фазы на выходе в А	174
Форма кривой напряжения	синусоидальная
Искажение напряжения	≤3 %
Коэффициент амплитуды	макс. 3
Реакция на перегрузку 1 мин.	150%
Реакция на перегрузку 10 мин.	125%
Характеристика короткого замыкания	>3 x I номинальный
СТАТИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ
Напряжение перемен.тока	230 В (220 В, 240 В)
Частота	50/60 гц
Номинальная мощность в кВА	40
ОБЩИЕ ХАРАКТЕРИСТИКИ
Производительность (AC to AC)	до 90 % / >95 % при Эко режиме
Уровень шума в зависимости от мощности	<55 – 70 дБ (A)
Совместимость EMC	eN 62040-2
Охлаждение с резервными и управляемыми вентиляторами	Да
Диапазон рабочих температур мин./макс. (без понижения мощности)	-5 °C / +40 °C
Диапазон температур хранения  мин./макс.	-30 °C / +75 °C
Максимальная высота установки над уровнем моря без понижения мощности	1000 м
Степень защиты типовой системы  согл. IEC 529/EN 60529	IP20, IP21 и IP43 (возможно >IP43)
Цвет оборудования	RAL 7035
ВЕС И ГАБАРИТЫ
Высота типового ИБП (мм)	1810
Максимальная высота с опциями (мм)	1915
Ширина (мм)	900
Глубина (мм)	860
Вес (кг)	700
