Описание

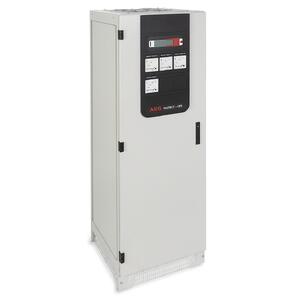

AEG Protect 8.31 - модель ИБП (UPS) двойного преобразования с трехфазным входом и однофазным выходом, одна из мощнейших в своем классе. Является современным решением для промышленных объектов с повышенным требованием к уровню надежности и качества источников бесперебойного питания. Благодаря внутренней избыточности системы, построенной на независимости ключевых компонентов ИБП друг от друга, а также новейшей системы контроля и мониторинга, Protect 8 обладает беспрецедентной отказоустойчивостью и стабильностью в работе, даже в неблагоприятных индустриальных условиях. Гибкость наращивания мощностей и серьезная защита от внешних нагрузок позволяют использовать данные ИБП в энергетике, нефтегазовой промышленности, транспортных системах.
Ключевые особенности
- Входное напряжение — 400 В переменного тока, батарейное напряжение — 220 В постоянного тока;
- 6-пульсный или 12-пульсный выпрямитель по выбору;
- Номинальная мощность одной системы AEG Protect 8.33 — 10 кВА, 20 кВА, 30 кВА, 40 кВА, 60 кВА, 80 кВА, 100 кВА или 120 кВА;
- Трехфазный вход, однофазный выход;
- Полностью цифровое управление по средствам DSP-микропроцессоров в каждом узле системы;
- Высокая перегрузочная способность, высокие показатели отказоустойчивости даже при критических нагрузках, высокий уровень защиты от короткого замыкания;
- IGBT-инвертор;
- Входной и выходной изолирующие трансформаторы;
- Асимметричные выпрямитель и статический байпас с нулевым временем переключения;
- Поддержка работы до 8 ИБП в параллельном режиме или в целях резервирования (N+1);
- Широчайшие возможности для адаптации на предприятиях, включая самые сложные требования по эксплуатации в нефтегазовой и нефтехимической отраслях;
- Высокая степень пылезащищенности, возможность установки защиты класса IP43 и выше;
- Возможность работы с различными типами аккумуляторных батарей — AGM, NiCd и др.;
- Полная поддержка работы с ДГУ (дизель-генераторными установками).
Опции
- Стабилизатор напряжения;
- Дополнительные внешние батарейные кабинеты;
- Панель распределения нагрузки;
- Дополнительный внешний ручной байпас;
- Изолирующий траснформатор для байпаса;
- Автоматические размыкатели цепей АКБ (взрывозащищенный корпус);
- Комплект для организации работы в параллельном режиме, позволяющий объединить до 8 ИБП в единую систему с синхронизацией работы инверторов. Доступно резервирование N+1;
- Дополнительная техническая документация, индивидуальный набор опций по запросу.
Расширенная Брошюра AEG Protect 8
Технические характеристики
-
AEG Protect 8.31 384 В постоянного тока однофазный выход
| МОДЕЛЬ | P8.31-10 | P8.31-20 | P8.31-30 | P8.31-40 | P8.31-60 | |||
| Номинальная мощность в кВА (при cos ϕ 0.8 lag) | 10 | 20 | 30 | 40 | 60 | |||
| ВЫПРЯМИТЕЛЬ | ||||||||
| Номинальное напряжение на входе | 3 x 400 В (3 x 380 В, 3 x 415 В) | |||||||
| Рабочий диапазон (мин./макс.) | 340 В – 460 В | |||||||
| Частота | 50/60 гц ±10 % | |||||||
| Ток на входе в А при номинальной нагрузке | 17 | 33 | 50 | 66 | 98 | |||
| Характеристика заряда согл. IEC 478-10 | IU | |||||||
| Номинальное напряжение пост.тока | 384 В | |||||||
| Тип выпрямителя
| 6-пульсный Фильтр | 6-пульсный Фильтр | 6-пульсный Фильтр | 6-пульсный 12-пульсный | 6-пульсный 12-пульсный | |||
| ИНВЕРТОР | ||||||||
| Вход постоянного тока | 384 В ±20 % | |||||||
| Номинальное напряжение перемен.тока | 230 В (220 В, 240 В) | |||||||
| Статическая характеристика напряжения на выходе | <±1 % | |||||||
| Динамическая характеристика напряжения на выходе | <±2 % | |||||||
| Время восстановления | 1 мс | |||||||
| Частота | 50/60 гц | |||||||
| Отклонение частоты без питания от сети | ±0.1 % | |||||||
| Диапазон частотной синхронизации | ±1 % (±2 %, ±3 %) | |||||||
| Диапазон коэффициента мощности | от опережающего до отстающего в диапазоне cos ϕ | |||||||
| Характеристика нессиметричной нагрузки | при 100% нессиметричной нагрузке: отклонение напряжения <2 %; угловое отклонение <2 градусов | |||||||
| Ток фазы на выходе в А | 43 | 87 | 130 | 174 | 261 | |||
| Форма кривой напряжения | синусоидальная | |||||||
| Искажение напряжения | ≤3 % | |||||||
| Коэффициент амплитуды | макс. 3 | |||||||
| Реакция на перегрузку 1 мин. | 150 % | |||||||
| Реакция на перегрузку 10 мин. | 125 % | |||||||
| Характеристика короткого замыкания | защита от короткого замыкания, ток короткого замыкания 2,7 x Iном | |||||||
| СТАТИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ | ||||||||
| Напряжение перемен.тока | 230 В (220 В, 240 В) | |||||||
| Частота | 50/60 гц | |||||||
| Номинальная мощность в кВА | 10 | 20 | 30 | 40 | 60 | |||
| ОБЩИЕ ХАРАКТЕРИСТИКИ | ||||||||
| Производительность (AC to AC) | до 92 % | |||||||
| Уровень шума в зависимости от мощности | <55 – 65 дБ (A) | |||||||
| Совместимость EMC | eN 62040-2 | |||||||
| Охлаждение с резервными и управляемыми вентиляторами | Да | |||||||
| Диапазон рабочих температур мин./макс. (без понижения мощности) | -5 °C / +40 °C | |||||||
| Диапазон температур хранения мин./макс. | -30 °C / +75 °C | |||||||
| Максимальная высота установки над уровнем моря без понижения мощности | 1000 м | |||||||
| Степень защиты типовой системы согл. IEC 529/EN 60529 | IP20, опционально IP21 и IP31 | |||||||
| Цвет оборудования | RAL 7035 | |||||||
| ВЕС И ГАБАРИТЫ | ||||||||
| Высота типового ИБП (мм) | 1810 | 1810 | 1810 | 1810 | 1810 | |||
| Максимальная высота с опциями (мм) | 1915 | 1915 | 1915 | 1915 | 1915 | |||
| Ширина (мм) | 600 | 600 | 750 | 1200 | 1200 | |||
| Глубина (мм) | 860 | 860 | 860 | 860 | 860 | |||
| Вес (кг) | 275 | 325 | 375 | 550 | 650 | |||
-
AEG Protect 8.31, 216 В постоянного тока, однофазный выход
| МОДЕЛЬ | P8.31-10 | P8.31-20 | P8.31-30 | P8.31-40 | P8.31-60 | P8.31-80 | P8.31-100 | P8.31-120 | ||
| Номинальная мощность в кВА (при cos ϕ 0.8 lag) | 10 | 20 | 30 | 40 | 60 | 80 | 100 | 120 | ||
| ВЫПРЯМИТЕЛЬ | ||||||||||
| Номинальное напряжение на входе | 3 x 400 В (3 x 380 В, 3 x 415 В) | |||||||||
| Рабочий диапазон (мин./макс.) | 340 В – 460 В | |||||||||
| Частота | 50/60 гц ±10 % | |||||||||
| Ток на входе в А при номинальной нагрузке | 16 | 35 | 56 | 68 | 100 | 134 | 166 | 200 | ||
| Характеристика заряда согл. IEC 478-10 | IU | |||||||||
| Номинальное напряжение пост.тока | 220 В | |||||||||
| Тип выпрямителя
| 6-пульсный Фильтр | 6-пульсный Фильтр | 6-пульсный 12-пульсный | 6-пульсный 12-пульсный | 6-пульсный 12-пульсный | 6-пульсный 12-пульсный | 6-пульсный 12-пульсный | 6-пульсный 12-пульсный | ||
| ИНВЕРТОР | ||||||||||
| Вход постоянного тока | 216 В ±20 % | |||||||||
| Номинальное напряжение перемен.тока | 230 В (220 В, 240 В) | |||||||||
| Статическая характеристика напряжения на выходе | <±1 % | |||||||||
| Динамическая характеристика напряжения на выходе | <±2 % | |||||||||
| Время восстановления | 1 мс | |||||||||
| Частота | 50/60 гц | |||||||||
| Отклонение частоты без питания от сети | ±0.1 % | |||||||||
| Диапазон частотной синхронизации | ±1 % (±2 %, ±3 %) | |||||||||
| Диапазон коэффициента мощности | 0.0 отстающий - 0.0 опережающий | |||||||||
| Ток фазы на выходе в А | 43 | 87 | 130 | 174 | 261 | 348 | 435 | 522 | ||
| Форма кривой напряжения | синусоидальная | |||||||||
| Искажение напряжения | ≤3 % | |||||||||
| Коэффициент амплитуды | макс. 3 | |||||||||
| Реакция на перегрузку 1 мин. | 150% | |||||||||
| Реакция на перегрузку 10 мин. | 125% | |||||||||
| Характеристика короткого замыкания | >3 x I номинальный | |||||||||
| СТАТИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ | ||||||||||
| Напряжение перемен.тока | 230 В (220 В, 240 В) | |||||||||
| Частота | 50/60 гц | |||||||||
| Номинальная мощность в кВА | 10 | 20 | 30 | 40 | 60 | 80 | 100 | 120 | ||
| ОБЩИЕ ХАРАКТЕРИСТИКИ | ||||||||||
| Производительность (AC to AC) | до 90 % / >95 % при Эко режиме | |||||||||
| Уровень шума в зависимости от мощности | <55 – 70 дБ (A) | |||||||||
| Совместимость EMC | eN 62040-2 | |||||||||
| Охлаждение с резервными и управляемыми вентиляторами | Да | |||||||||
| Диапазон рабочих температур мин./макс. (без понижения мощности) | -5 °C / +40 °C | |||||||||
| Диапазон температур хранения мин./макс. | -30 °C / +75 °C | |||||||||
| Максимальная высота установки над уровнем моря без понижения мощности | 1000 м | |||||||||
| Степень защиты типовой системы согл. IEC 529/EN 60529 | IP20, IP21 и IP43 (возможно >IP43) | |||||||||
| Цвет оборудования | RAL 7035 | |||||||||
| ВЕС И ГАБАРИТЫ | ||||||||||
| Высота типового ИБП (мм) | 1810 | 1810 | 1810 | 1810 | 1810 | 1810 | 1810 | 1810 | ||
| Максимальная высота с опциями (мм) | 1915 | 1915 | 1915 | 1915 | 2015 | 2015 | 2015 | 2015 | ||
| Ширина (мм) | 600 | 900 | 900 | 900 | 1200 | 1500 | 1800 | 1800 | ||
| Глубина (мм) | 600*/860 | 860 | 860 | 860 | 860 | 860 | 860 | 860 | ||
| Вес (кг) | 340 | 500 | 700 | 700 | 1000 | 1200 | 1500 | 1500 | ||
