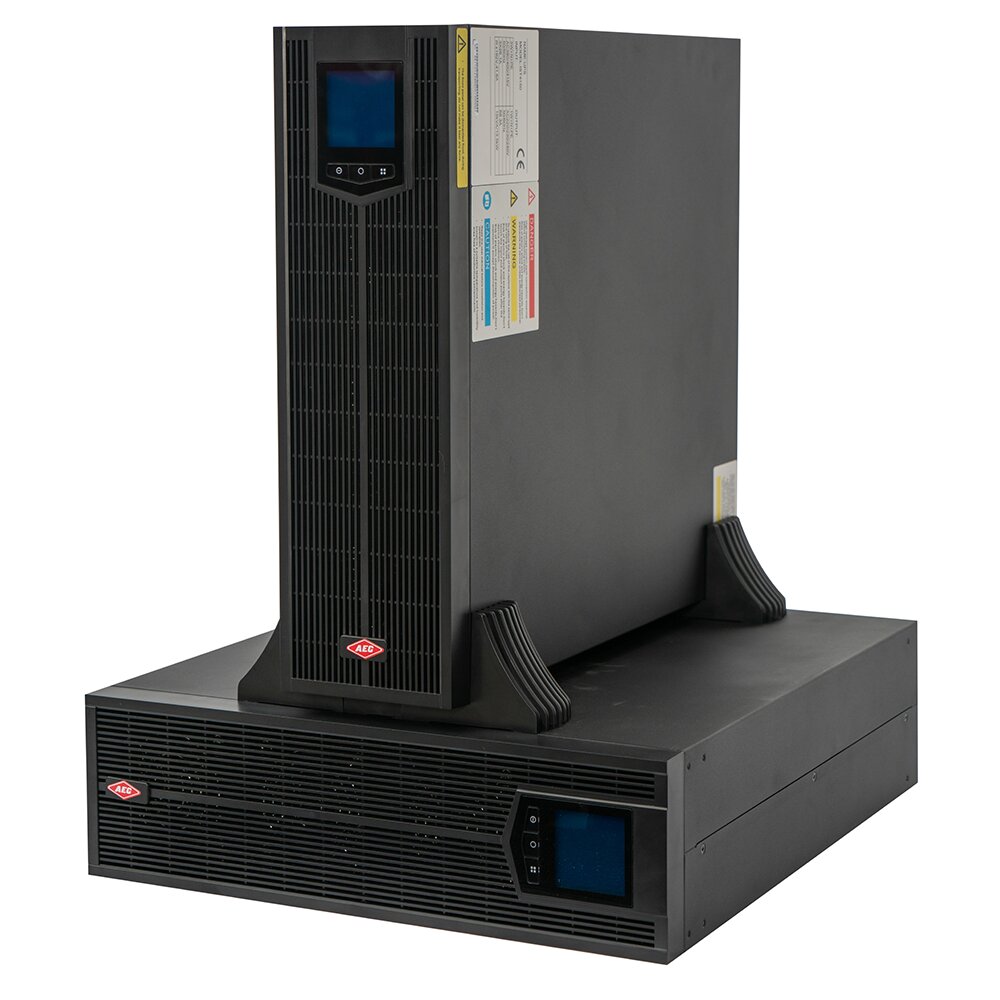

AEC IST9 15 кВА - онлайн ИБП двойного преобразования с трёхуровневым IGBT-инвертором для 19-дюймовой стойки или вертикальной установки, средний из трёх номиналов серии IST9 (10, 15 и 20 кВА). Вход, байпас и выход настраиваются с дисплея как 3:3, 3:1 или 1:1. Мощность 15 кВА / 15 кВт при единичном выходном коэффициенте мощности. Ток входа 26 А в режимах 3:3 и 3:1 и 78 А в режиме 1:1, ток батареи 44 А. КПД до 97 %, корпус 438 × 500 × 130 мм (3U), масса 20 кг.
ИБП высокочастотный, онлайн, с двойным преобразованием. Производитель называет его защитой питания для файловых и корпоративных серверов, микрокомпьютеров, концентраторов, телекоммуникационных систем, систем автоматического управления и центров обработки данных, а среди областей применения - почту, финансы, сети, фондовый рынок и железные дороги.
Входной диапазон широкий: допуск от -60 % до +25 %, 80 - 280 В на фазу или 138 - 485 В между фазами; при входном напряжении 176 - 280 В ИБП держит 100 % нагрузки, ниже - мощность снижается. Производитель указывает до 20 кВт в корпусе высотой 3U, КПД выше 93 % уже при малой нагрузке и работу с нагрузкой, несимметричной на 100 %. Управляют ИБП два резервированных процессора DSP, электронные платы выполнены в тропическом исполнении.
Параметры батарей, язык и связь настраиваются с дисплея: меню открывается по паролям нескольких уровней, интерфейс доступен на 7 языках. Связь - порт RS485 с протоколом Modbus, порт USB и аварийное отключение EPO; RS232, карта SNMP и плата «сухих» контактов для аварийных сигналов - опции, как и комплект для установки с входом 1:1 и 3:1. Распределительный модуль (отдельный блок 3U) содержит выключатели ввода, статического байпаса, выхода и ручного байпаса для обслуживания.
Полностью цифровое управление, основанное на применении DSP-микропроцессоров, обеспечивает тонкую настройку и высокую энергоэффективность;
Выходной коэффициент мощности, равный единице;
Высокий КПД - до 97 %;
Возможность параллельного подключения до 4 устройств (порт параллельной работы - только у моделей PRL);
От 24 до 40 батарей;
Ток зарядного устройства до 10А;
Очень небольшие габариты для трехфазного стоечного ИБП - всего 3U.

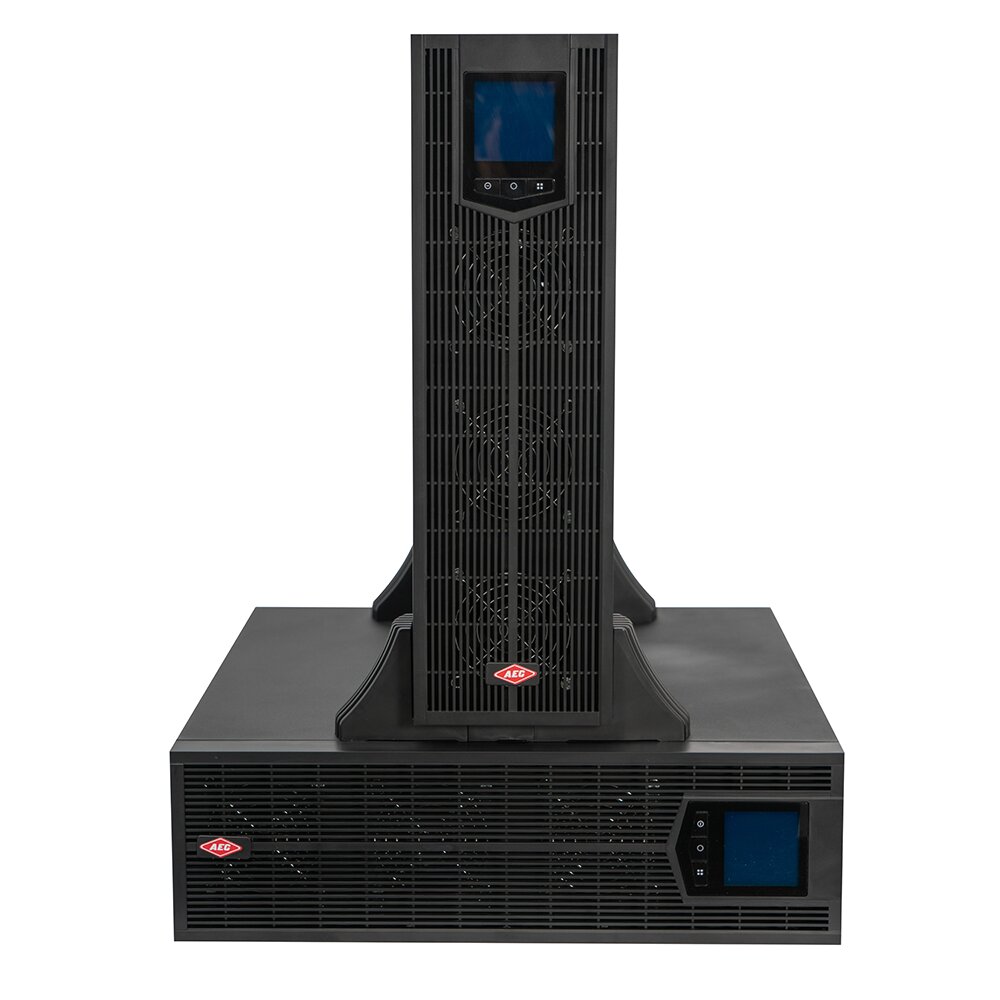

Возможность установки вертикально или в 19-дюймовую стойку;
Интерфейсы: RS485 с Modbus, USB, EPO; RS232, плата «сухих» контактов и SNMP - опции.
Подключение: токи, автоматы и сечения проводов
Схема вход - выход: 3:3 - три фазы на входе и на выходе, 3:1 - три на входе и одна на выходе, 1:1 - одна фаза и на входе, и на выходе. Токи в таблице - максимальные установившиеся по фазе. Для режимов 3:3 и 3:1 автомат на входе выбирают в 1,5 - 2 раза выше максимального тока входа и без защиты от утечки. При входе 1:1 три фазных провода входа подключают к одной фазе сети.
Входной коэффициент мощности - не менее 0,99, искажения входного тока - до 3 % при резистивной полной нагрузке и до 5 % при нелинейной. Диапазон входной частоты 40 - 70 Гц; частоту сети ИБП определяет сам и подстраивается под неё (50 или 60 Гц). Выход - 220, 230 или 240 В между фазой и нейтралью либо 380, 400 или 415 В между фазами. Переход между байпасом и инвертором занимает меньше 1 мс, когда инвертор синхронизирован с байпасом, и меньше 10 мс без синхронизации. Соответствие - CE, стандарты безопасности IEC EN 62040-1, ЭМС IEC EN 62040-2 и классификации IEC EN 62040-3.
Батареи и параллельная работа
Напряжение батарейной цепи - от ±144 до ±240 В постоянного тока: число 12-вольтовых блоков в каждом плече задаётся от 12 до 20, всего от 24 до 40. По умолчанию в плече 16 блоков, то есть 32 в батарее. Если задано от 12 до 15 блоков в плече, выходная мощность ИБП снижается до 75 % номинальной. Ток заряда настраивается от 1 до 10 А, по умолчанию 4 А. Между батареей и ИБП ставят автомат постоянного тока; внешний батарейный шкаф с 32 блоками и одним трёхполюсным автоматом подключают тремя проводами: плюс, минус и нейтраль батареи. Производитель показывает батарейный модуль 3U с 16 блоками 12 В / 9 А·ч.
До 4 ИБП соединяют параллельно для повышения мощности или резервирования; порт параллельной работы есть только у моделей PRL. Батареи при этом могут быть общими, но число блоков у каждого ИБП должно быть одинаковым. Параллельных портов RJ45 два, они дублируют друг друга: если один не подключён, ИБП подаёт сигнал тревоги. Схема фаз и порядок их чередования у всех ИБП системы должны совпадать.
Размещение и условия работы
ИБП ставят вертикально или в 19-дюймовую стойку. В стойке ИБП занимает нижний ярус, распределительный модуль (438 × 500 × 130 мм, 3U, масса 8 кг) - верхний; тяжёлый батарейный блок ставят снизу, под ИБП. В вертикальном исполнении распределительный модуль стоит слева от ИБП, батарейный блок - слева от модуля. Основание ровное, без вибрации, наклон меньше 5°. Зазор от задней и боковых стенок до соседнего оборудования или стены - не менее 300 - 500 мм, как указано в руководстве. Нельзя ставить ИБП там, где есть горючие или взрывоопасные газы и дым, под прямым солнцем, дождём и во влажных местах.
Условие
Значение
Рабочая температура
от -5 до 40 °C (рекомендуется 20 - 25 °C)
Относительная влажность
0 - 95 % без конденсации (около 50 % рекомендуется)
Высота установки
до 2000 м; выше мощность снижают по IEC 62040-3
Уровень шума
меньше 55 дБ
Режимы работы
Пять режимов: работа от сети, от батарей, на байпасе, ECO и на ручном (сервисном) байпасе - последний есть там, где установлен распределительный модуль. В ECO нагрузку питает байпас, пока его напряжение в норме, КПД до 99 %; при отклонении ИБП переходит на инвертор; ECO подходит только для одиночного ИБП. На байпас ИБП переходит при перегрузке, перегреве или отказе инвертора; если одна и та же неисправность повторяется больше 5 раз за короткое время, ИБП остаётся на байпасе до ручного выключения. Перегрузку байпаса 130 - 155 % он держит 1 минуту.
Что производитель менял в спецификации
Параметр
Спецификация до 2021 года
Спецификация 2021 года
Спецификация 2022 года и новее
Выходной коэффициент мощности
0,9 (при настройке 1,0)
1,0
1,0
Мощность 10 / 15 / 20 кВА в кВт
9 / 13,5 / 18 кВт
10 / 15 / 20 кВт
10 / 15 / 20 кВт
Максимальный КПД (AC/AC)
96 %
96 %
97 %
Технические характеристики AEC IST9150 (15 кВА)
Модель
IST9150
Мощность (кВА)
15
Вход
Номинальное напряжение (В AC)
80-280 (L-N) или 138-485 (L-L)
Диапазон частоты (Гц)
40-70
Коэффициент мощности
≥0.99
Коэффициент искажений THDI
<3%
Выход
КПД (макс.)
97,00%
Коэффициент мощности
1.0
Напряжение (В AC)
220/230/240±1% (L-N) или 380/400/415±1% (L-L) (уст.)
