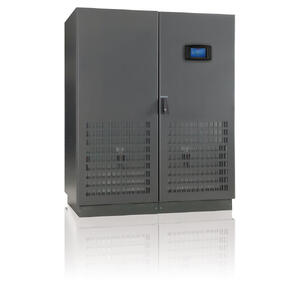

ABB PowerWave 33
Выберите мощность:
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Компания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Описание
Newave (ABB) PowerWave 33 - модель трехфазного ИБП (UPS) двойного преобразования, построенная с использованием передовых комплектующих в отрасли. Находит свое применение на ведущих промышленных предприятиях, в центрах обработки данных, в работе с телекоммуникационным и серверным оборудованием. Наращивание мощностей PowerWave 33 реализуется путем установки дополнительных внутренних аккумуляторных батарей. При работе в режиме с резервированием или в целях увеличения мощности существует возможность параллельного включения до десяти дополнительных источников бесперебойного питания. Имеет широкий набор коммуникационных портов для удаленной отладки и управления. Русскоязычное ПО.
Расширенная брошюра ABB PowerWave 33 (РУС)
Технические характеристики ABB PowerWave 33
Ключевые особенности
- Источник бесперебойного питания PowerWave 33 на текущий момент насчитывает три поколения устройств (включая S2 и S3), представленные моделями мощностью 60 кВА, 80 кВА, 100 кВА, 120 кВА, 160 кВА, 200 кВА, 250 кВА, 300 кВА, 400 кВА и 500 кВА;
- Предназначен для широкого круга приложений, включая промышленные, а также работы в различных инфраструктурах, включая финансовый сектор, коммерческие предприятия, транспорт;
- Высокий КПД в режиме онлайн — до 96%;
- PowerWave 33 может питать нагрузки с коэффициентом мощности от 0,9 индуктивного до 0,9 емкостного характера без снижения мощности, что позволяет говорить о высокой совместимость с blade-серверами;
- Максимальная выходная активная мощность равна единице (кВА = кВт);
- Коэффициентом искажений входного тока при полной нагрузке не превышает 3,5%;
- Поддержка включения до 10 ИБП в параллель, что дает возможность масштабировать систему вплоть до 5 мВт;
- Фронтальный доступ максимально упрощает техническое обслуживание;
- Модели 60 кВА, 80 кВА и 100 кВА имеют исполнения с внутренним отсеком для размещения батарей;
- Управление системой осуществляется через удобный цветной ЖК-дисплей с графическим интерфейсом;
- Коммуникационные интерфейсы представлены USB и RS-232, «сухими» контактами
Опции
- Плата SNMP, интерфейс ModBus;
- Внешние батарейные кабинеты;
- Набор параллельного соединения с синхронизацией;
- Трансформатор гальванической развязки на входе и выходе;
- Защиты от обратного тока;
- Температурный датчик для температурной компенсацией АКБ;
- Верхний кабельный подвод
-
Технические характеристики PowerWave 33 60 кВт – 120 кВт
|
| 60 кВт | 80 кВт | 100 кВт | 120 кВт |
| Макс. Выходная мощность | 60 кВт | 80 кВт | 100 кВт | 120 кВт |
| Коэфф. Выходной мощности | 1.0 | |||
| Топология | On-line, двойное преобразование | |||
| Параллельная конфигурация | До 10 юнитов | |||
| Вход | ||||
| Номинальное входное напряжение | 3× 380 / 220 В AC + N, 3× 400 / 230 В AC + N, 3× 415 / 240 В AC + N | |||
| Диапазон входного напряжения (3× 400 / 230 В) | Для нагрузок: <100% (−10%, +15%), <80% (−20%, +15%), <60% (−30%, +15) | |||
| THDi | ≤4% | |||
| Частота | 35–70 Гц | |||
| Коэфф. мощности | 0.99 | |||
| Выход | ||||
| Номинальное выходное напряжение | 3× 380 / 220 В AC + N, 3× 400 / 230 В AC + N, 3× 415 / 240 В AC + N | |||
| Нестабильность выходного напряжения | <2% | |||
| Частота | 50 Гц или 60 Гц | |||
| Перегрузочная способность | 30 с.: 150% нагрузка / 5 мин.: 125% нагрузка / 20 мин.: 110% нагрузка | |||
| Несимметрия нагрузки | 100% (все три фазы управляются независимо) | |||
| Эффективность | ||||
| Двойное преобразование | До 96% | |||
| ЭКО-режим | ≥99% | |||
| Окружающая среда | ||||
| Температура хранения | От −25 °C до +70 °C | |||
| Рабочая температура | От 0 °C до +40 °C | |||
| Высота над уровнем моря | 1000 м без падения мощности | |||
| Батареи | ||||
| Тип батарей | Герметичные, свинцово-кислотные, не обслуживаемые или никель-кадмиевые | |||
| Стандарты | ||||
| Безопасность | IEC / EN 62040-1 | |||
| ЭМС | IEC / EN 62040-2 | |||
| Производительность | IEC / EN 62040-3 | |||
| Класс защиты | IP 20 | |||
| Производственные | ISO 9001:2015, ISO 14001:2015, OHSAS18001 | |||
| Вес, габариты | ||||
| Вес (без батарей) | 198 кг | 206 кг | 228 кг | 230 кг |
| Габариты Ш × В × Г | 615 ×1954 × 480 мм или 615 ×1978 × 480 мм (на ножках) | |||
-
Технические характеристики PowerWave 33 160 кВт – 500 кВт
|
| 160 кВт | 200 кВт | 250 кВт | 300 кВт | 400 кВт | 500 кВт |
| Макс. Выходная мощность | 160 кВт | 200 кВт | 250 кВт | 300 кВт | 400 кВт | 500 кВт |
| Коэфф. Выходной мощности | 1.0 | |||||
| Топология | On-line двойное преобразование | |||||
| Параллельная конфигурация | До 10 юнитов | |||||
| Встроенные батареи | Опция | |||||
| Вход | ||||||
| Номинальное входное напряжение | 3× 380 / 220 В + N, 3× 400 / 230 В + N, 3× 415 / 240 В + N | |||||
| Диапазон входного напряжения (3× 400 / 230 В) | Для нагрузок: <100% (−23%, +15%), <80% (−30%, +15%), <60% (−40%, +15%) | |||||
| THDi | ≤3.5% | |||||
| Частота | 35–70 Гц | |||||
| Коэфф. мощности | 0.99 | |||||
| Выход | ||||||
| Номинальное выходное напряжение | 3× 380 / 220 В + N, 3× 400 / 230 В + N, 3× 415 / 240 В + N | |||||
| Нестабильность выходного напряжения | <2% | |||||
| Частота | 50 Гц или 60 Гц | |||||
| Перегрузочная способность | 1 мин.: 135% нагрузка /10 мин.: 110% нагрузка | |||||
| Несимметрия нагрузки | 100% (все три фазы управляются независимо) | |||||
| Крест фактор | 3 :1 | |||||
| Эффективность | ||||||
| Суммарная эффективность | До 96% | |||||
| ЭКО-режим | 98% | |||||
| Окружающая среда | ||||||
| Температура хранения | От −25 °C до +70 °C | |||||
| Рабочая температура | От 0 °C до +40 °C | |||||
| Высота над уровнем моря | 1000 м без падения мощности | |||||
| Батареи | ||||||
| Тип батарей | Герметичные, свинцово-кислотные, не обслуживаемые или никель-кадмиевые | |||||
| Коммуникации | ||||||
| Графический дисплей | Опция | Да | ||||
| Стандарты | ||||||
| Безопасность | IEC / EN 62040-1 | |||||
| ЭМС |
IEC / EN 62040-2 | |||||
| Производительность | IEC / EN 62040-3 | |||||
| Класс защиты | IP 20 | |||||
| Производства | ISO 9001:2015, ISO 14001:2015, OHSAS18001 | |||||
| Вес, габариты | ||||||
| Вес (без батарей) | 290 кг | 310 кг | 390 кг | 410 кг | 950 кг | 1000 кг |
| Габариты Ш × В × Г | 850 ×1820 × 750 мм | 1100 ×1920 × 750 мм | 1650 ×1994 × 850 мм | |||
