Доступные мощности: от 10 кВА до 80 кВА
Производитель: ABB
Сферы применения: Автоматизация, Здравоохранение, Инфраструктуры, Промышленность, Транспорт
Тип: On-line
Мощность, кВА: 20
Кол-во фаз вход/выход: 3:1
Напряжение: 120, 480
Подключение в параллель: Да
Трансформатор гальванической изоляции: Да
Формфактор: Вертикальный корпус (Tower)

Настройка и инструкция

Открыть брошюру (PDF) Cyberex PowerBuilt 20 кВА
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spbinfo@jetushkauni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Компания «Юниджет»:

Для того, чтобы купить ИБП Cyberex PowerBuilt, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

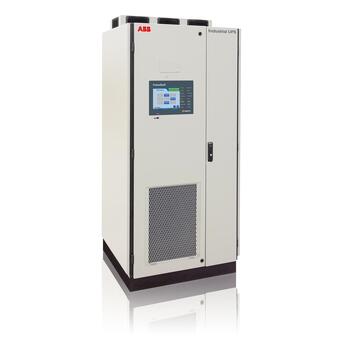

Cyberex PowerBuilt — промышленный источник бесперебойного питания (ИБП) двойного преобразования от ABB, ориентированный на сферу нефте- и газопереработки и энергетические узлы крупных предприятий. Разработан с учетом промышленных стандартов безопасности и производительности UL 1778 и IEC 62040-3, построен на DSP-микропроцессорах для управления и PWM-архитектуре инвертора на основе IGBT, с устойчивостью к высоким перегрузкам. Доступен широкий набор дополнительных опций конструктивного исполнения, включая сейсмическую защиту корпуса. Уникальное решение под специфические задачи, проектируется индивидуально для заказчика.


Ключевые особенности

  • Номинальная мощность 10 кВА, КМ = 0,8;
  • PowerBuilt является решением, которое специально спроектировано для приложений нефтехимической и нефтеперерабатывающей отраслей, промышленной электроэнергетики, и соответствует стандартам UL 1778 и IEC 62040-3;
  • Система разработана по самых строгим техническим спецификациям, дабы удовлетворить требования по безопасности и отказоустойчивости, выдвигаемые ведущими мировыми промышленными комплексами;
  • Устойчив к КЗ, обладает высокой перегрузочной способностью инвертора, как следствие — обеспечивает отличную защиту самых критических и требовательных нагрузок;
  • Система обладает управлением на основе DSP-микропроцессоров, что дополнительно повышает надежность и эффективность;
  • Входной и выходной трансформаторы гальванической развязки;
  • Сервисный байпас и статический переключатель;
  • Подобно другим отраслевым решениям ABB, обладает архитектурой без единой точки отказа;
  • Избыточная система охлаждения обеспечивает резервирование при отказе вентиляторов;
  • Удобное управление системой за счет графического сенсорного дисплея диагональю 10 дюймов;
  • Широкие возможности по индикации различных событий;
  • Коммуникационные возможности представлены портом RS-485, сервисным USB, входом аварийного отключения, ModBus/TCP

Опции

  • Защита от капель для вытяжных вентиляторов;
  • Нижний кабельный подвод;
  • Защита от появления грибков;
  • Защитный экран Lexan;
  • Токопровод SIS;
  • Сейсмическая защита;
  • Блокирующий диод;
  • Температурная компенсация заряда аккумулятора;
  • Внешний сервисный байпас для обслуживания - автономный (стандарт для ИБП 40-80 кВА);
  • Аналоговый вольтметр в шкафу байпаса;
  • Аналоговый амперметр в шкафу байпаса;
  • Размыкатель или автоматический выключатель внешней батареи;
  • Иные по запросу.

Видео


Технические характеристики Cyberex PowerBuilt 20 кВА

Основные

Мощность

20 кВА

Номинальный коэффициент мощности

 0.8

Параллель

 До 2

Топология

 On-line, двойное преобразование

Размеры корпуса

 10 – 40 кВА:  37"Ш x 34.25"Г x 81.5"В

 40 - 80 кВА:    80"Ш x 38.25"Г x 81.5"В

Вход AC

Номинальное входное напряжение

480 В AC 3-пр. + земля. (другие напряжения также доступны)

Диапазон входного напряжения

+10, -20% В AC от номинала

Входной коэффициент мощности

0.75 @ полная нагрузка и номинал

Входной ток

THD 30–35%

DC/АКБ

Напряжение постоянного тока (номинал)

120 В DC (60 эл., до 60 кВА)
240 ВDC (120 эл.)

Диапазон постоянного тока

105–140 В DC/210–280 В DC

Изменение постоянного тока

± 1% от полной нагрузки

Пульсация постоянного тока

± 1% RMS напряжения батареи постоянного тока при 100% нагрузке с подключенной батареей

Эффективность DC-AC

86%

Выход

Номинальное выходное напряжение

120 В AC 2-пр. + земля  (другие напряжения также доступны)

Регулировка напряжения

<± 0.5% состояния готовности для изменения нагрузки от 0 до 100%

Допустимые отклонения частоты

Линейные нагрузки: <± 2% @100% нагрузка
Нелинейные нагрузки: <± 4% @100% нагрузка

Перегрузочная способность

До 150% на 10 мин.

Перегрузочная способность байпаса

1000% на 0.1 сек

Частота

60 Гц

Частотная стабильность

± 0.01%

Коммуникации

Пользовательский интерфейс

Цветной сенсорный экран, 6" X 8"

Порты

USB сервисный, RS-485, Modbus RTU & ASCII

Индикация

Мимическая, LED

Окружающая среда

Уровень шума

65 дБ на расстоянии 3 м (с избыточными вентиляторами)

Рабочая температура

0–40°C

Относительная влажность

5–95% без конденсации

Защита корпуса

NEMA 1

Высота над уровнем моря

До 1000 м без падения мощности

Доступ

Для операций или обслуживания не требуется задний или боковой доступ

Эффективность двойного преобразования

83% (кВт вых./кВт вх.)

Охлаждение

Воздушное охлаждение с избыточными вентиляторами
