Socomec ATyS 630 А
Выберите мощность:
- Моторизированные реверсивные рубильники;
- От 125 до 3200 А;
- 3 или 4 полюса;
- Встроенные дополнительные контакты;
- Сигнальные реле;
- Расширенный диапазон источников питания
- актуального курса валют ЦБ РФ
- требуемых сроков и способов поставки
Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.
| Артикул | Наименование | Цена |
|---|---|---|
| 95233063 | ATyS 3X630A F Реверсивный рубильник с мотор приводом | 277 458 руб. |
| 95234063 | ATyS 4X630A F Реверсивный рубильник с мотор приводом | 293 450 руб. |
| 95333063 | ATyS d 3X630A F Реверсивный рубильник с мотор приводом | 364 134 руб. |
Стоимость может быть изменена без предварительного уведомления. Информация об оферте.
Настройка и инструкция
Открыть брошюру (PDF) Socomec ATyS 630 АКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить АВР, рубильники и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.
Описание

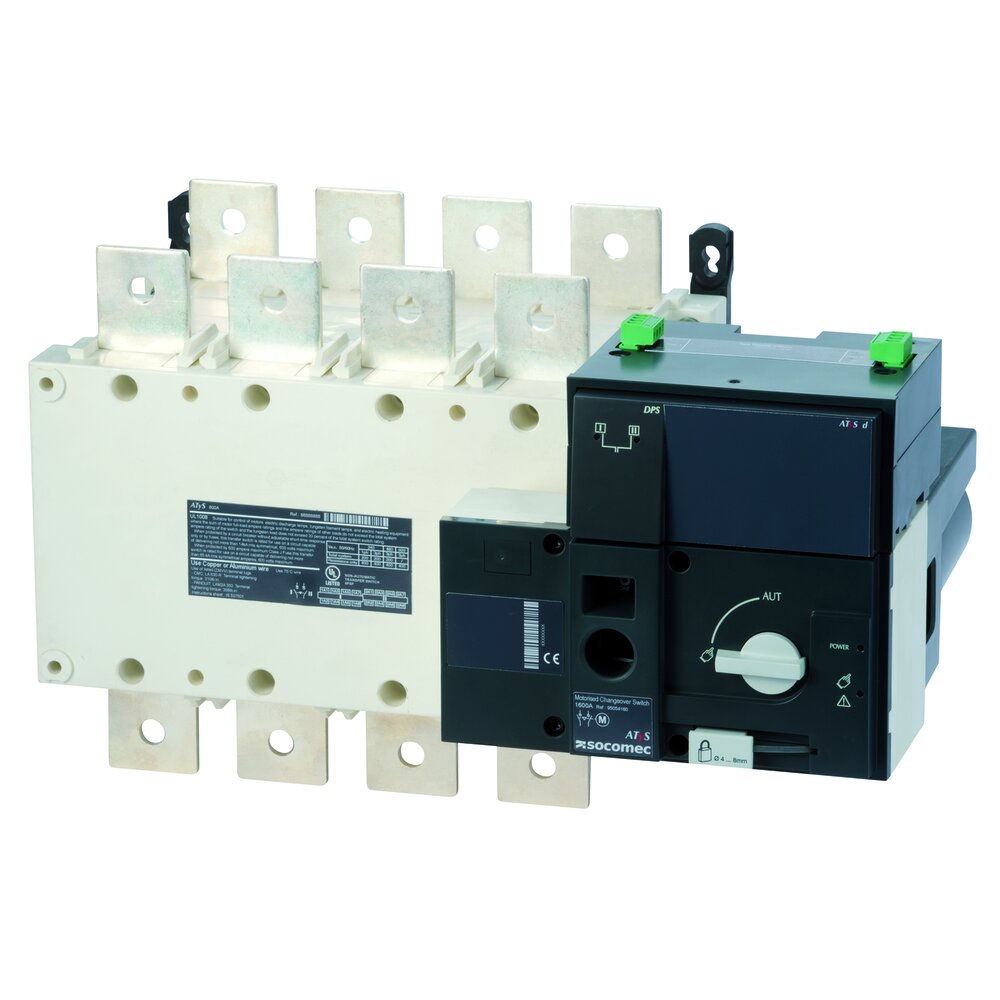

Socomec ATyS r и ATyS d (125 А - 3200 А) - моторизованные реверсивные рубильники с индикацией положения контакта. Предназначены для осуществления переключения между двумя трехфазными источниками питания под нагрузкой. Переключение производится через удаленные «сухие» контакты от внешнего автоматического контроллера. Совместимы с ДГУ, найдут применение в приложениях с некритичной нагрузкой и OEM. Не требуют питания для сохранения положения, что защищает нагрузку от колебаний напряжения. Совместимы с внешними контроллерами ATyS C30 и C40. Доступно резервирование питания благодаря наличию двух независимых источников питания в устройстве. Просты в обслуживании.
Трех- или четырехполюсные, 630 А.
Опции
- Шинные перемычки;
- Дополнительный контакт;
- Клеммный стопор;
- Клеммные крышки;
- Автотрансформатор 400/230 VAC;
- Блокировка в трех положениях
Видео
Технические характеристики Socomec ATyS 630 А
| Термический ток Ith при 40°C (A) | 125 A | 160 A | 200 A | 250 A | 315 A | 400 A | 500 A | 630 A | |
| Размер корпуса | В3 | В3 | В3 | В4 | В4 | В4 | В5 | В5 | |
| Номинальное напряжение изоляции Ui (В) (силовая цепь) | 800 | 800 | 800 | 1000 | 1000 | 1000 | 1000 | 1000 | |
| Номинальное импульсное выдерживаемое напряжение Uimp (kВ) (силовая цепь) | 8 | 8 | 8 | 12 | 12 | 12 | 12 | 12 | |
| Номинальное напряжение изоляции Ui (В) (операционная цепь) | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | |
| Номинальное импульсное выдерживаемое напряжение Uimp (kВ) (операционная цепь) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| Номинальный рабочий ток (A) в соответствии со стандартом IEC 60947-3 | |||||||||
| Номинальное напряжение | Категория применения | А/В | А/В | А/В | А/В | А/В | А/В | А/В | А/В |
| 415 VAC | AC-31 В | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 |
| 415 VAC | AC-32 В |
|
|
| 200 | 315 | 400 | 500 | 500 |
| 415 VAC | AC-33 В |
|
|
| 200 | 200 | 200 | 400 | 400 |
| Номинальный рабочий ток (A) в соответствии со стандартом IEC 60947-6-1 | |||||||||
| Номинальное напряжение | Категория применения | А/В | А/В | А/В | А/В | А/B | А/В | А/В | А/В |
| 415 VAC | AC-20 A / AC-20 В | 125/125 | 160/160 | 200/200 | 250/250 | 315/315 | 400/400 | 500/500 | 630/630 |
| 415 VAC | AC-21 A / AC-21 В | 125/125 | 160/160 | 200/200 | 250/250 | 315/315 | 400/400 | 500/500 | 630/630 |
| 415 VAC | AC-22 A / AC-22 В | 125/125 | 160/160 | 200/200 | 250/250 | 315/315 | 400/400 | 500/500 | 630/630 |
| 415 VAC | AC-23 A / AC-23 В | 125/125 | 160/160 | 200/200 | 200/200 | 315/315 | 400/400 | 500/500 | 630/630 |
| 500 VAC | AC-20 A / AC-20 В | 125/125 | 160/160 | 200/200 | 250/250 | 315/315 | 400/400 | 500/500 | 630/630 |
| 500 VAC | AC-21 A / AC-21 В | 125/125 | 160/160 | 200/200 | 250/250 | 315/315 | 400/400 | 500/500 | 630/630 |
| 500 VAC | AC-22 A / AC-22 В | 125/125 | 160/160 | 200/200 | 200/250 | 200/315 | 200/400 | 500/500 | 500/500 |
| 500 VAC | AC-23 A / AC-23 В | 80/80 | 80/80 | 80/80 | 200/200 | 200/200 | 200/200 | 400/400 | 400/400 |
| 690 VAC | AC-20 A / AC-20 В | 125/125 | 160/160 | 200/200 | 250/250 | 315/315 | 400/400 | 500/500 | 630/630 |
| 690 VAC | AC-21 A / AC-21 В | 125/125 | 160/160 | 200/200 | 200/200 | 200/200 | 200/200 | 500/500 | 500/500 |
| 690 VAC | AC-22 A / AC-22 В | 125/125 | 125/125 | 125/125 | 160/160 | 160/160 | 160/160 | 400/400 | 400/400 |
| 690 VAC | AC-23 A / AC-23 В | 63/80 | 63/80 | 63/80 | 125/125 | 125/125 | 125/125 | 400/400 | 400/400 |
| 220 VDC | DC-20 A / DC-20 В | 125/125 | 160/160 | 200/200 | 250/250 | 315/315 | 400/400 | 500/500 | 630/630 |
| 220 VDC | DC-21 A / DC-21 В | 125/125 | 160/160 | 200/200 | 250/250 | 250/250 | 250/250 | 500/500 | 630/630 |
| 220 VDC | DC-22 A / DC-22 В | 125/125 | 160/160 | 200/200 | 250/250 | 250/250 | 250/250 | 500/500 | 630/630 |
| 220 VDC | DC-23 A / DC-23 В | 125/125 | 125/125 | 125/125 | 200/200 | 200/200 | 200/200 | 500/500 | 630/630 |
| 440 VDC | DC-20 A / DC-20 В | 125/125 | 160/160 | 200/200 | 250/250 | 315/315 | 400/400 | 500/500 | 630/630 |
| 440 VDC | DC-21 A / DC-21 В | 125/125 | 125/125 | 125/125 | 200/200 | 200/200 | 200/200 | 500/500 | 630/630 |
| 440 VDC | DC-22 A / DC-22 В | 125/125 | 125/125 | 125/125 | 200/200 | 200/200 | 200/200 | 500/500 | 630/630 |
| 440 VDC | DC-23 A / DC-23 В | 125/125 | 125/125 | 125/125 | 200/200 | 200/200 | 200/200 | 500/500 | 630/630 |
| Номинальный ток короткого замыкания в соответствии с IEC 60947-3, 690 VAC | |||||||||
| Стойкость к короткому замыканию (kA rms) | 100 | 100 | 50 | 50 | 50 | 50 | 50 | 50 | |
| Номинальный ток предохранителя (A) | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | |
| Стойкость к короткому замыканию с любым автоматическим выключателем, который обеспечивает срабатывание менее 0,3 с | |||||||||
| Ном. кратковременно допустимый ток 0,3 с. Icw (kA rms) | 12 | 12 | 12 | 15 | 15 | 15 | 17 | 17 | |
| Номинальная стойкость к короткому замыканию без защиты | |||||||||
| Ном. кратковременно допустимый ток 60 мс. Icw (kA rms) при 415 VAC - IEC 60947-6-1 |
|
|
| 10 | 10 | 10 | 10 | 12.6 | |
| Ном. кратковременно допустимый ток 1 мс. Icw (kA rms) при 690 VAC - IEC 60947-3 | 7 | 7 | 7 | 8 | 8 | 8 | 10 | 10 | |
| Номинальная мощность при КЗ, Icm при 690 VAC (peak kA) - IEC 60947-3 | 20 | 20 | 20 | 30 | 30 | 30 | 45 | 45 | |
| Присоединение | |||||||||
| Максимальное поперечное сечение медного кабеля (мм2) | 35 | 50 | 70 | 95 | 150 | 185 | 240 | 2 x 150 | |
| Рекомендуемое поперечное сечение шины (мм²) |
|
|
|
|
|
|
| 2 x 30 x 5 | |
| Максимальное сечение кабеля (мм²) | 50 | 95 | 120 | 150 | 240 | 240 | 2 x 185 | 2 x 300 | |
| Максимальная ширина шины (мм) | 25 | 25 | 25 | 32 | 32 | 32 | 50 | 50 | |
| Момент затяжки мин./макс. (Н·м) | 9/13 | 9/13 | 9/13 | 20/26 | 20/26 | 20/26 | 20/26 | 20/26 | |
| Время переключения (стандартная настройка) | |||||||||
| I-II или II-I (с) | 0.75 | 0.75 | 0.75 | 1.3 | 1.3 | 1.3 | 1.3 | 1.3 | |
| I-0 или II-0 (с) | 0.45 | 0.45 | 0.45 | 0.85 | 0.85 | 0.85 | 0.85 | 0.85 | |
| Длительность отсутствия электричества I - II (с) минимум | 0.3 | 0.3 | 0.3 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
| Источник питания | |||||||||
| Мин./макс. мощность (VAC) | 166/332 | 166/332 | 166/332 | 166/332 | 166/332 | 166/332 | 166/332 | 166/332 | |
| Потребность мощности питания цепи управления | |||||||||
| Источник питания /номинальная мощность (VA) - ATyS | 184/92 | 184/92 | 184/92 | 276/115 | 276/115 | 276/115 | 276/150 | 276/150 | |
| Источник питания /номинальная мощность (VA) - ATyS d, t , g, p | 206/114 | 206/114 | 206/114 | 298/137 | 298/137 | 298/137 | 298/172 | 298/172 | |
| Механические характеристики | |||||||||
| Срок службы (число рабочих циклов) | 10 000 | 10 000 | 10 000 | 8 000 | 8 000 | 8 000 | 5 000 | 5 000 | |
| Вес ATyS 3/4 P (кг) | 5.7 / 6.9 | 5.7 / 6.9 | 5.7 / 6.9 | 6.6 / 7.4 | 6.7 / 7.8 | 6.7 / 7.8 | 11.4 / 13.3 | 11.9 / 14.0 | |
| Вес ATyS d 3/4 P (кг) | 6.3 / 7.5 | 6.3 / 7.5 | 6.3 / 7.5 | 7.2 / 8.0 | 7.3 / 8.4 | 7.3 / 8.4 | 12.0 / 13.9 | 12.5 / 14.6 | |
| Вес ATyS r, t, g, p 3/4 P (кг) | 6.8 / 8.0 | 6.8 / 8.0 | 6.8 / 8.0 | 7.7 / 8.5 | 7.8 / 8.9 | 7.8 / 8.9 | 12.5 / 14.4 | 13.0 / 15.1 | |
