Socomec ATyS 1000 А
Выберите мощность:
- Моторизированные реверсивные рубильники;
- От 125 до 3200 А;
- 3 или 4 полюса;
- Встроенные дополнительные контакты;
- Сигнальные реле;
- Расширенный диапазон источников питания
- актуального курса валют ЦБ РФ
- требуемых сроков и способов поставки
Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.
| Артикул | Наименование | Цена |
|---|---|---|
| 95233100 | ATyS/ ATyS r 3X1000A F Реверсивный рубильник с мотор приводом | 360 138 р. |
| 95234100 | ATyS 4X1000A F Реверсивный рубильник с мотор приводом | 387 815 р. |
Стоимость может быть изменена без предварительного уведомления. Информация об оферте.
Настройка и инструкция
Открыть брошюру (PDF) Socomec ATyS 1000 АКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить АВР, рубильники и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.
Описание

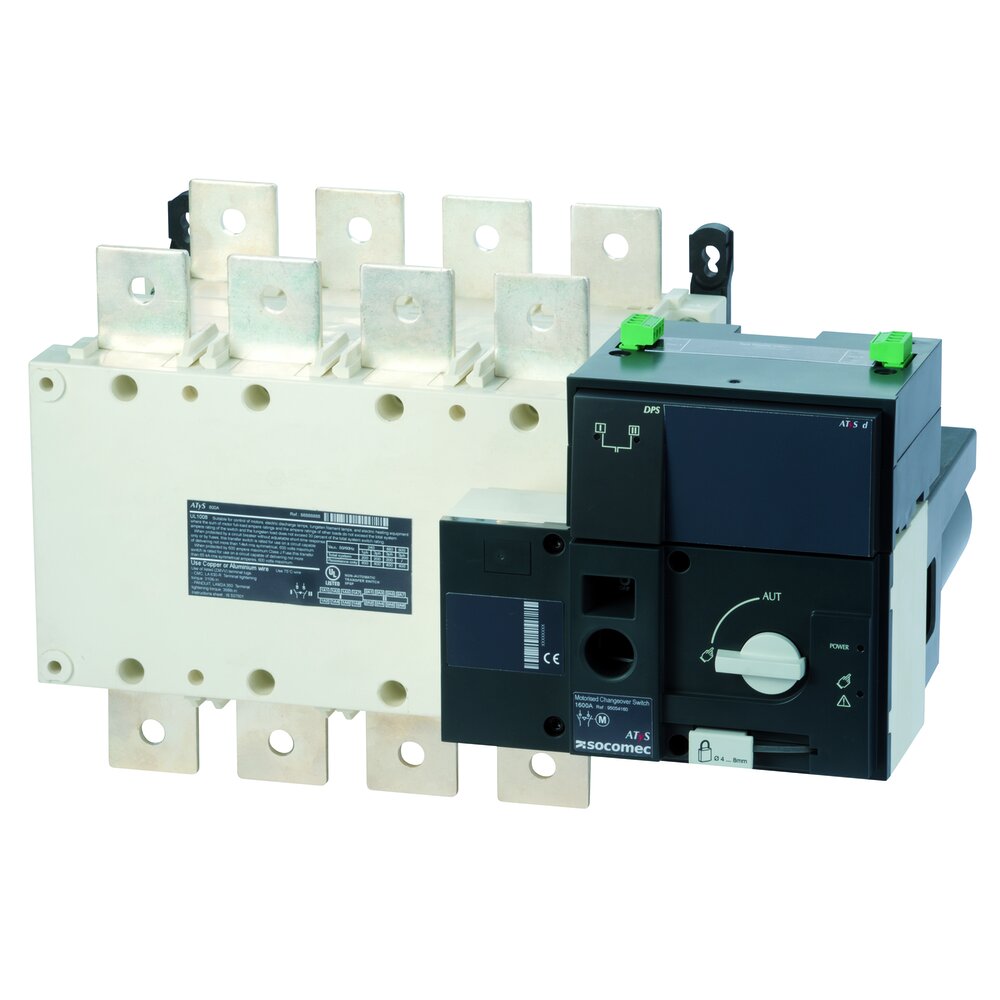

Socomec ATyS r и ATyS d (125 А - 3200 А) - моторизованные реверсивные рубильники с индикацией положения контакта. Предназначены для осуществления переключения между двумя трехфазными источниками питания под нагрузкой. Переключение производится через удаленные «сухие» контакты от внешнего автоматического контроллера. Совместимы с ДГУ, найдут применение в приложениях с некритичной нагрузкой и OEM. Не требуют питания для сохранения положения, что защищает нагрузку от колебаний напряжения. Совместимы с внешними контроллерами ATyS C30 и C40. Доступно резервирование питания благодаря наличию двух независимых источников питания в устройстве. Просты в обслуживании.
Трех- или четырехполюсные, 1000 А.
Опции
- Шинные перемычки;
- Дополнительный контакт;
- Клеммный стопор;
- Клеммные крышки;
- Автотрансформатор 400/230 VAC;
- Блокировка в трех положениях
Видео
Технические характеристики Socomec ATyS 1000 А
| Термический ток Ith при 40°C (A) | 800 А | 1000 A | 1250 A | 1600 A | 2000 A | 2500 A | 3200 A | |
| Размер корпуса | В6 | В6 | В6 | В7 | В8 | В8 | В8 | |
| Номинальное напряжение изоляции Ui (В) (силовая цепь) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | |
| Номинальное импульсное выдерживаемое напряжение Uimp (kВ) (силовая цепь) | 12 | 12 | 12 | 12 | 12 | 12 | 12 | |
| Номинальное напряжение изоляции Ui (В) (операционная цепь) | 300 | 300 | 300 | 300 | 300 | 300 | 300 | |
| Номинальное импульсное выдерживаемое напряжение Uimp (kВ) (операционная цепь) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| Номинальный рабочий ток (A) в соответствии со стандартом IEC 60947-3 | ||||||||
| Номинальное напряжение | Категория применения | А/В | А/В | А/В | А/В | А/В | А/В | А/В |
| 415 VAC | AC-31 В | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 |
| 415 VAC | AC-32 В | 800 | 1000 | 1250 | 1600 | 2000 | 2000 | 2000 |
| 415 VAC | AC-33 В | 800 | 800 | 800 | 1000 | 1250 | 1250 | 1250 |
| Номинальный рабочий ток (A) в соответствии со стандартом IEC 60947-6-1 | ||||||||
| Номинальное напряжение | Категория применения | А/В | А/В | А/В | А/В | А/В | А/В | А/В |
| 415 VAC | AC-20 A / AC-20 В | 800/800 | 1000/1000 | 1250/1250 | 1600/1600 | 2000/2000 | 2500/2500 | 3200/3200 |
| 415 VAC | AC-21 A / AC-21 В | 800/800 | 1000/1000 | 1250/1250 | 1600/1600 | -/2000 | -/2500 | -/3200 |
| 415 VAC | AC-22 A / AC-22 В | 800/800 | 1000/1000 | 1250/1250 | 1600/1600 | -/2000 | -/2500 | -/3200 |
| 415 VAC | AC-23 A / AC-23 В | 800/800 | 1000/1000 | 1250/1250 | 1250/1250 | -/1600 | -/1600 | -/1600 |
| 500 VAC | AC-20 A / AC-20 В | 800/800 | 1000/1000 | 1250/1250 | 1600/1600 | 2000/2000 | 2500/2500 | 3200/3200 |
| 500 VAC | AC-21 A / AC-21 В | 800/800 | 1000/1000 | 1250/1250 | 1600/1600 | -/2000 | -/2500 | -/3200 |
| 500 VAC | AC-22 A / AC-22 В | 630/630 | 800/800 | 1000/1000 | 1600/1600 |
|
|
|
| 500 VAC | AC-23 A / AC-23 В | 400/400 | 630/630 | 800/800 | 1000/1000 |
|
|
|
| 690 VAC | AC-20 A / AC-20 В | 800/800 | 1000/1000 | 1250/1250 | 1600/1600 | 2000/2000 | 2500/2500 | 3200/3200 |
| 690 VAC | AC-21 A / AC-21 В | 800/800 | 1000/1000 | 1250/1250 | 1600/1600 | -/2000 | -/2500 | -/3200 |
| 690 VAC | AC-22 A / AC-22 В | 630/630 | 800/800 | 1000/1000 | 1000/1000 |
|
|
|
| 690 VAC | AC-23 A / AC-23 В | 400/400 | 630/630 | 800/800 | 800/800 |
|
|
|
| 220 VDC | DC-20 A / DC-20 В | 800/800 | 1000/1000 | 1250/1250 | 1600/1600 |
|
|
|
| 220 VDC | DC-21 A / DC-21 В | 800/800 | 1000/1000 | 1250/1250 | 1250/1250 |
|
|
|
| 220 VDC | DC-22 A / DC-22 В | 800/800 | 1000/1000 | 1250/1250 | 1250/1250 |
|
|
|
| 220 VDC | DC-23 A / DC-23 В | 800/800 | 1000/1000 | 1250/1250 | 1250/1250 |
|
|
|
| 440 VDC | DC-20 A / DC-20 В | 800/800 | 1000/1000 | 1250/1250 | 1600/1600 |
|
|
|
| 440 VDC | DC-21 A / DC-21 В | 800/800 | 1000/1000 | 1250/1250 | 1250/1250 |
|
|
|
| 440 VDC | DC-22 A / DC-22 В | 800/800 | 1000/1000 | 1250/1250 | 1250/1250 |
|
|
|
| 440 VDC | DC-23 A / DC-23 В | 800/800 | 1000/1000 | 1250/1250 | 1250/1250 |
|
|
|
| Номинальный ток короткого замыкания в соответствии с IEC 60947-3, 690 VAC | ||||||||
| Стойкость к короткому замыканию (kA rms) | 50 | 100 | 100 | 100 |
|
|
| |
| Номинальный ток предохранителя (A) | 800 | 1000 | 1250 | 2x800 |
|
|
| |
| Стойкость к короткому замыканию с любым автоматическим выключателем, который обеспечивает срабатывание менее 0,3 с | ||||||||
| Ном. кратковременно допустимый ток 0,3 с. Icw (kA rms) | 47 | 64 | 64 | 78 | 78 | 78 | 78 | |
| Номинальная стойкость к короткому замыканию без защиты | ||||||||
| Ном. кратковременно допустимый ток 60 мс. Icw (kA rms) при 415 VAC - IEC 60947-6-1 | 16 | 20 | 25 | 32 | 40 | 50 | 50 | |
| Ном. кратковременно допустимый ток 1 мс. Icw (kA rms) при 690 VAC - IEC 60947-3 | 26 | 35 | 35 | 50 | 50 | 50 | 50 | |
| Номинальная мощность при КЗ, Icm при 690 VAC (peak kA) - IEC 60947-3 | 55 | 55 | 80 | 110 | 120 | 120 | 120 | |
| Присоединение | ||||||||
| Максимальное поперечное сечение медного кабеля (мм2) | 2 x 185 | 2 x 240 |
|
|
|
|
| |
| Рекомендуемое поперечное сечение шины (мм²) | 2 x 50 x 5 | 2 x 50 x 5 | 2 x 60 x 5 | 2 x 80 x 5 | 2 x 100 x 10 | 2 x 100 x 10 | 2 x 100 x 10 | |
| Максимальное сечение кабеля (мм²) | 2 x 300 | 4 x 185 | 4 x 185 | 6 x 185 |
|
|
| |
| Максимальная ширина шины (мм) | 63 | 63 | 63 | 100 | 100 | 100 | 100 | |
| Момент затяжки мин./макс. (Н·м) | 20/26 | 20/26 | 20/26 | 40/45 | 40/45 | 40/45 | 40/45 | |
| Время переключения (стандартная настройка) | ||||||||
| I-II или II-I (с) | 2.6 | 2.6 | 2.6 | 2.6 | 2 | 2 | 2 | |
| I-0 или II-0 (с) | 1.6 | 1.6 | 1.6 | 1.6 | 1 | 1 | 1 | |
| Длительность отсутствия электричества I - II (с) минимум | 1.5 | 1.5 | 1.5 | 1.6 | 1 | 1 | 1 | |
| Источник питания | ||||||||
| Мин./макс. мощность (VAC) | 166/332 | 166/332 | 166/332 | 166/332 | 166/332 | 166/332 | 166/332 | |
| Потребность мощности питания цепи управления | ||||||||
| Источник питания /номинальная мощность (VA) - ATyS | 460/184 | 460/184 | 460/184 | 460/230 | 812/322 | 812/322 | 812/322 | |
| Источник питания /номинальная мощность (VA) - ATyS d, t , g, p | 482/206 | 482/206 | 482/206 | 482/252 | 834/344 | 834/344 | 834/344 | |
| Механические характеристики | ||||||||
| Срок службы (число рабочих циклов) | 4 000 | 4 000 | 4 000 | 3 000 | 3 000 | 3 000 | 3 000 | |
| Вес ATyS 3/4 P (кг) | 27.9 / 32.2 | 28.4 / 32.9 | 28.9 / 33.6 | 33.1 / 39.4 | 50.7 / 61.6 | 50.7 / 61.6 | 61.0 / 75.3 | |
| Вес ATyS d 3/4 P (кг) | 28.5 / 32.8 | 29.0 / 33.5 | 29.5 / 34.2 | 33.7 / 40.0 | 51.3 / 62.2 | 51.3 / 62.2 | 61.6 / 75.9 | |
| Вес ATyS r, t, g, p 3/4 P (кг) | 29.0 / 33.3 | 29.5 / 34.0 | 30.0 / 34.7 | 34.2 / 40.5 | 51.8 / 62.7 | 51.8 / 62.7 | 62.1 / 76.4 | |
