ЭНТЕЛ VAAS

Описание

ЭНТЕЛ VAAS - устройство защиты нагрузки 0,4–1,14 кВ от глубоких провалов, перенапряжений и кратковременных перерывов питания. На время события оно отключает нагрузку от сети и питает её от ультраконденсаторов: при номинальной мощности - до 3 с при любом остаточном напряжении, включая полное исчезновение напряжения. Время отклика - около 1 мс.

Принцип работы

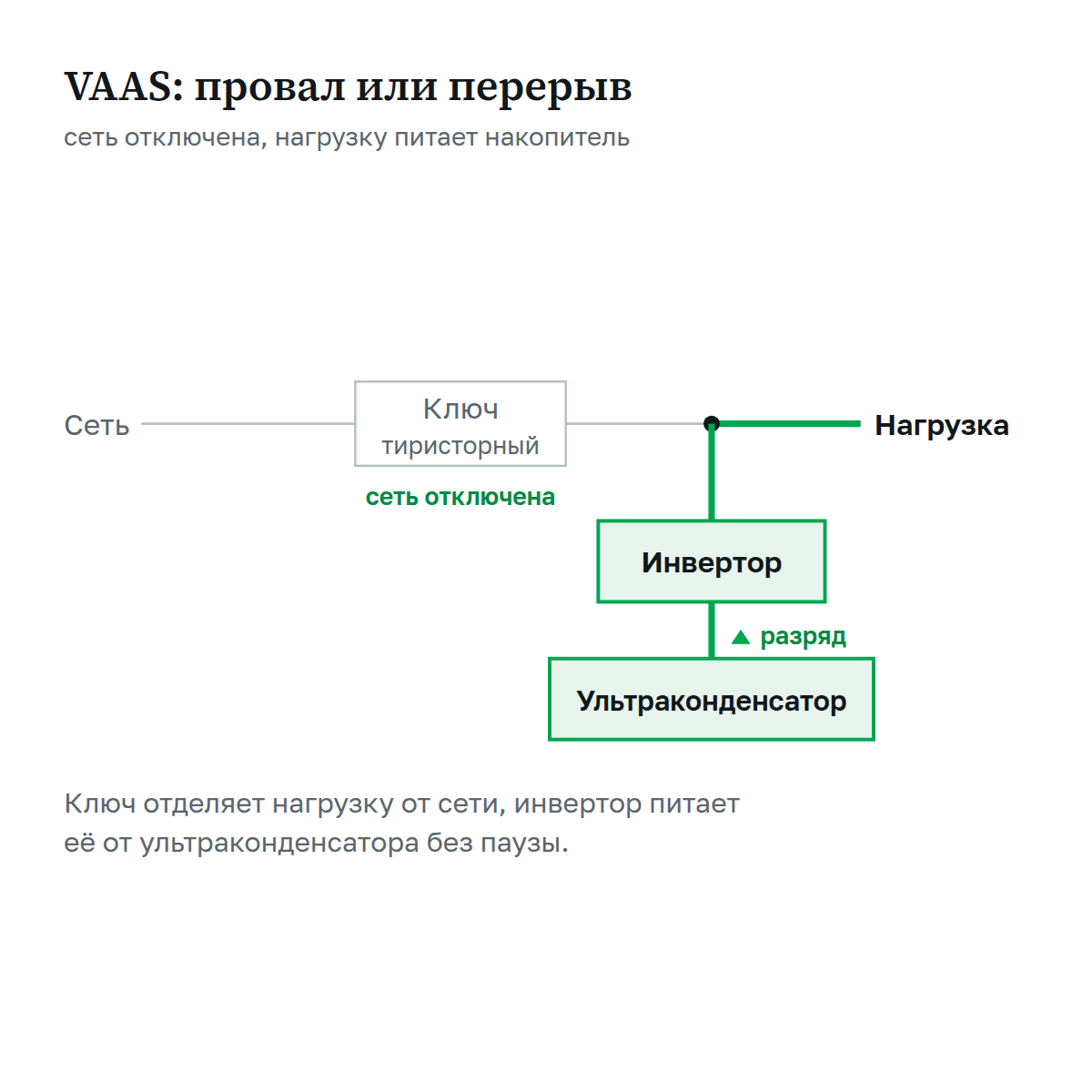

В нормальном режиме нагрузка питается от сети через тиристорный ключ, а ультраконденсаторы поддерживаются заряженными; КПД в этом режиме выше 99 %. При провале, перенапряжении или перерыве ключ отделяет нагрузку от сети, и инвертор без паузы питает её от ультраконденсаторов синусоидальным напряжением, синфазным с сетью. Амплитуда поддерживается в пределах, заданных на панели оператора.

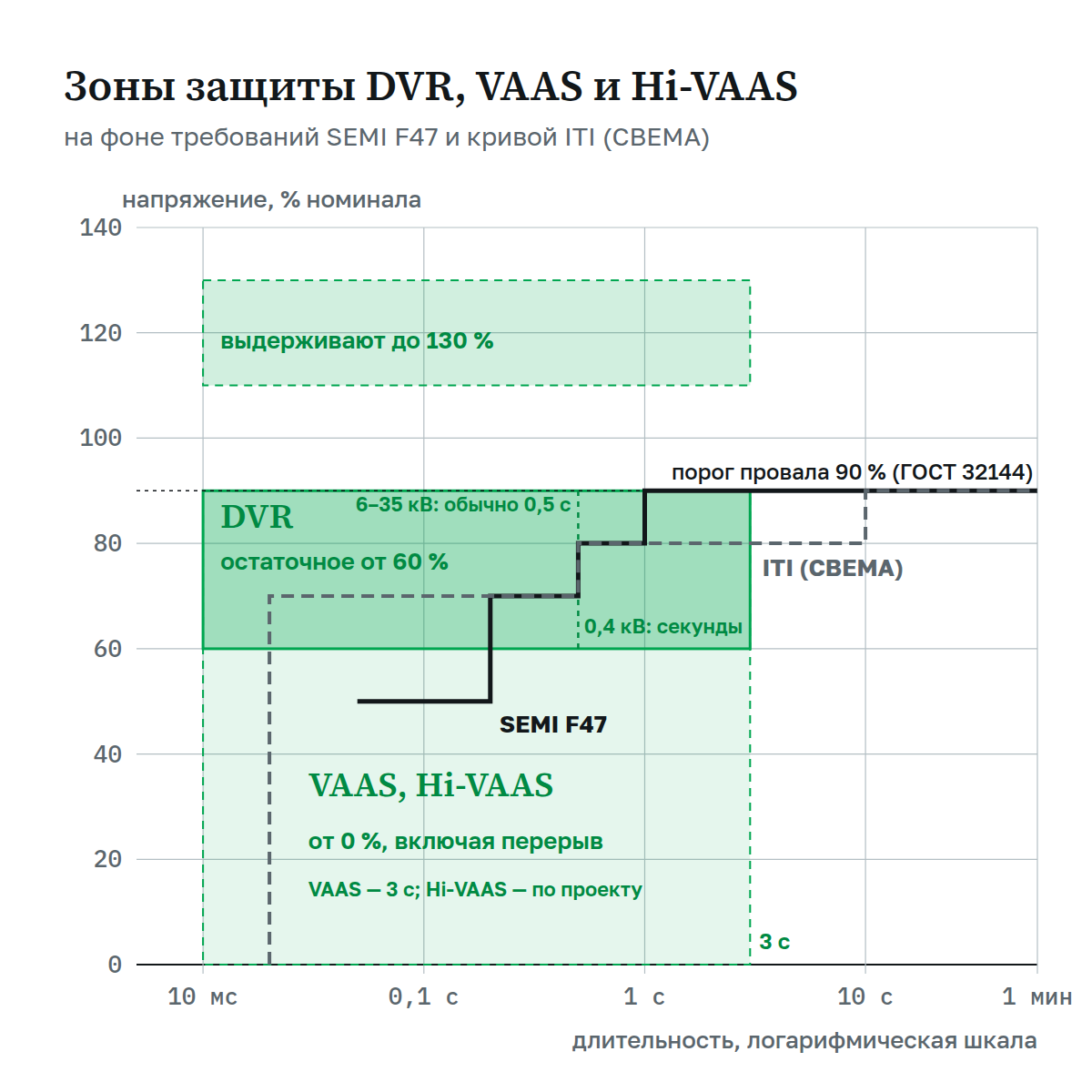

Когда сеть возвращается, ключ включается, нагрузка переходит на сеть, а ультраконденсаторы подзаряжаются. После полной компенсации подзаряд занимает до 5 минут. Если на объекте бывают только неглубокие провалы (остаточное напряжение от 60 %), достаточно ЭНТЕЛ DVR без накопителя; для сетей 6–35 кВ предназначен ЭНТЕЛ Hi-VAAS.

Преимущества

• Питает нагрузку при любом остаточном напряжении, включая полный перерыв питания.
• Время отклика около 1 мс, реакция системы управления - менее 1 мс.
• Накопитель на ультраконденсаторах: 1 000 000 циклов разряда до 50 % номинального напряжения, без уравнительных зарядов, тренировочных циклов и контроля электролита.
• КПД в дежурном режиме выше 99 %, потери при компенсации менее 3 %.
• Время поддержки больше 3 с - по заказу; для минут и часов вместо ультраконденсаторов ставят аккумуляторы.
• При питании объекта от двух секций шин 0,4 кВ на обе можно поставить одну группу ультраконденсаторов - это снижает затраты на накопитель.
• Журнал событий, осциллограммы, связь с АСУ ТП по RS-485 (Modbus).

Исполнение

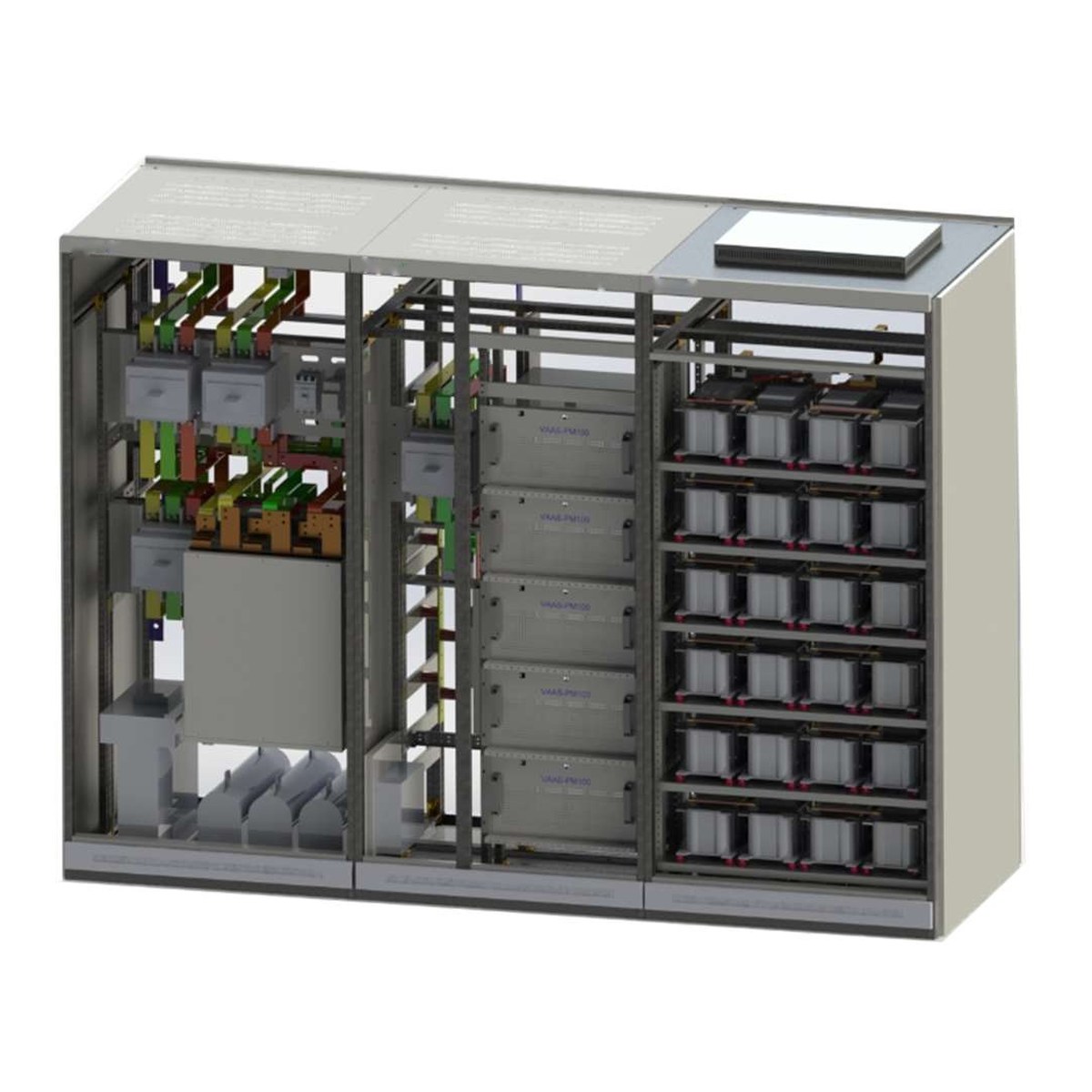

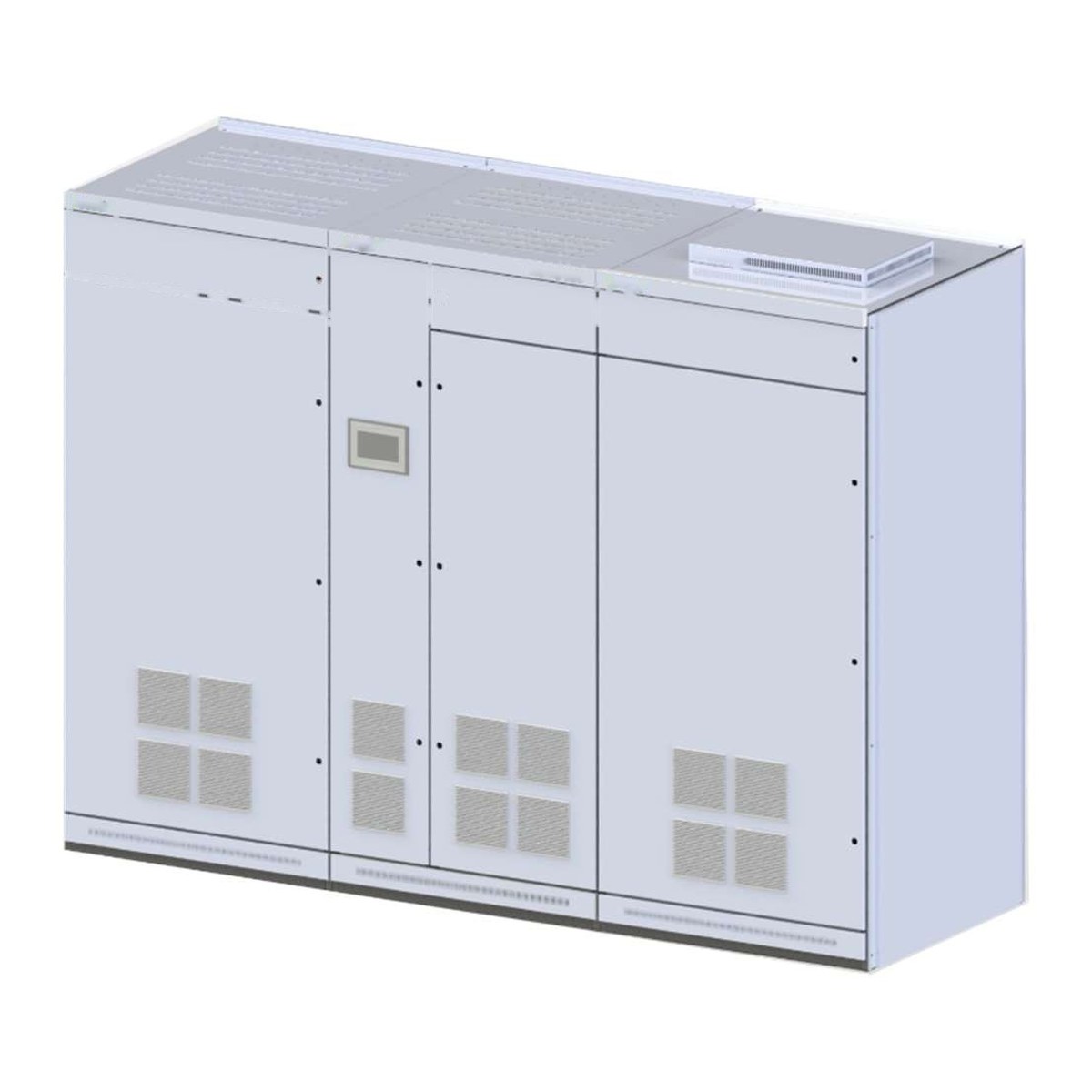

Коммутация и тиристорный ключ, силовые модули преобразователя и модули ультраконденсаторов размещаются в одном ряду шкафов; ввод сети - сверху.

Другие мощности и напряжения - по запросу.

Технические характеристики

Характеристики приведены по данным производителя и уточняются для проекта.

Применение

Чувствительная нагрузка 0,4–1,14 кВ на объектах, где случаются глубокие провалы и кратковременные перерывы питания: микроэлектроника и производство полупроводников, автомобилестроение и машиностроение, металлургия, химия и нефтехимия, горнодобывающая промышленность и порты, фармацевтика, текстильное производство, центры обработки данных. Подробнее о выборе между DVR и VAAS - в статье «Защита от провалов напряжения: DVR, VAAS и Hi-VAAS».
