ЭНТЕЛ Hi-VAAS

Описание

ЭНТЕЛ Hi-VAAS - система защиты секций и крупной нагрузки 6–35 кВ от глубоких провалов, перенапряжений и кратковременных перерывов питания. На время события быстродействующий гибридный выключатель отделяет нагрузку от сети, и каскадный преобразователь питает её от ультраконденсаторов или аккумуляторов. Мощность - до 5 МВ·А в одном устройстве, время отклика - 1–3 мс.

Принцип работы

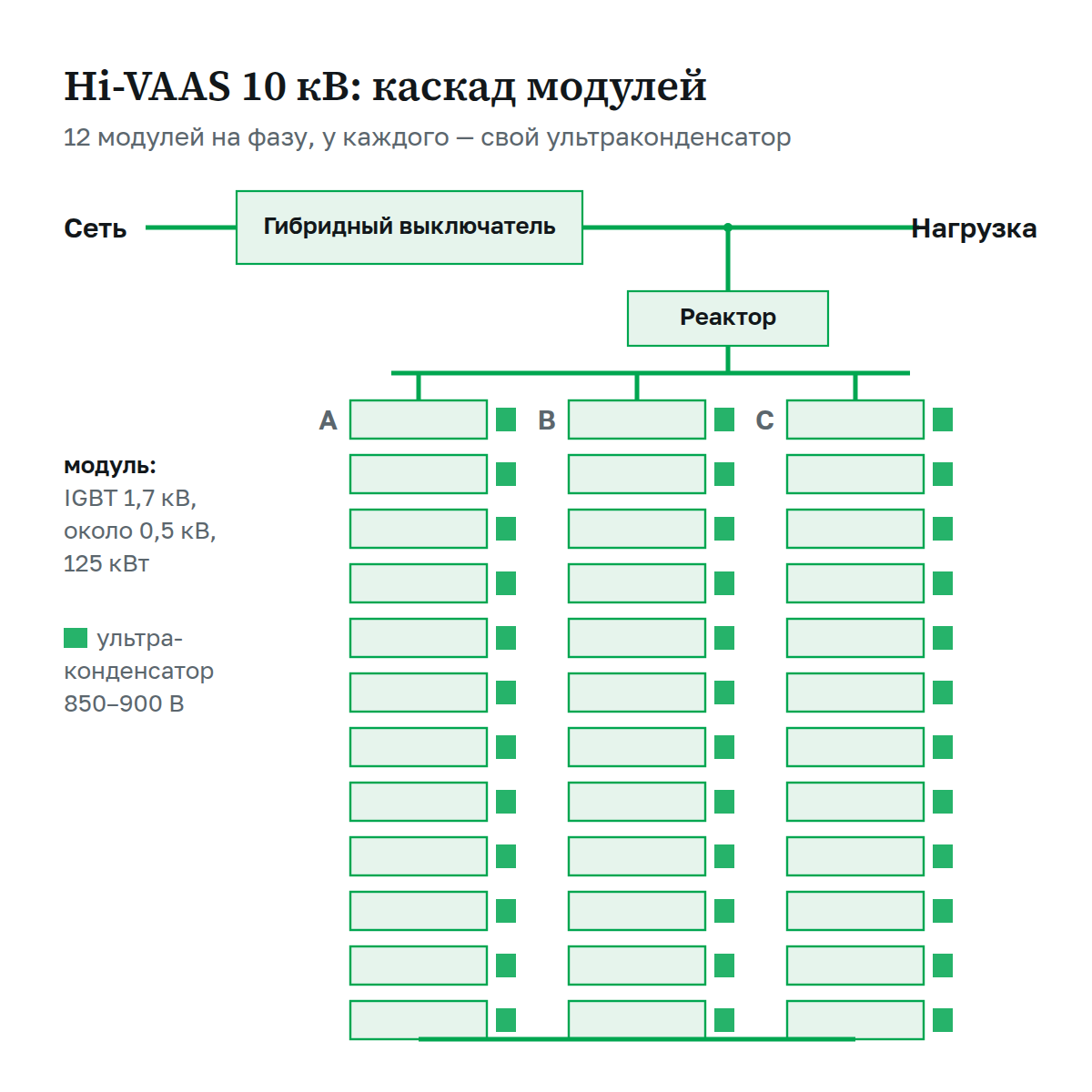

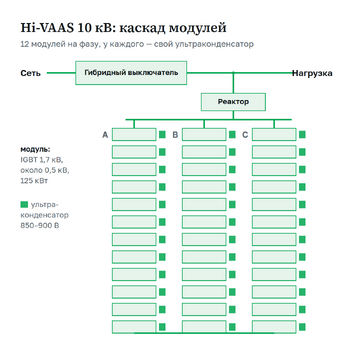

Преобразователь собран из модулей на IGBT 1,7 кВ, каждый из которых выдаёт около 0,5 кВ; модули соединены последовательно и формируют среднее напряжение. При 10 кВ на фазу приходится 12 модулей, всего 36. У каждого модуля свой ультраконденсатор.

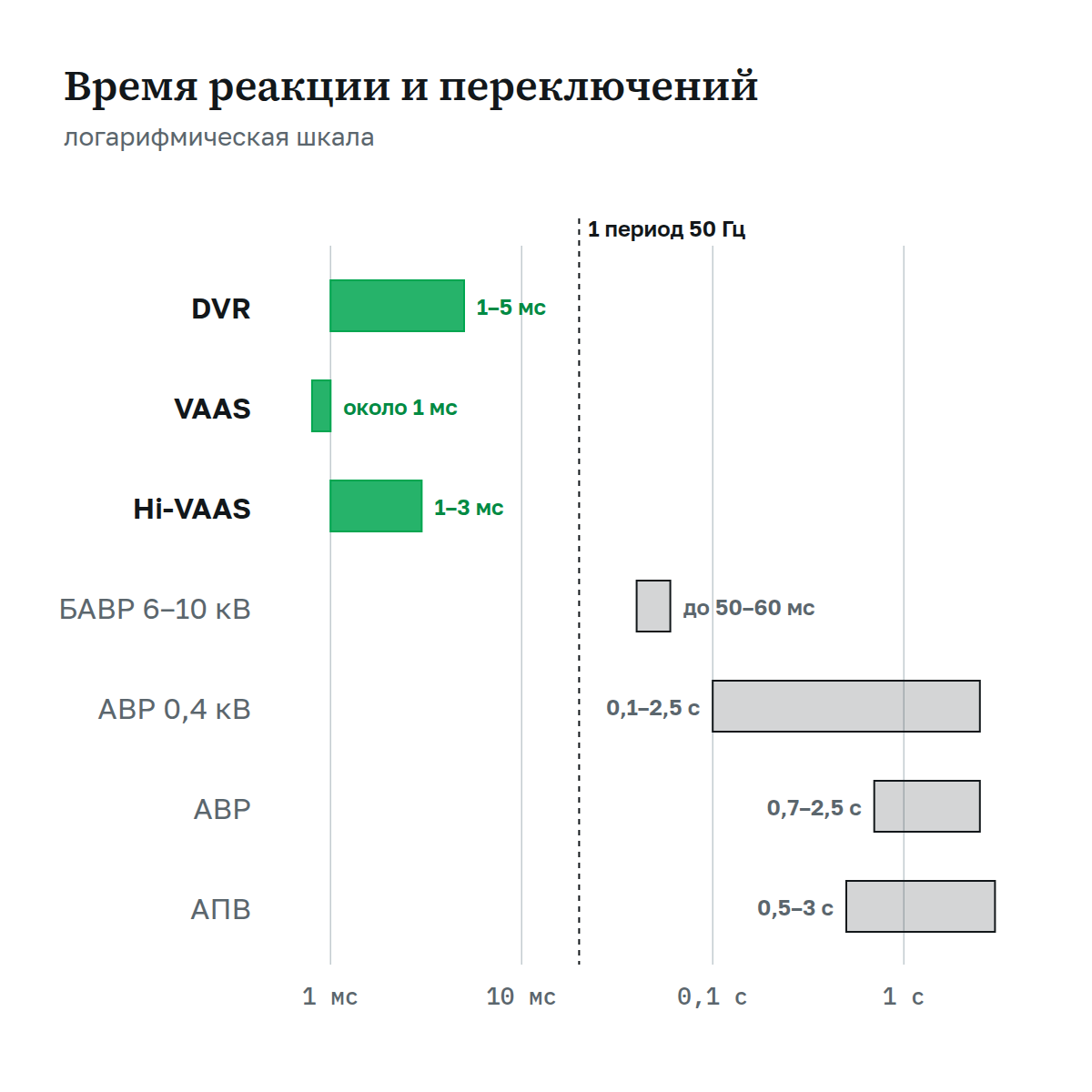

При провале или перерыве быстродействующий гибридный выключатель отделяет нагрузку от сети: тиристоры запираются менее чем за 1 мс благодаря принудительной коммутации от преобразователя, затем за 50–60 мс отключается механический выключатель. Преобразователь питает нагрузку от накопителя. После возврата сети Hi-VAAS синхронизируется, включает выключатель и подзаряжает накопитель; нагрузку можно плавно передать на сеть или на дизель-генератор.

Для сетей 0,4–1,14 кВ предназначен ЭНТЕЛ VAAS, а если провалы неглубокие (остаточное напряжение от 60 %) - ЭНТЕЛ DVR без накопителя.

Преимущества

• Питает нагрузку при любом остаточном напряжении, включая полный перерыв питания.
• Время отклика 1–3 мс, динамический отклик системы управления - менее 1 мс.
• Модульный преобразователь: мощность и напряжение набираются числом модулей.
• Накопитель на ультраконденсаторах для провалов и коротких перерывов или на аккумуляторах - чтобы дождаться запуска резервного генератора и плавно передать ему нагрузку.
• КПД - 99 % (типично).
• Система управления на сигнальных процессорах: импульсы на силовые ключи передаются по оптоволокну, регистрация событий с разрешением не хуже 1 мс, погрешность измерений не более 0,3 %.
• Байпасный выключатель - по заказу.

Пример проекта

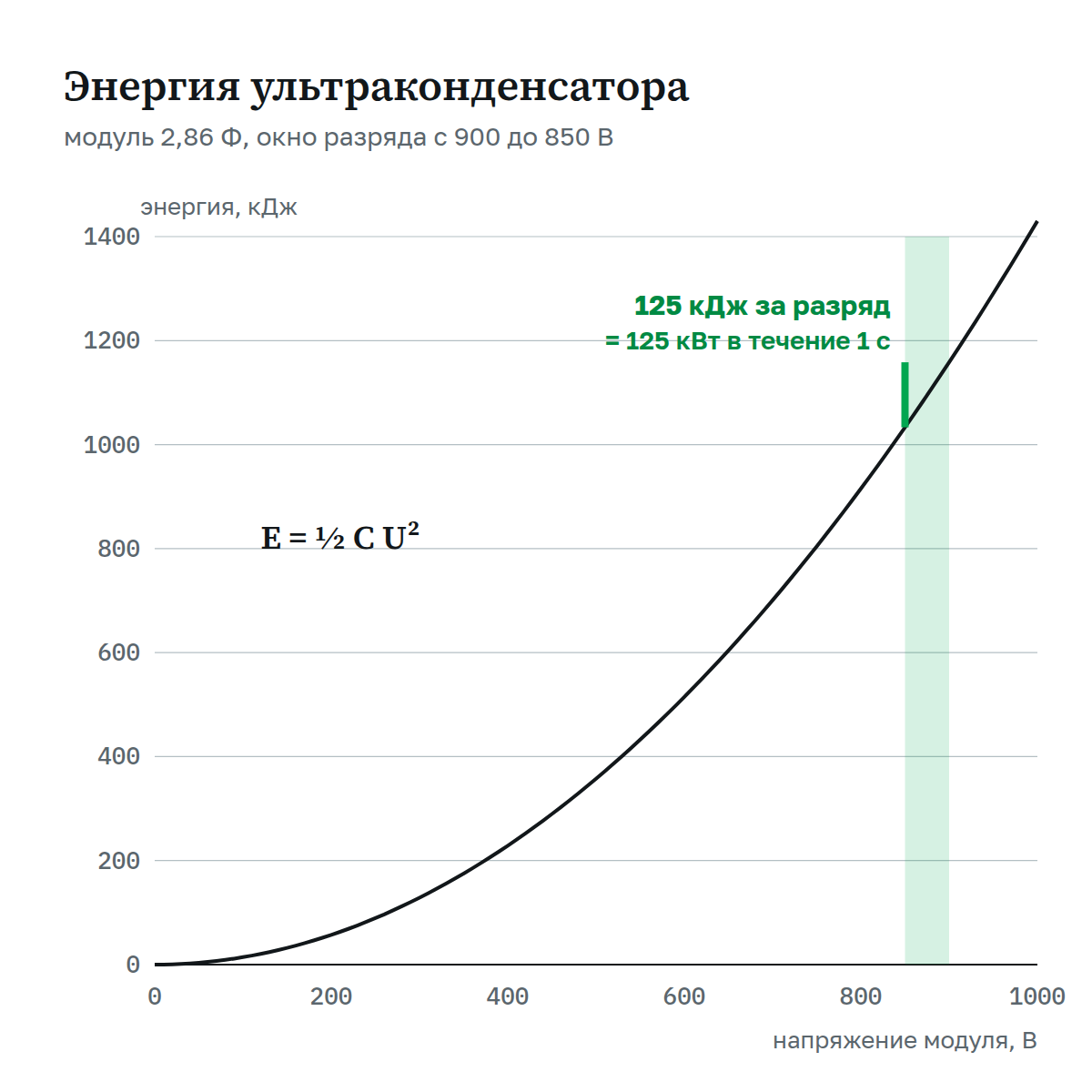

Запас энергии: каждый модуль ультраконденсаторов 2,86 Ф разряжается с 900 до 850 В и отдаёт 125 кДж - 125 кВт в течение секунды без учёта потерь; 36 модулей - 4,5 МДж.

Технические характеристики

Характеристики приведены по данным производителя и уточняются для проекта.

Применение

Секции 6–35 кВ и крупные потребители среднего напряжения, для которых глубокий провал или кратковременный перерыв означает остановку: микроэлектроника и производство полупроводников, автомобилестроение и машиностроение, металлургия, химия и нефтехимия, горнодобывающая промышленность и порты, фармацевтика, текстильное производство, центры обработки данных. Подробнее о выборе решения - в статье «Защита от провалов напряжения: DVR, VAAS и Hi-VAAS».
