ЭНТЕЛ DVR - динамический восстановитель напряжения для защиты промышленной нагрузки от провалов напряжения. Он включается последовательно между сетью и нагрузкой и за 1–5 мс добавляет к напряжению сети недостающую часть. Энергию для компенсации DVR берёт из самой сети, поэтому аккумуляторы ему не нужны. Исполнения на 0,4 кВ и 6–35 кВ.
Принцип работы

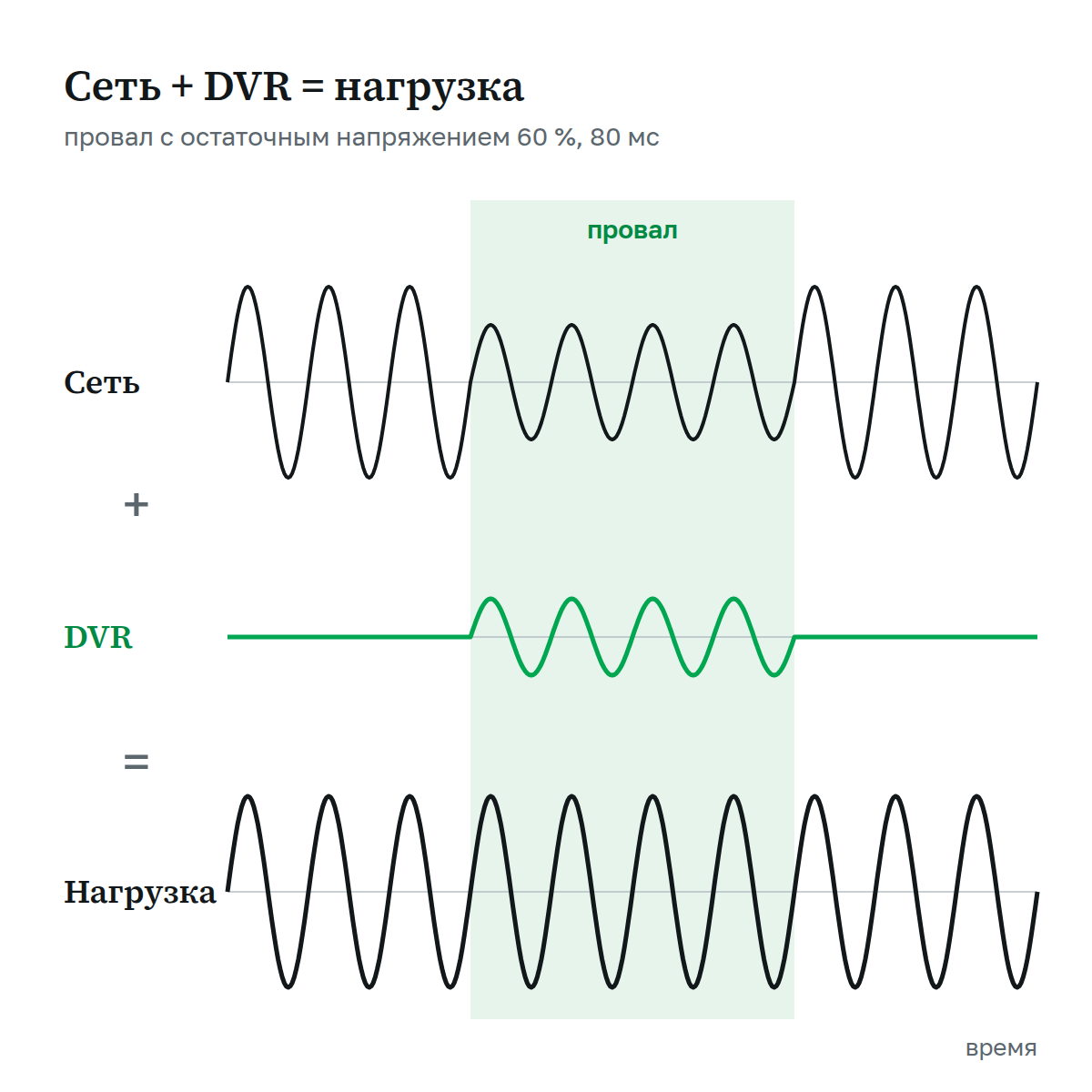

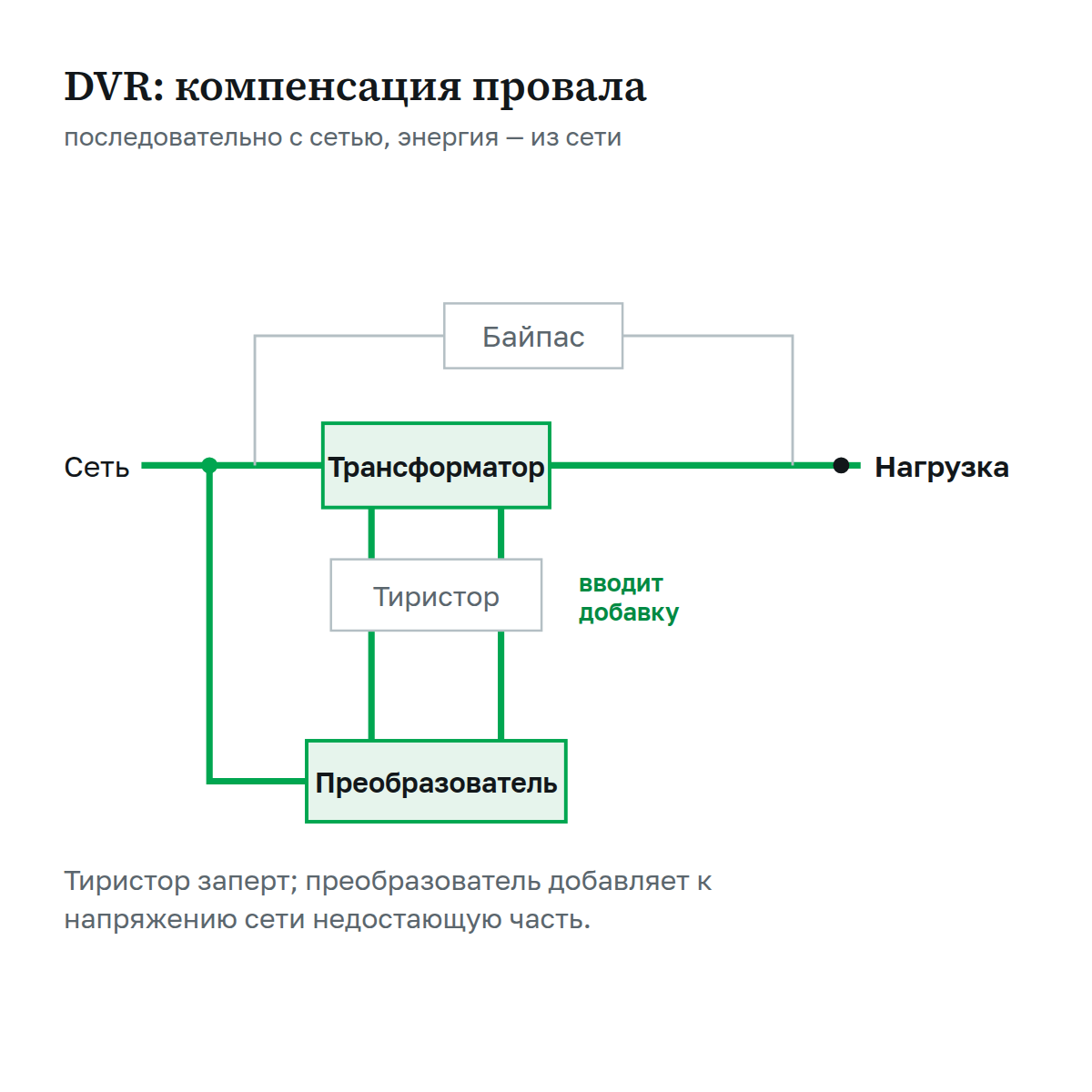

Согласующий трансформатор первичной обмоткой включён в линию. Пока сеть в норме, его вторичную обмотку шунтирует тиристорный ключ, и нагрузка получает напряжение сети; КПД в этом режиме выше 99 %. При провале ключ запирается, и IGBT-инвертор через трансформатор добавляет к напряжению сети недостающую составляющую - синфазно с прямой последовательностью основной гармоники, с автоматическим регулированием амплитуды. Сеть остаётся подключённой, нагрузка продолжает работать.
Инвертор питается от той же сети - через трансформатор, выпрямитель и звено постоянного тока. Поэтому DVR восстанавливает напряжение на нагрузке до 100 %, если остаточное напряжение не ниже 60 %, то есть при провалах глубиной до 40 %. Потребляемый из сети ток при провале растёт примерно обратно пропорционально остаточному напряжению - при 60 % почти в 1,7 раза; это учитывается при выборе защит. Для более глубоких провалов и перерывов питания предназначены ЭНТЕЛ VAAS и ЭНТЕЛ Hi-VAAS.
Режимы работы - дежурный, компенсация, восстановление и байпас; все переходы выполняются автоматически, без участия оператора. DVR вступает в работу и выходит из неё без скачков фазы и амплитуды напряжения на нагрузке.
Преимущества
- При остаточном напряжении от 60 % восстанавливает на нагрузке 100 %; исполнение 6–35 кВ при остаточном 50–60 % поддерживает на нагрузке 90 %.
- Не нужен накопитель: нет батарей, их замены и обслуживания.
- КПД в дежурном режиме выше 99 %.
- Полное время отклика 1–5 мс, реакция системы управления - менее 1 мс.
- Компенсирует перенапряжения до 110 % (однофазные - до 115 %) и выдерживает до 130 %.
- При неисправности главного тиристора мгновенно включается байпасный тиристор, за ним - выключатель с моторным приводом. Срабатывание защит устройства не прерывает питание нагрузки.
- Журнал событий, осциллограммы и тренды; связь с АСУ ТП.
Исполнения
DVR 0,4 кВ
Однофазные IGBT-модули на 1,2 или 1,7 кВ со звеном постоянного тока и выходным синусоидальным фильтром, согласующий трансформатор и двенадцать тиристоров: шесть главных и шесть байпасных. Охлаждение - принудительное воздушное. При монтаже подключаются только силовые ввод и вывод: датчики напряжения и тока встроены. Панель оператора, связь по RS-485 (Modbus).

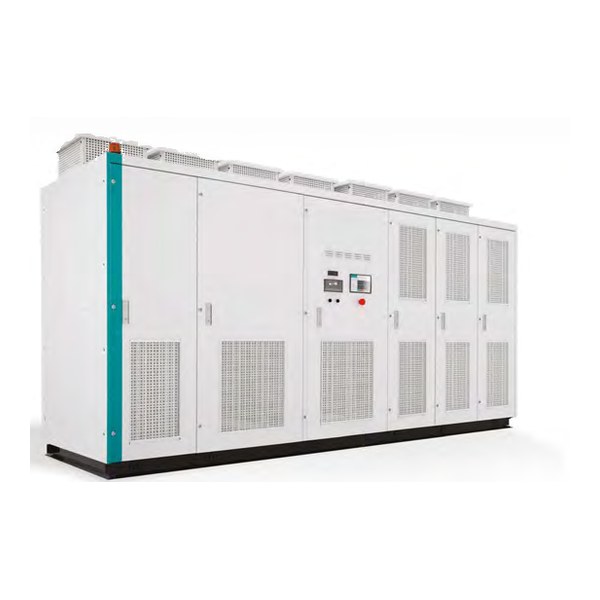

DVR 6–35 кВ

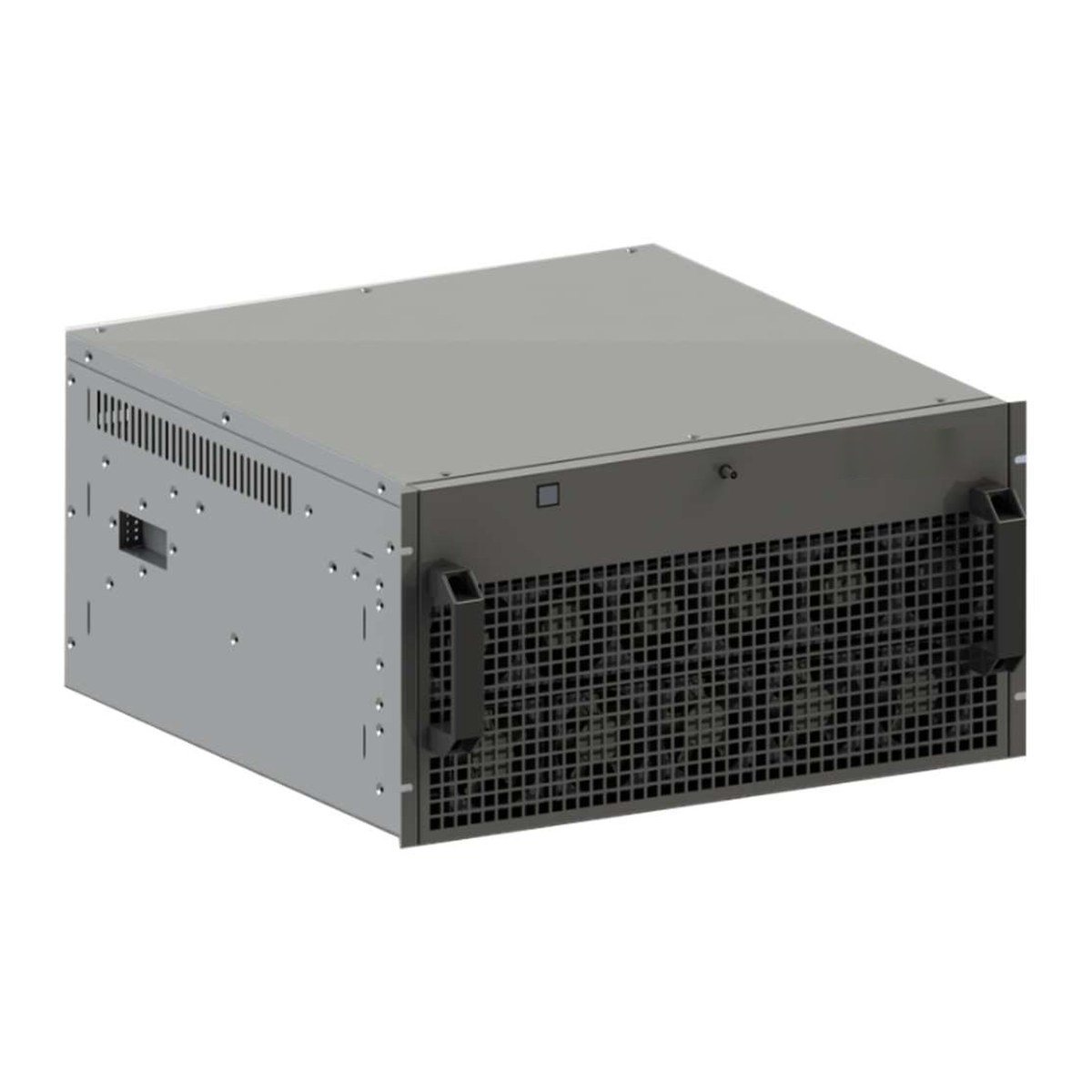

Собирается из устройств по 1,5 МВ·А; до 20 устройств работают параллельно. Силовой модуль 1,14 кВ построен на трёхуровневой топологии ANPC и работает по схеме «спина к спине»: сетевой преобразователь выпрямляет напряжение сети, выходной формирует компенсирующее напряжение. Тиристорный ключ набирается из таблеточных тиристоров на 4,5–6,5 кВ; при токе примерно до 200 А охлаждение воздушное, при большем - жидкостное. DVR подключается к цепям трансформаторов напряжения (100 или 110 В) и тока (1 или 5 А). Сенсорный экран 10 дюймов, связь по Ethernet (Modbus TCP).
| Номинальное напряжение сети | 6–6,6 кВ | 10–11 кВ | 20–22 кВ | 35–38,5 кВ |
|---|
| Наибольшее рабочее напряжение | 7,2 кВ | 12 кВ | 24 кВ | 40,5 кВ |
|---|
Технические характеристики
| Параметр | DVR 0,4 кВ | DVR 6–35 кВ |
|---|
| Сеть |
|---|
| Номинальное напряжение | 0,4 кВ | 6–35 кВ |
| Частота | 50 Гц ± 5 % |
| Число фаз | 3 |
| Мощность |
|---|
| Номинальная мощность | от 5 кВ·А | 1,5 МВ·А на устройство, до 20 устройств параллельно |
| Перегрузочная способность | 1,2 о. е. |
| Компенсация |
|---|
| Остаточное напряжение, восстанавливаемое до 100 % | от 60 % |
| При остаточном 50–60 % | - | 90 % на нагрузке |
| Перенапряжения | компенсирует до 110 % (однофазные - до 115 %), выдерживает до 130 % |
| Длительность компенсации | секунды, обычно менее 1 мин; больше по заказу | обычно 0,5 с; больше по заказу |
| Время отклика | управление - менее 1 мс; полное - 1–5 мс |
| Погрешность компенсации | менее 2 % |
| Небаланс компенсирующего напряжения | менее 3 % |
| Коэффициент гармоник напряжения | менее 4 % |
| Энергетика |
|---|
| КПД в дежурном режиме | более 99 % |
| Потери при компенсации | менее 3 % |
| Источник энергии | питающая сеть |
| Исполнение |
|---|
| Степень защиты | IP20, выше по заказу |
| Охлаждение | принудительное воздушное | воздушное или жидкостное |
| Рабочая температура | −5…+45 °C, другие по запросу |
| Уровень шума | не более 60 дБ на расстоянии 1 м |
| Интерфейс | панель оператора; RS-485, Modbus | сенсорный экран 10 дюймов; Ethernet, Modbus TCP |
Характеристики приведены по данным производителя и уточняются для проекта.
Применение
Микроэлектроника и производство полупроводников, автомобилестроение и машиностроение, металлургия, химия и нефтехимия, горнодобывающая промышленность и порты, фармацевтика, текстильное производство, центры обработки данных. DVR ставят на секцию шин или на отдельные чувствительные линии; мощность выбирают по максимальной нагрузке защищаемой шины или группы, а не по мощности питающего трансформатора.
Для подбора понадобятся номинальное напряжение, мощность и характер нагрузки, данные о провалах на объекте (лучше всего - запись анализатора качества электроэнергии), схема питания и условия установки. Подробнее о выборе - в статье «Защита от провалов напряжения: DVR, VAAS и Hi-VAAS».
