Socomec ATyS S и ATyS Sd 80 A

Выберите мощность:

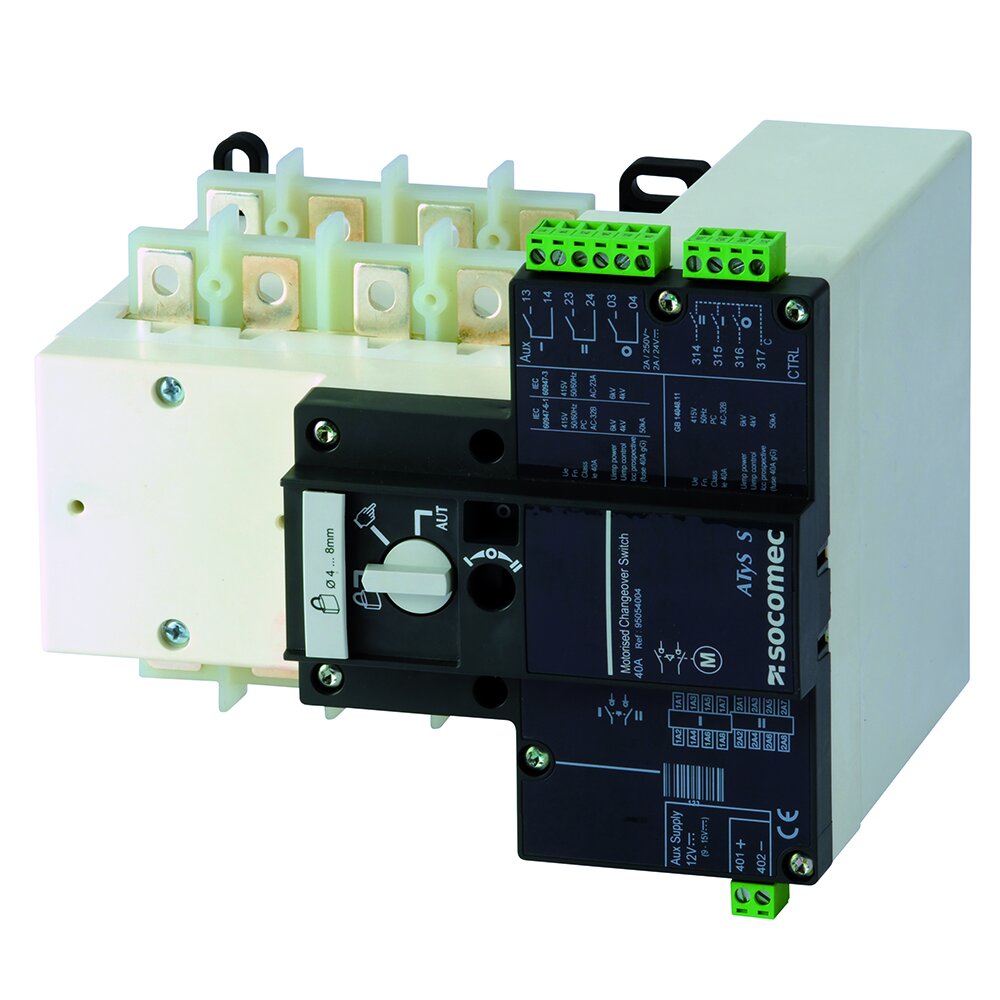

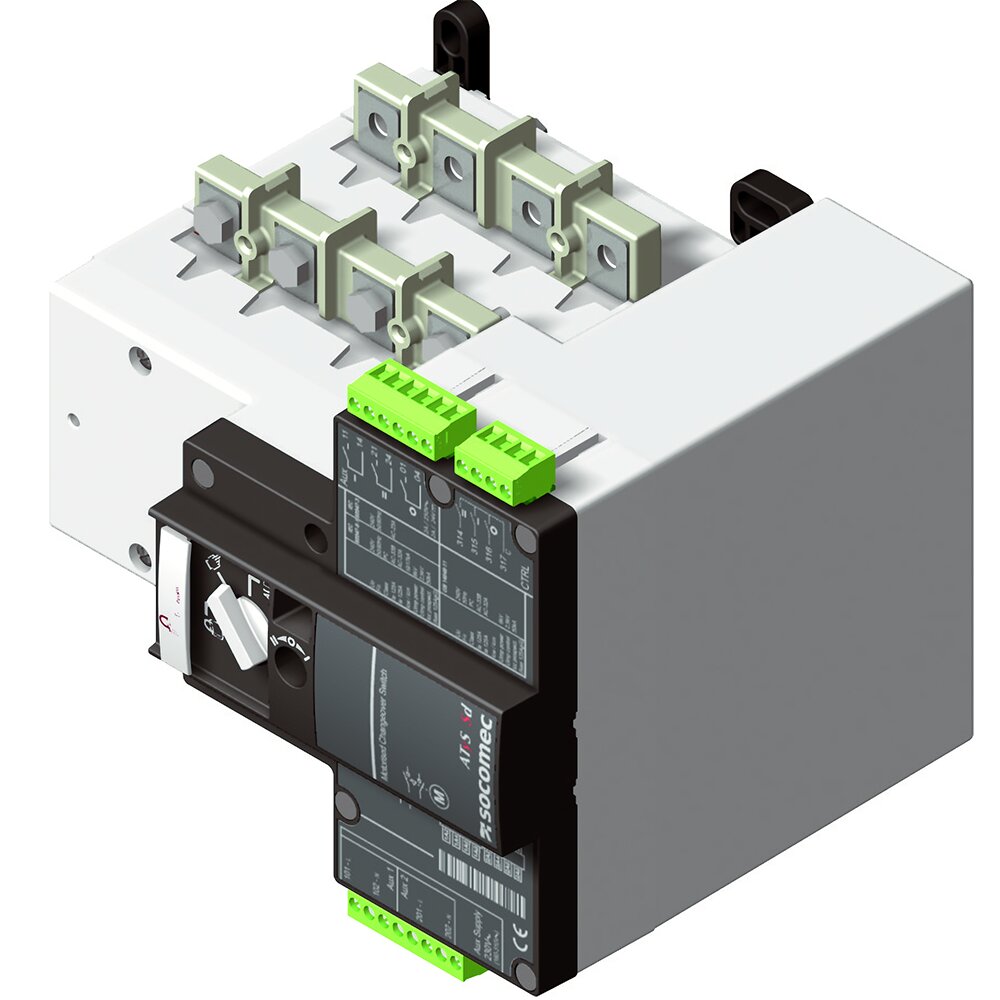

Socomec ATyS S и ATyS Sd 80 A
Показать все фотографии
    Доступен в четырех версиях с широким диапазоном (±30%).
  • одиночный источник питания 230 В AC;
  • двойной источник питания 2 x 230 В AC;
  • источник питания 12 В DC;
  • источник питания 24/48 В DC
Сила тока, А: 80
Количество полюсов: 3, 4
Запрос коммерческого предложения
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • требуемых сроков и способов поставки

Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.

Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: order@uni-jet.com или позвонить нам по телефону: 8-800-707-98-45


Настройка и инструкция

Открыть брошюру Socomec ATyS S и ATyS Sd 80 A
Мы занимаемся обслуживанием оборудования Socomec по всей России - установкой, наладкой и ремонтом. Подробнее

Компания «Юниджет»:

Для того, чтобы купить АВР, рубильники и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.

Описание

Socomec ATyS S и ATyS Sd (40 А - 125 А) - моторизованные реверсивные рубильники с индикацией положения контакта. Предназначены для осуществления переключения между двумя трехфазными источниками питания под нагрузкой. Переключение производится через удаленные «сухие» контакты от внешнего автоматического контроллера. Совместимы с ДГУ, найдут применение в системах энергоснабжения кондиционирования и вентиляции, в сферах телекоммуникации. Не требуют питания для сохранения положения, что защищает нагрузку от колебаний напряжения. Могут быть установлены в щкафы глубиной 200 мм. Доступно резервирование питания благодаря наличию двух независимых источников питания в устройстве. Просты в обслуживании.

Инструкция Socomec ATYS S и ATYS Sd

Быстрый запуск Socomec ATYS S и ATYS Sd

Дополнительная информация Socomec ATYS S и ATYS Sd

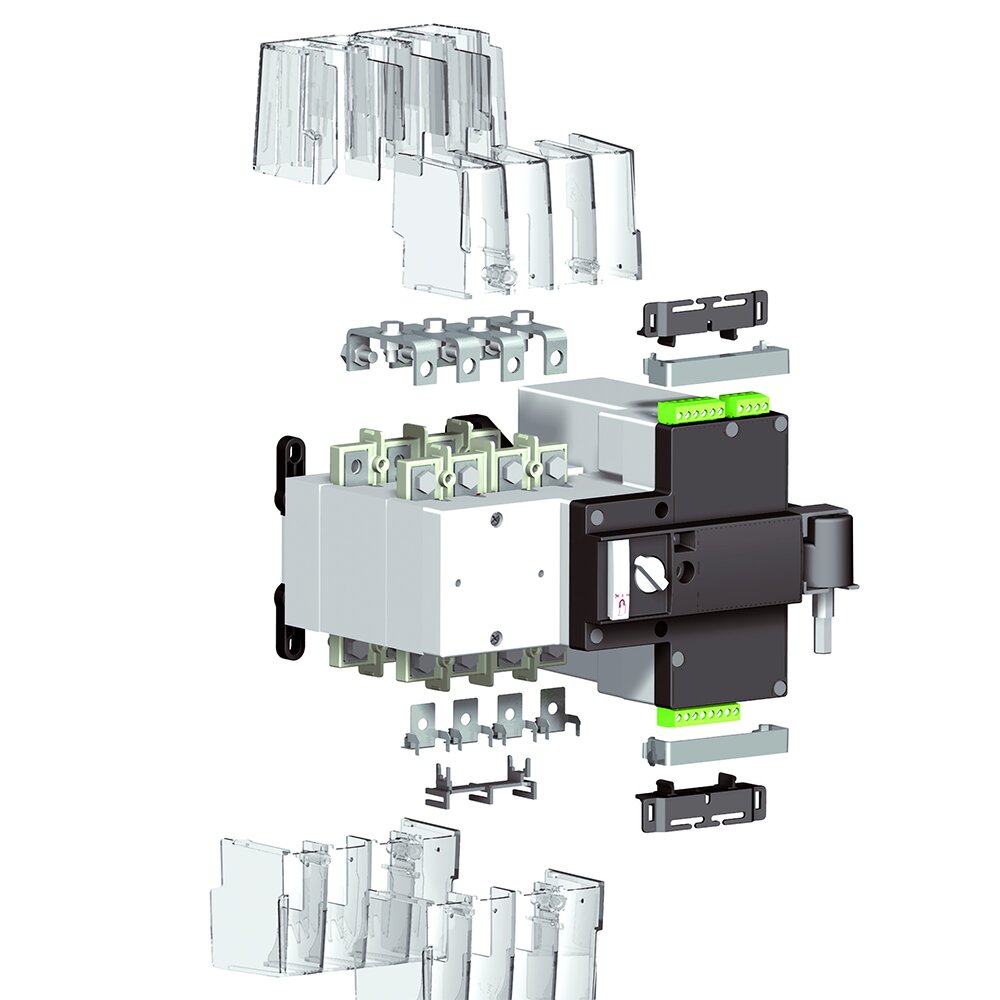

Опции

  • Шинные перемычки;
  • Отвод для измерения напряжения;
  • Клеммный стопор;
  • Клеммные крышки;
  • Автотрансформатор 400/230 VAC;
  • DIN-рейка;
  • Защиты от импульсных перенапряжений

Видео

Технические характеристики Socomec ATyS S и ATyS Sd 80 А

Термический ток Ith при 40°С 40 А 63 А 80 А 100 А 125 А
Номинальное напряжение изоляции Ui (В) (силовая цепь) 800 800 800 800 800
Номинальное импульсное выдерживаемое напряжение Uimp (кВ) (силовая цепь) 6 6 6 6 6
Номинальное напряжение изоляции Ui (В) (операционная цепь) 300 300 300 300 300
Номинальное импульсное выдерживаемое напряжение Uimp (кВ) (операционная цепь) 4 4 4 4 4
Номинальный рабочий ток Iе (А) в соответствии со стандартом IEC 60947-3
Номинальное напряжение Категория применения А/В А/В А/В А/В А/В
415 В АС АС-20 А/АС-20 В 4Q/40 63/63 80/80 100/100 125/125
415 В АС АС-21 А/АС-21 В 40/40 63/63 80/80 100/100 100/125
415 В АС АС-22 А/АС-22 В 4Q/40 63/63 80/80 100/100 100/100
415 В АС АС-23 А /АС-23 В -/40 -/63 -/63 -/63 -/63
Номинальный рабочий ток Iе (А) в соответствии со стандартом ЕС 60947-6-1
Номинальное напряжение Категория применения А/В А/В А/В А/В А/В
415 В АС АС-31 В 40 63 80 100 125
415 В АС АС -32 В 40 63 80 80 80
Стойкость к короткому замыканию, защита предохранителями (kA rms прогнозируемый ток)
Ожидаемый ток короткого замыкания (kA rms) 50 50 50 25 15
Номинальный ток предохранителя (А) 40 63 80 100 125
Перегрузочная способность
Ном. кратковременно допустимый ток 0.3 с. Icw (kA rms) 3,5 3,5 3,5 3,5 3,5
Стойкость к току короткого замыкания (без защиты)
Ном. кратковременно допустимый ток 1 с. Icw (кА rms) 2,5 2,5 2,5 2,5 2,5
Наибольшая включающая способность 4,5 4,5 4,5 4,5 4,5
Подсоединение
Максимальное поперечное сечение медного кабеля (мм2) 50 50 50 50 50
Момент затяжки мин. / макс. (Н м) 1.2/3 1.2/3 1.2/3 1.2/3 1.2/3
Время переключения (стандартная настройка)
I - 0 или II - 0 (мс) 500 500 500 500 500
I - II или II — I (мс) 1000 1000 1000 1000 1000
Длительность отсутствия электричества I - II (мс) минимум 500 500 500 500 500
Источник питания
Источник питания 12 В DC мин. / макс. (В DC) 9/15 9/15 9/15 9/15 9/15
Источник питания 24/48 В DC мин. / макс. (В DC) 17/62 17/62 17/62 17/62 17/62
Источник питания 230 В АС мин. / макс. (В АС) 160/310 160/310 160/310 160/310 160/310
Потребность мощности питания цепи управления
Источник питания 12 В DC пусковой скачок / номинал (ВА) 200/40 200/40 200/40 200/40 200/40
Источник питания 24/48 В DC пусковой скачок / номинал (В А) 200/40 200/40 200/40 200/40 200/40
Источник питания 230 В АС пусковой скачок / номинал (В А) 200/40 200/40 200/40 200/40 200/40
Механические характеристики
Срок службы (число рабочих циклов) 10000 10000 10000 10000 10000
Вес ATyS S и ATyS S d 4P (кг) 3 3 3 3 3
