Socomec ATyS S и ATyS Sd 63 A
Выберите мощность:
- Доступен в четырех версиях с широким диапазоном (±30%).
- одиночный источник питания 230 В AC;
- двойной источник питания 2 x 230 В AC;
- источник питания 12 В DC;
- источник питания 24/48 В DC
- актуального курса валют ЦБ РФ
- требуемых сроков и способов поставки
Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.
Настройка и инструкция
Открыть брошюру (PDF) Socomec ATyS S и ATyS Sd 63 AКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить АВР, рубильники и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.
Описание

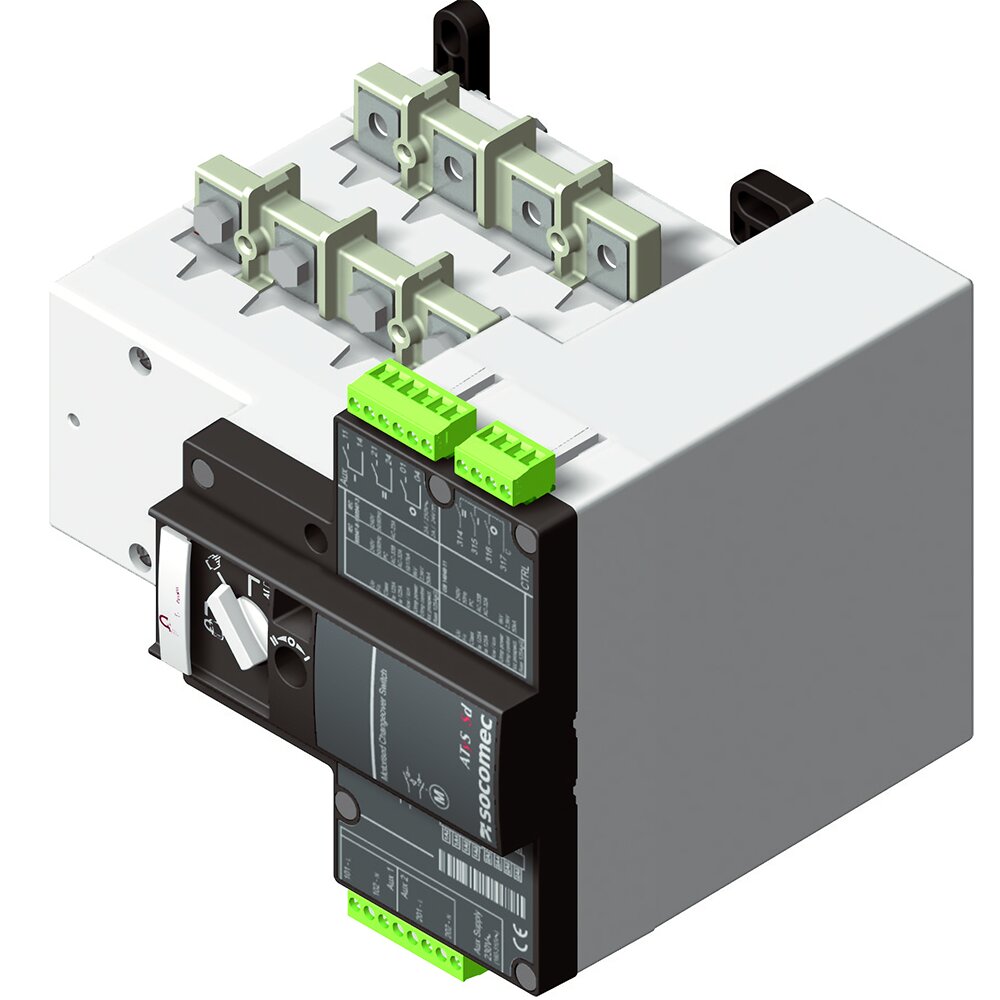

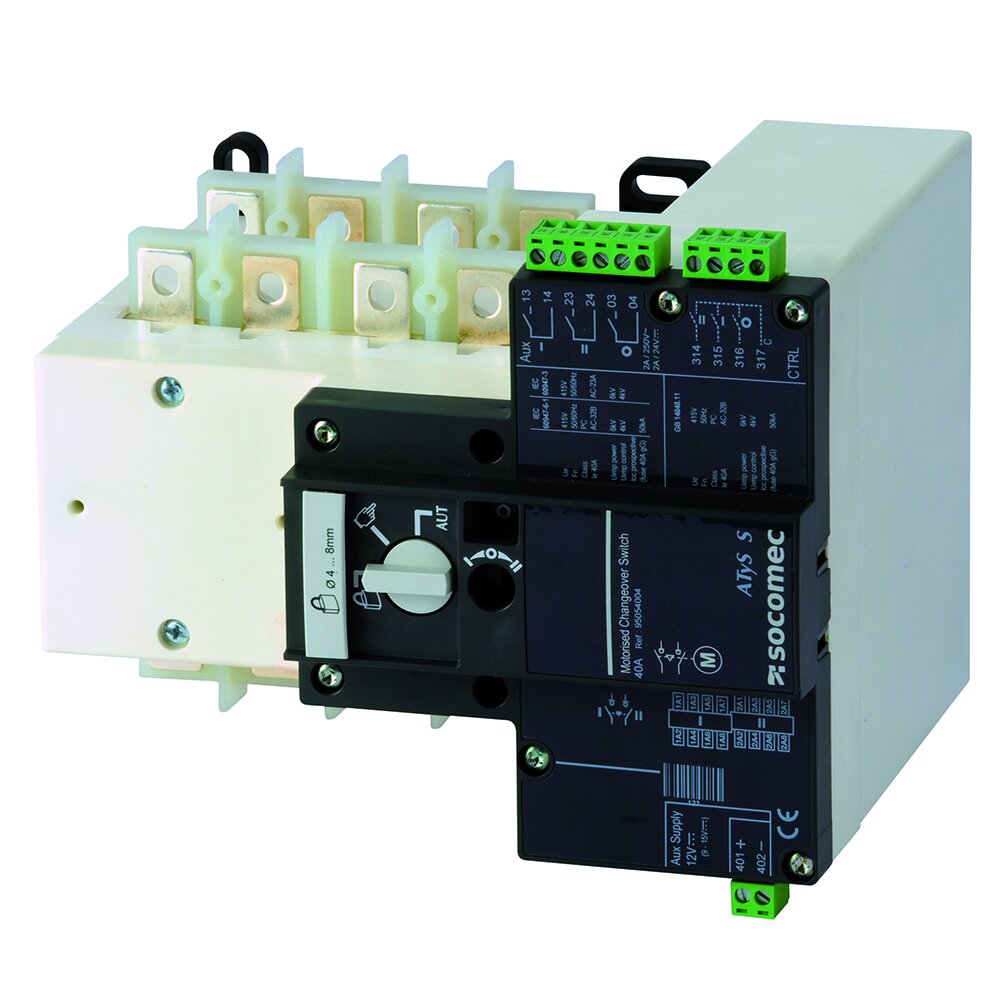

Socomec ATyS S и ATyS Sd (40 А - 125 А) - моторизованные реверсивные рубильники с индикацией положения контакта. Предназначены для осуществления переключения между двумя трехфазными источниками питания под нагрузкой. Переключение производится через удаленные «сухие» контакты от внешнего автоматического контроллера. Совместимы с ДГУ, найдут применение в системах энергоснабжения кондиционирования и вентиляции, в сферах телекоммуникации. Не требуют питания для сохранения положения, что защищает нагрузку от колебаний напряжения. Могут быть установлены в щкафы глубиной 200 мм. Доступно резервирование питания благодаря наличию двух независимых источников питания в устройстве. Просты в обслуживании.
Инструкция Socomec ATYS S и ATYS Sd
Быстрый запуск Socomec ATYS S и ATYS Sd
Дополнительная информация Socomec ATYS S и ATYS Sd

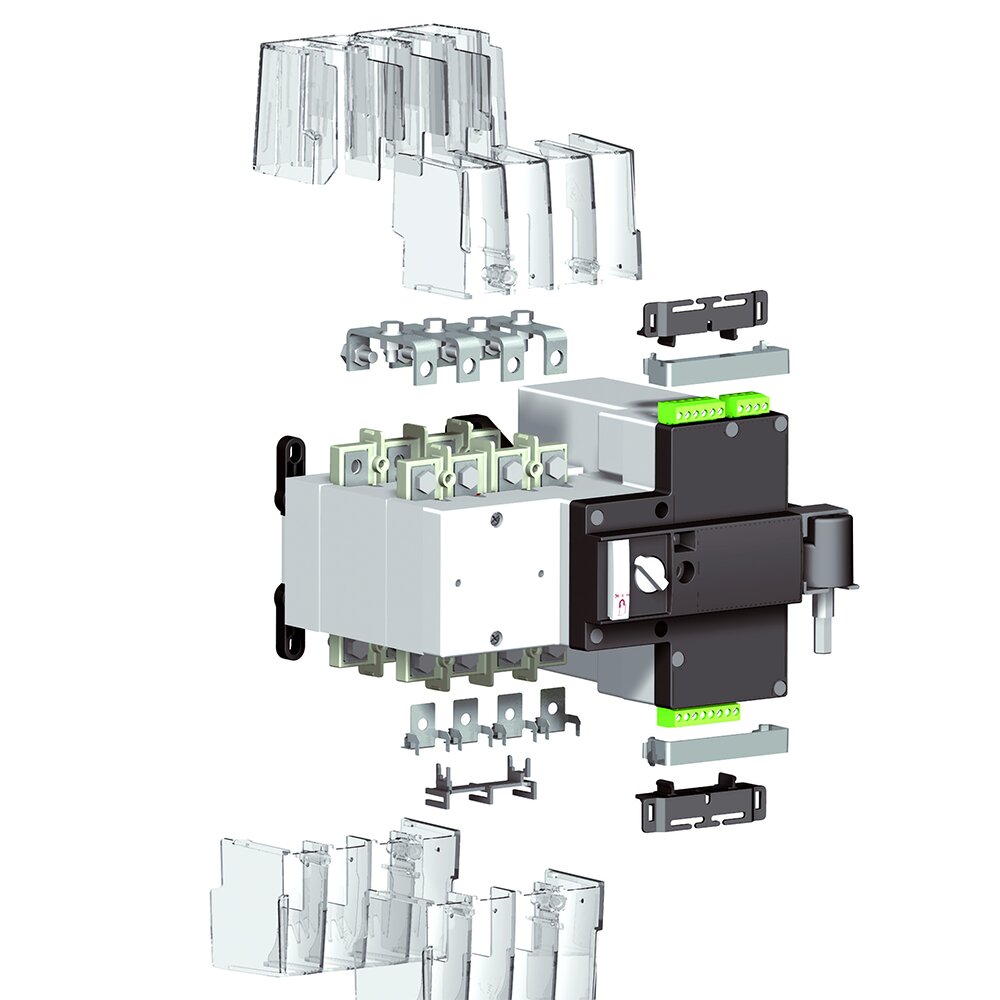

Опции
- Шинные перемычки;
- Отвод для измерения напряжения;
- Клеммный стопор;
- Клеммные крышки;
- Автотрансформатор 400/230 VAC;
- DIN-рейка;
- Защиты от импульсных перенапряжений
Видео
Технические характеристики Socomec ATyS S и ATyS Sd 63 А
| Термический ток Ith при 40°С | 40 А | 63 А | 80 А | 100 А | 125 А | |
| Номинальное напряжение изоляции Ui (В) (силовая цепь) | 800 | 800 | 800 | 800 | 800 | |
| Номинальное импульсное выдерживаемое напряжение Uimp (кВ) (силовая цепь) | 6 | 6 | 6 | 6 | 6 | |
| Номинальное напряжение изоляции Ui (В) (операционная цепь) | 300 | 300 | 300 | 300 | 300 | |
| Номинальное импульсное выдерживаемое напряжение Uimp (кВ) (операционная цепь) | 4 | 4 | 4 | 4 | 4 | |
| Номинальный рабочий ток Iе (А) в соответствии со стандартом IEC 60947-3 | ||||||
| Номинальное напряжение | Категория применения | А/В | А/В | А/В | А/В | А/В |
| 415 В АС | АС-20 А/АС-20 В | 4Q/40 | 63/63 | 80/80 | 100/100 | 125/125 |
| 415 В АС | АС-21 А/АС-21 В | 40/40 | 63/63 | 80/80 | 100/100 | 100/125 |
| 415 В АС | АС-22 А/АС-22 В | 4Q/40 | 63/63 | 80/80 | 100/100 | 100/100 |
| 415 В АС | АС-23 А /АС-23 В | -/40 | -/63 | -/63 | -/63 | -/63 |
| Номинальный рабочий ток Iе (А) в соответствии со стандартом ЕС 60947-6-1 | ||||||
| Номинальное напряжение | Категория применения | А/В | А/В | А/В | А/В | А/В |
| 415 В АС | АС-31 В | 40 | 63 | 80 | 100 | 125 |
| 415 В АС | АС -32 В | 40 | 63 | 80 | 80 | 80 |
| Стойкость к короткому замыканию, защита предохранителями (kA rms прогнозируемый ток) | ||||||
| Ожидаемый ток короткого замыкания (kA rms) | 50 | 50 | 50 | 25 | 15 | |
| Номинальный ток предохранителя (А) | 40 | 63 | 80 | 100 | 125 | |
| Перегрузочная способность | ||||||
| Ном. кратковременно допустимый ток 0.3 с. Icw (kA rms) | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | |
| Стойкость к току короткого замыкания (без защиты) | ||||||
| Ном. кратковременно допустимый ток 1 с. Icw (кА rms) | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | |
| Наибольшая включающая способность | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | |
| Подсоединение | ||||||
| Максимальное поперечное сечение медного кабеля (мм2) | 50 | 50 | 50 | 50 | 50 | |
| Момент затяжки мин. / макс. (Н м) | 1.2/3 | 1.2/3 | 1.2/3 | 1.2/3 | 1.2/3 | |
| Время переключения (стандартная настройка) | ||||||
| I - 0 или II - 0 (мс) | 500 | 500 | 500 | 500 | 500 | |
| I - II или II — I (мс) | 1000 | 1000 | 1000 | 1000 | 1000 | |
| Длительность отсутствия электричества I - II (мс) минимум | 500 | 500 | 500 | 500 | 500 | |
| Источник питания | ||||||
| Источник питания 12 В DC мин. / макс. (В DC) | 9/15 | 9/15 | 9/15 | 9/15 | 9/15 | |
| Источник питания 24/48 В DC мин. / макс. (В DC) | 17/62 | 17/62 | 17/62 | 17/62 | 17/62 | |
| Источник питания 230 В АС мин. / макс. (В АС) | 160/310 | 160/310 | 160/310 | 160/310 | 160/310 | |
| Потребность мощности питания цепи управления | ||||||
| Источник питания 12 В DC пусковой скачок / номинал (ВА) | 200/40 | 200/40 | 200/40 | 200/40 | 200/40 | |
| Источник питания 24/48 В DC пусковой скачок / номинал (В А) | 200/40 | 200/40 | 200/40 | 200/40 | 200/40 | |
| Источник питания 230 В АС пусковой скачок / номинал (В А) | 200/40 | 200/40 | 200/40 | 200/40 | 200/40 | |
| Механические характеристики | ||||||
| Срок службы (число рабочих циклов) | 10000 | 10000 | 10000 | 10000 | 10000 | |
| Вес ATyS S и ATyS S d 4P (кг) | 3 | 3 | 3 | 3 | 3 | |
