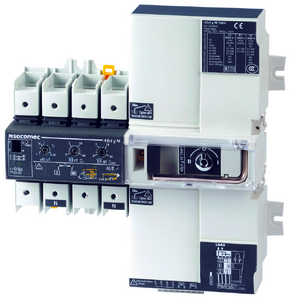

Socomec ATyS g M
Выберите мощность:
- Модульный автоматический реверсивный рубильник;
- Крепеж на DIN рейку или монтажную плату;
- Поворотная рукоятка в комплекте.
Настройка и инструкция
Открыть брошюру Socomec ATyS g M- актуального курса валют ЦБ РФ
- требуемых сроков и способов поставки
Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.
Наличие представленного оборудования и сроки поставки Вы можете уточнить у наших специалистов.
| Артикул | Наименование | Цена |
|---|---|---|
| 93532004 | ATyS g M Реверсивный рубильник с мотор приводом с контроллером АВР 2X40A F 230Vac | 45 474 руб. |
| 93532006 | ATyS g M Реверсивный рубильник с мотор приводом с контроллером АВР 2X63A F 230Vac | 48 294 руб. |
| 93532008 | ATyS g M - 2P 80A 230Vac Реверсивный рубильник с мотор приводом с контроллером АВР | 50 762 руб. |
| 93532010 | ATyS g M - 2P 100A 230Vac Реверсивный рубильник с мотор приводом с контроллером АВР | 53 229 руб. |
| 93532012 | ATyS g M - 2P 125A 230Vac Реверсивный рубильник с мотор приводом с контроллером АВР | 53 934 руб. |
| 93532016 | ATyS g M Реверсивный рубильник с мотор приводом с контроллером АВР 2Х160A 230Vac | 61 690 руб. |
| 93544004 | ATyS g M Реверсивный рубильник с мотор приводом с контроллером АВР 4X40A F 230/400Vac | 82 488 руб. |
| 93544006 | ATyS g M Реверсивный рубильник с мотор приводом с контроллером АВР 4X63A F 230/400Vac | 95 178 руб. |
| 93544008 | ATyS g M Реверсивный рубильник с мотор приводом с контроллером АВР 4X80A F 230/400Vac | 105 754 руб. |
| 93544010 | ATyS g M Реверсивный рубильник с мотор приводом с контроллером АВР 4X100A F 230/400Vac | 119 502 руб. |
| 93544012 | ATyS g M Реверсивный рубильник с мотор приводом с контроллером АВР 4X125A F 230/400Vac | 129 020 руб. |
| 93544016 | ATyS g M Реверсивный рубильник с мотор приводом с контроллером АВР 4X160A F 230/400Vac | 148 760 руб. |
Стоимость может быть изменена без предварительного уведомления. Информация об оферте.
Компания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить АВР, рубильники и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.
Описание
ATyS g M - модульный автоматический реверсивный рубильник. Предназначен для мониторинга и переключения под нагрузкой между двумя источниками питания в автоматическом (в соответствии с параметрами установленными с помощью четырех потенциометров и четырех переключателей (DIP Swiches)), ручном или дистанционном режиме. Спроектирован для приложений «сеть / генераторная установка». Интегрированный контроллер ATyS g M был разработан для обеспечения запуска генераторной установки, испытания на нагрузку и т.д., вместе с контролем напряжения и частоты обоих источников для трехфазных и однофазных сетей
Доступные исполнения:
- Однофазные или трехфазные;
- От 40 А до 160 А;
- Крепление на DIN-рейку или монтажную панель;
- Поворотная рукоятка в комплекте
Видео
Технические характеристики Socomec ATyS g M (40 А — 160 А)
|
| 40A | 63A | 80A | 100A | 125A | 160A | |
| Частота | 50/60 Гц | 50/60 Гц | 50/60 Гц | 50/60 Гц | 50/60 Гц | 50/60 Гц | |
| Термический ток Ith при 40°C (A) | 40 | 63 | 80 | 100 | 125 | 160 | |
| Термический ток Ith при 50°C (A) | 40 | 63 | 80 | 100 | 110 | 125 | |
| Термический ток Ith при 60°C (A) | 40 | 50 | 63 | 80 | 100 | 125 | |
| Термический ток Ith при 70°C (A) | 40 | 40 | 50 | 63 | 80 | 100 | |
| Номинальное напряжение изоляции Ui (В) (силовая цепь) | 800 | 800 | 800 | 800 | 800 | 800 | |
| Номинальное импульсное выдерживаемое напряжение Uimp (kВ) (силовая цепь) | 6 | 6 | 6 | 6 | 6 | 6 | |
| Номинальное напряжение изоляции Ui (В) (операционная цепь) | 300 | 300 | 300 | 300 | 300 | 300 | |
| Номинальное импульсное выдерживаемое напряжение Uimp (kВ) (операционная цепь) | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | |
| Номинальный рабочий ток (A) в соответствии со стандартом IEC 60947-3 при 415 VAC (40 °C) | AC 21A / 21 B | 40/40 | 63/63 | 80/80 | 100/100 | 125/125 | 160/160 |
| AC 22A / 22 B | 40/40 | 63/63 | 80/80 | 100/100 | 125/125 | 125/160 | |
| AC 23A / 23 B | 40/40 | 63/63 | 80/80 | 100/100 | 125/125 | 125/160 | |
| Номинальный рабочий ток (A) в соответствии со стандартом IEC 60947-6-1 415 VAC (40 °C) | AC 33B / AC32B
AC 33iB | 40/40 | 63/63 | 80/80 | 100/100 | 125/125 | 125/160 |
| Стойкость к короткому замыканию, защита предохранителями (kA rms прогнозируемый ток)
| Ожидаемый ток короткого замыкания (kA rms) | 50 | 50 | 50 | 50 | 50 | 40 |
| Номинальный ток предохранителя (A) | 40 | 63 | 80 | 100 | 125 | 160 | |
| Перегрузочная способность | Ном. кратковременно допустимый ток 1 с. Icw (kA rms) | 4 | 4 | 4 | 4 | 4 | 4 |
| Ном. кратковременно допустимый ток 3 с. Icw (kA rms) | 10 | 10 | 10 | 10 | 10 | 10 | |
| Время переключения (стандартная настройка) | I-II или II-I (мс) | 180 | 180 | 180 | 180 | 180 | 180 |
| Длительность отсутствия электричества I - II (мс) минимум | 90 | 90 | 90 | 90 | 90 | 90 | |
| I-O / O-I / II-O / O-II (мс) | 45 | 45 | 45 | 45 | 45 | 45 | |
| Питание | Пусковой ток(A) | 20 | 20 | 20 | 20 | 20 | 20 |
| Потребление в стабилизированном состоянии (VA) | 6 | 6 | 6 | 6 | 6 | 6 | |
| Механические характеристики | Срок службы (число рабочих циклов) | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 |
| Присоединение ((!) не совместим с алюминиевыми кабелями) | Минимальное поперечное сечение медного кабеля (мм2) | 10 | 10 | 10 | 10 | 10 | 10 |
| Максимальное поперечное сечение медного кабеля (мм2) | 70 | 70 | 70 | 70 | 70 | 70 | |
| Equipment class (According to IEC 60947-6-1) | PC | PC | PC | PC | PC | PC | |
| EMC environment | A | A | A | A | A | A | |
