Socomec ATyS g M 125 A

Выберите мощность:

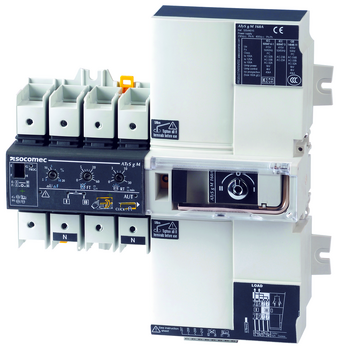

Socomec ATyS g M 125 A
  • Модульный автоматический реверсивный рубильник;
  • От 40 до 160 А;
  • 2 или 4 полюса;
  • Крепеж на DIN рейку или монтажную плату;
  • Поворотная рукоятка в комплекте.
Сила тока, А: 125
Количество полюсов: 2, 4
Цена: от 58 724 руб., формируется исходя из:
  • актуального курса валют ЦБ РФ
  • требуемых сроков и способов поставки

Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.

Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: order@uni-jet.com или позвонить нам по телефону: 8-800-707-98-45


АртикулНаименованиеЦена
93532012ATyS g M - 2P 125A 230Vac Реверсивный рубильник с мотор приводом с контроллером АВР58 724 руб.
93544012ATyS g M Реверсивный рубильник с мотор приводом с контроллером АВР 4X125A F 230/400Vac140 477 руб.

Стоимость может быть изменена без предварительного уведомления. Информация об оферте.

Настройка и инструкция

Открыть брошюру Socomec ATyS g M 125 A
Мы занимаемся обслуживанием оборудования Socomec по всей России - установкой, наладкой и ремонтом. Подробнее

Компания «Юниджет»:

Для того, чтобы купить АВР, рубильники и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.

Описание

ATyS g M - модульный автоматический реверсивный рубильник. Предназначен для мониторинга и переключения под нагрузкой между двумя источниками питания в автоматическом (в соответствии с параметрами установленными с помощью четырех потенциометров и четырех переключателей (DIP Swiches)), ручном или дистанционном режиме. Спроектирован для приложений «сеть / генераторная установка». Интегрированный контроллер ATyS g M был разработан для обеспечения запуска генераторной установки, испытания на нагрузку и т.д., вместе с контролем напряжения и частоты обоих источников для трехфазных и однофазных сетей


Инструкция Socomec ATYS g M

Быстрый запуск ATyS g M 2p

Быстрый запуск ATyS g M 4p




Доступные исполнения:

  • Однофазные или трехфазные;
  • От 40 А до 160 А;
  • Крепление на DIN-рейку или монтажную панель;
  • Поворотная рукоятка в комплекте

Видео


Технические характеристики Socomec ATyS g M 125 А



40 A

63 A

80 A

100 A

125 A

160 A

Частота

50/60 Гц

50/60 Гц

50/60 Гц

50/60 Гц

50/60 Гц

50/60 Гц

Термический ток Ith при 40°C (A)

40

63

80

100

125

160

Термический ток Ith при 50°C (A)

40

63

80

100

110

125

Термический ток Ith при 60°C (A)

40

50

63

80

100

125

Термический ток Ith при 70°C (A)

40

40

50

63

80

100

Номинальное напряжение изоляции Ui (В) (силовая цепь)

800

800

800

800

800

800

Номинальное импульсное выдерживаемое напряжение Uimp (kВ) (силовая цепь)

6

6

6

6

6

6

Номинальное напряжение изоляции Ui (В) (операционная цепь)

300

300

300

300

300

300

Номинальное импульсное выдерживаемое напряжение Uimp (kВ) (операционная цепь)

2.5

2.5

2.5

2.5

2.5

2.5

Номинальный рабочий ток (A) в соответствии со стандартом IEC 60947-3 при 415 VAC (40 °C)

AC 21A / 21 B

40/40

63/63

80/80

100/100

125/125

160/160

AC 22A / 22 B

40/40

63/63

80/80

100/100

125/125

125/160

AC 23A / 23 B

40/40

63/63

80/80

100/100

125/125

125/160

Номинальный рабочий ток (A) в соответствии со стандартом IEC 60947-6-1 415 VAC (40 °C)

AC 33B / AC32B



AC 33iB

40/40

63/63

80/80

100/100

125/125

125/160

Стойкость к короткому замыканию, защита предохранителями (kA rms прогнозируемый ток)



Ожидаемый ток короткого замыкания (kA rms)

50

50

50

50

50

40

Номинальный ток предохранителя (A)

40

63

80

100

125

160

Перегрузочная способность

Ном. кратковременно допустимый ток 1 с. Icw (kA rms)

4

4

4

4

4

4

Ном. кратковременно допустимый ток 3 с. Icw (kA rms)

10

10

10

10

10

10

Время переключения (стандартная настройка)

I-II или II-I (мс)

180

180

180

180

180

180

Длительность отсутствия электричества I - II (мс) минимум

90

90

90

90

90

90

I-O / O-I / II-O / O-II (мс)

45

45

45

45

45

45

Питание

Пусковой ток(A)

20

20

20

20

20

20

Потребление в стабилизированном состоянии (VA)

6

6

6

6

6

6

Механические характеристики

Срок службы (число рабочих циклов)

10000

10000

10000

10000

10000

10000

Присоединение ((!) не совместим с алюминиевыми кабелями)

Минимальное поперечное сечение медного кабеля (мм2)

10

10

10

10

10

10

Максимальное поперечное сечение медного кабеля (мм2)

70

70

70

70

70

70

Equipment class (According to IEC 60947-6-1)

PC

PC

PC

PC

PC

PC

EMC environment

A

A

A

A

A

A
