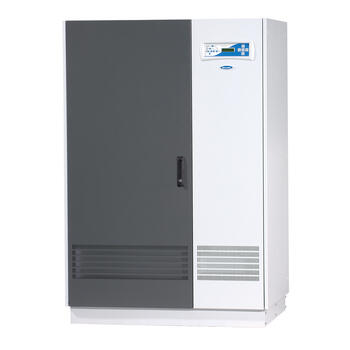

Tescom XT300 300 кВА
Выберите мощность:
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Настройка и инструкция
Открыть брошюру Tescom XT300 300 кВАКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Российские аналоги с малым сроком поставки
Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.
Описание
Промышленный трёхфазный ИБП Tescom XT3300 рассчитан на номинальную мощность 300 кВА (240 кВт) с коэффициентом мощности 0,8. На входе поддерживается напряжение 220/380 В AC (230/400 В AC) 3Ф + N + PE с допуском ±15 %, а байпас функционирует при 220/380 В AC (230/400 В AC) 3Ф + N ±10 %. Частота входа и байпаса составляет 50–60 Гц с разрешённым отклонением ±5 %. Встроенный или внешний гальванический трансформатор, а также опциональный 12- или 18-импульсный выпрямитель позволяют снизить искажения на входе и повысить устойчивость к сетевым помехам.
На выходе устройство поддерживает напряжение 380/400 В AC (3Ф + N) со статической точностью ±1 % и динамическим отклонением ±5 % при резких изменениях нагрузки. Время восстановления выходного напряжения не превышает 25 мс, а перегрузочную способность обеспечивают длительные режимы: 100–125 % нагрузки в течение 10 мин или 125–150 % нагрузки в течение 1 мин (при больших перегрузках включается байпас). Крест-фактор 3:1 позволяет корректно питать нелинейные потребители, а показатели гармонических искажений THD не превышают 3 % (линейная нагрузка) или 5 % (нелинейная).
Ключевые особенности
- Выходной разделительный трансформатор
- Надежная работа с нелинейными и реактивными нагрузками
- Промышленный уровень надежности
- КПД до 92%
- Статический байпас
- ЖК-дисплей на передней панели
- Память на 64/128 события (в зависимости от модели)
- RS232 и релейные выходы
- Возможность вручную установить диапазоны входного и выходного напряжения
- Поддержка SNMP
- Программное обеспечение для удаленного мониторинга T-MON
- Параллельная работа до 4 устройств
Инструкция для Tescom XT 300 на 250 и 300 кВА
Технические характеристики Tescom XT3300 (300 кВА)
| Модель | XT3100 | XT3120 | XT3160 | XT3200 | XT3250 | XT3300 |
| Мощность (кВА) | 100 | 120 | 160 | 200 | 250 | 300 |
| Вход | ||||||
| Напряжение | 220/380 В AC (230/400 В AC) 3Ф + N + З ± 15% | |||||
| Напряжение байпаса | 220/380 В AC (230/400 В AC) 3Ф + N ± 10% | |||||
| Частота | 50Гц/60Гц ± 5% | |||||
| Выход | ||||||
| Мощность (кВт) | 80 | 96 | 128 | 160 | 200 | 240 |
| Коэффициент мощности | 0.8 | |||||
| Напряжение | 380/400 В AC 3Ф + N | |||||
| Отклонение напряжения | Статическое: ± 1%, динамическое: ± 5% | |||||
| Время восстановления напряжения | Макс. 25 мс | |||||
| Частота | 50Гц/60Гц | |||||
| Допуск частоты | Синхр. линия: ± 2%, свободный ход: ± 0.2% | |||||
| Эффективность (при 100% нагрузке) | 90-92% | |||||
| Крест-фактор | 3:1 | |||||
| Перегрузочная способность | 100%-125% нагрузка: 10 мин., 125%-150% нагрузка: 1 мин., >150% нагрузка: переход на байпас | |||||
| Защита от КЗ | Электронная | |||||
| Гармонические искажения (THD) | Линейная нагрузка: < 3%, нелинейная нагрузка: < 5% | |||||
| Батареи | ||||||
| Тип | Герметичные свинцово-кислотные необслуживаемые | |||||
| Число батарей | 30 | 32 | ||||
| Напряжения плавающего заряда | 405 В DC | 432 В DC | ||||
| Напряжения конца заряда | 300 В DC | 320 В DC | ||||
| Рабочая температура АКБ | 25ºC | |||||
| Защита АКБ | Автоматический выключатель | |||||
| Тест батарей | Автоматический и ручной | |||||
| Общее | ||||||
| Сертификация | EN 62040-1,EN62040-2 | |||||
| Коммуникации | «Сухие» контакты, RS232 | |||||
| ПО | T-Mon UPS Management Software | |||||
| Защита от перегрева | Электронная | |||||
| Рабочая температура | 0ºC - 40ºC | |||||
| Охлаждение | Принудительное воздушное | |||||
| Относительная влажность | < %90 (без кондансации) | |||||
| Класс защиты | IP20 | |||||
| Высота над уровнем моря | < 2000 м | |||||
| Шум (дБА) | 65 | 70 | ||||
| Вес без батарей (кг) | 750 | 765 | 802 | 970 | 1328 | 1370 |
| Габариты (ВxШxГ) (мм) | 1650x1110x810 | 1730x1195x870 | 1880x1565x925 | |||
| Опции | ||||||
| Различное входное / выходное напряжение | По запросу | |||||
| Трансформатор на входе | Трансформатор гальванической развязки на входе (во внешнем шкафу) | |||||
| THD на входе | 10% (с 12-импульсным или 18-импульсным выпрямителем, согласно диапазону ИБП), 5% (с 18-импульсным выпрямителем, + фильтр), до 100 кВА | |||||
| Входной коэффициент мощности | 0.95 - 0.98 (с 18-пульсным выпрямителем) | |||||
| Подключения | SNMP, MODBUS, панель удаленного мониторинга, RS485 | |||||
| Параллельное подключение | N+1 (до 4 ИБП) | |||||
| Температурная компенсация АКБ | Опция | |||||
