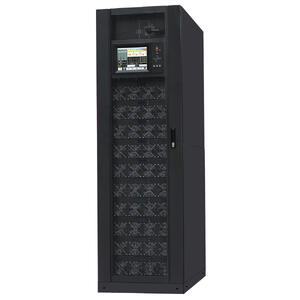

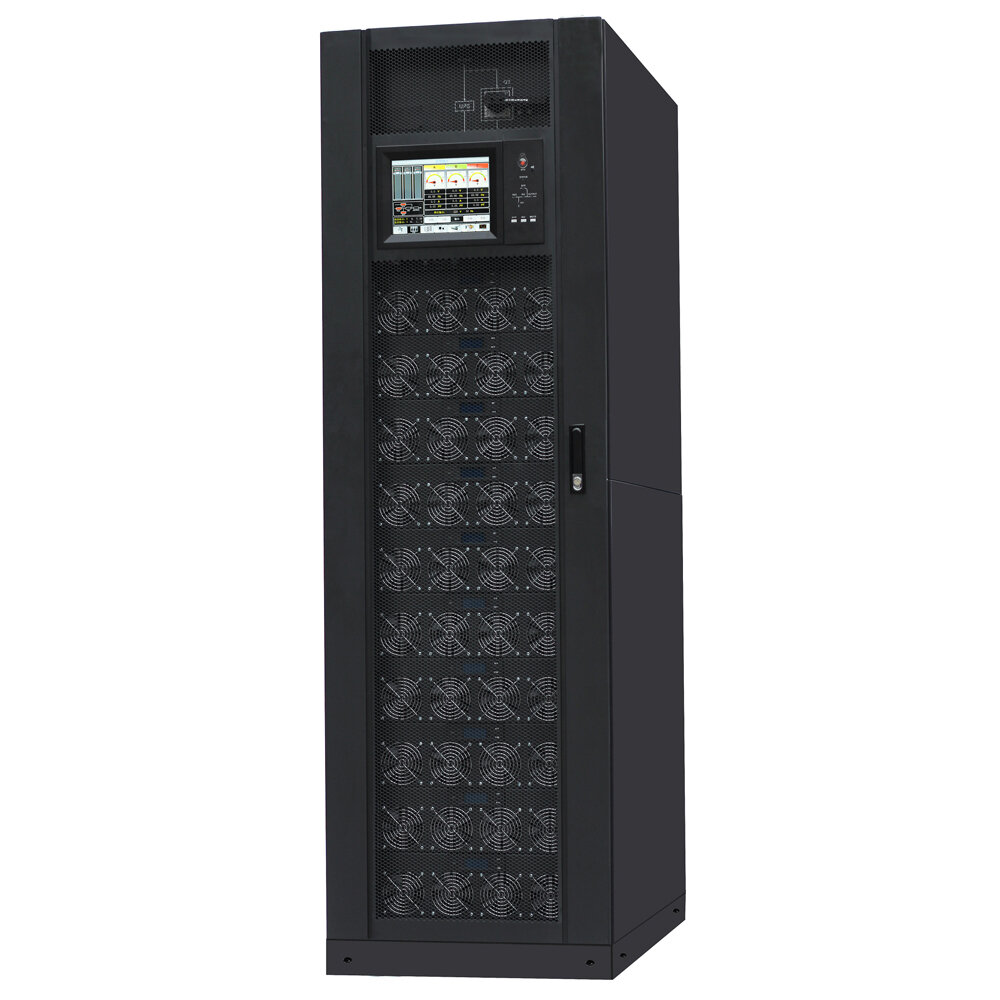

Tescom MTI300 - серия модульных ИБП двойного преобразования (онлайн, класс VFI) турецкой Tescom с трёхфазным входом и выходом 380 / 400 / 415 В и общим силовым модулем TPM30 (30 кВА / 30 кВт). Три номинала: MTI3180/30 - 180 кВА, шкаф на 6 слотов; MTI3300/30 - 300 кВА, на 10 слотов; MTI3600/30 - 600 кВА, на 20 слотов. Параллельная работа шкафов на 6 и 10 слотов - опция (до 900 кВА), шкаф на 20 слотов параллельно не работает.
Серия рассчитана на питание крупных центров обработки данных (ЦОД) и чувствительной электроники; производитель называет области применения: ЦОД, транспорт, торговые центры и объекты.
Мощность набирается силовыми модулями TPM30 по 30 кВА / 30 кВт: модуль высотой 3U имеет независимый ЖК-дисплей с функцией самозапуска. Модули заменяют на работающем ИБП, поддерживается резервирование N+X. Один шкаф даёт до 600 кВА, параллельная работа шкафов (опция) - до 900 кВА на площади менее 2 м². Выходной коэффициент мощности равен 1,0 (кВА = кВт), входной - выше 0,99 при искажении тока менее 3% при 100% линейной нагрузке. ИБП включается от батареи без сети (холодный старт); есть режимы ECO (КПД 99%), преобразователя частоты и интеллектуальный спящий режим: часть модулей ждёт в резерве по очереди, остальные несут нагрузку.
ИБП Tescom MTI300 построен по трёхуровневой топологии с полностью цифровым управлением DSP.
Сечения кабелей - для тока системы 380 В (линейное напряжение): для 400 В ток составляет 0,95, для 415 В - 0,92 от тока при 380 В. Сечения верны при температуре +30 °C, потерях не более 3% в сети переменного тока и не более 1% в цепи постоянного тока, длине кабелей переменного тока до 50 м и постоянного до 30 м; при преобладании нелинейной нагрузки нейтраль берут в 1,5-1,7 раза больше указанной. Автоматы с защитой от токов утечки (УЗО) производитель не рекомендует. У шкафа на 20 слотов автоматы входа, байпаса и выхода установлены внутри. Двойной ввод питания - опция.
Установка и ввод питания
ИБП устанавливают в помещении вдали от воды, тепла, горючих и взрывоопасных веществ, без прямого солнца, пыли, летучих газов, агрессивных веществ, высокой солёности воздуха и токопроводящей грязи; охлаждение принудительное, вентиляторами внутри прибора. Перед шкафом нужно не менее 0,8 м (у шкафа на 20 слотов - не менее 1 м), чтобы обслуживать модули при полностью открытой передней двери, за шкафом - не менее 0,5 м (на 20 слотов - не менее 0,6 м) для вентиляции.
Батарея в конце заряда выделяет водород и кислород: в помещении с батареями приток свежего воздуха должен отвечать EN 50272-2001.
Основание без вибрации, с наклоном менее 5 градусов. Шкаф стоит на 4 колёсах (на 12 у шкафа на 20 слотов), после установки его фиксируют регулируемыми опорами; сейсмостойкие комплекты - опция.
Кабели вводят сверху; снизу - у шкафов на 6 и 20 слотов, а у шкафа на 10 слотов нижний ввод - опция, нужны дополнительные детали.
Силовые модули ставят снизу вверх вдвоём, а снимают сверху вниз: иначе из-за высокого центра тяжести шкаф может наклониться.
У шкафа на 20 слотов статический байпас можно вынуть для ремонта; блок весит до 55 кг, рекомендуется вилочный погрузчик.
Батарея
При внешних батареях: свинцово-кислотные VRLA и литий-железо-фосфатные (LFPB); тип батареи задают только в программе мониторинга. ИБП подключают к ним через батарейные автоматы.
Шина батареи ±240 В: у свинцовых батарей по умолчанию 40 блоков по 12 В, число блоков настраивается от 32 до 44 (чётное; при 32 или 34 блоках располагаемая мощность ИБП - 80% или 85% номинальной), а настройка должна совпадать с числом блоков в цепочке, иначе батарея может выйти из строя.
Литий-железо-фосфатные батареи: ячейка 3,2 В, число ячеек от 140 до 180 (при 40 свинцовых блоках - 150 ячеек, по 75 в положительной и отрицательной ветви), наименьшее напряжение конца разряда - 360 В, наибольшее напряжение батареи - 620 В, заряд - 3,45 В на ячейку; предел тока заряда 0,3C (у свинцовых - 0,2C).
К ИБП идут три вывода - плюс, минус и нейтраль от середины цепочки; напряжение на выводах превышает 400 В DC. Батарейные автоматы ставят как можно ближе к батареям, кабели делают как можно короче.
У свинцовых батарей напряжение поддерживающего заряда - 2,25 В на ячейку 2 В, настраивается от 2,2 до 2,35 В.
Температура воздуха для батарей - 20-25 °C: выше 25 °C срок службы падает (вдвое на каждые 10 °C выше 20 °C), ниже 20 °C падает ёмкость.
Холодный старт - от батареи, без сети: в шкафу установлен хотя бы один силовой модуль, батареи подключены, внешние батарейные автоматы замкнуты; удерживают красную кнопку холодного старта; у шкафа на 20 слотов их две, и каждая запускает модули своего шкафа.
Тест батареи - вручную или автоматически по заданному периоду: ручной разряд останавливается при 20% ёмкости или при низком напряжении, автоматический запускается при нагрузке 20-100%, а включает его завод.
Связь и сигналы
На панели модуля байпаса - интерфейсы RS232, RS485, USB, слот карты SNMP - опция и интерфейс карты дополнительных «сухих» контактов - опция, а также «сухие» контакты J2-J10.
Входы: дистанционное аварийное отключение (EPO), датчики температуры батареи и помещения; по умолчанию - подключение генератора и состояние батарейного автомата.
Выходы по умолчанию: низкий заряд батареи, общая авария, авария сети. Функции контактов программируются: входы - J5, J6-2, J7, выходы - J6-1, J8, J9, J10.
Порты RS232, RS485 и USB служат для наладки и обслуживания, а также для подключения к системе мониторинга.
Сигнальные кабели - с двойной изоляцией, отдельно от силовых; типовое сечение 0,5-1,5 мм2, максимальная длина подключения 25-50 м.
Батарейный - при пропадании сети инвертор питается от батареи без перерыва для нагрузки; с возвратом сети ИБП возвращается в нормальный режим сам.
Байпас - при перегрузке инвертора или его недоступности нагрузка переходит на байпас; если байпас несинхронен с инвертором, перерыв обычно менее 15 мс при 50 Гц (настраивается).
Ручной байпас - для обслуживания ИБП без отключения нагрузки.
ECO - пока напряжение байпаса в допуске, нагрузку питает байпас, инвертор в ожидании; КПД 99%, при переходе на батарею перерыв менее 10 мс.
Преобразователь частоты - на выходе фиксированные 50 или 60 Гц, статический байпас недоступен.
Интеллектуальный спящий режим - модули по очереди переходят в резерв; нужно проверить, что мощности работающих модулей хватает для нагрузки.
Аварийное отключение - кнопка EPO под крышкой выключает выпрямитель, инвертор и байпас сразу: нагрузка остаётся без питания.
Параллельная работа и обслуживание
Шкафы на 6 слотов работают параллельно по 2-5 (если шкафов больше трёх, завод нужно заранее уведомить), на 10 слотов - до 3; шкаф на 20 слотов параллельно пока не работает. Параллельная работа - опция, конфигурацию согласуют с поставщиком заранее.
Силовой модуль меняют при работе ИБП в нормальном режиме и исправном байпасе, если остальные модули не перегрузятся: модуль выключают кнопкой OFF (удерживать 3 с), после обслуживания он сам входит в систему.
Модуль байпаса не рекомендуется менять на ходу: только при ручном байпасе или полностью обесточенном ИБП.
Перед вскрытием крышки модуля или байпаса после его извлечения выдержать 10 минут. В режиме ручного байпаса на клеммах входа, выхода и нейтрали остаётся опасное напряжение, даже если все модули и дисплей выключены.
Пылевые фильтры - опция: 3-4 фильтра на обратной стороне передней двери.
Что производитель менял в спецификации
Параметр
Спецификация до 2025 года
Спецификация 2025 года и новее
Силовой модуль TPM30
30 кВА / 27 кВт
30 кВА / 30 кВт
Выходной коэффициент мощности
0,9
1,0
Регулировка выходного напряжения
1,5%
1% при симметричной нагрузке, 1,5% при несимметричной
Искажение выходного напряжения при нелинейной нагрузке
