Tescom DS Power

Выберите мощность:

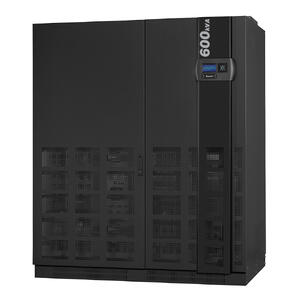

Tescom DS Power
Доступные мощности Tescom DS Power: 500 кВА, 600 кВА и 800 кВА

Производитель:Tescom
Тип:On-line
Мощность, кВА:500, 600, 800
Кол-во фаз вход/выход:3:3
Формфактор:Кабинет (Башня)
Интерфейсы:2x RS232, сухие контакты, SNMP, Modbus - опция
Трансформатор гальванической изоляции:Опция
Применение:Инфраструктуры, Серверы и сфера IT, Здравоохранение, Промышленность, ЦОД, Транспорт
Ширина, мм.:1610
Высота, мм.:1940
Глубина, мм.:1050
Вес, кг.:1452 - 1630
IP:20
Шум, дБ.:72


Настройка и инструкция

Открыть брошюра Tescom DS Power
Цена: по запросу формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: order@uni-jet.com или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Компания «Юниджет»:

Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Российские аналоги с малым сроком поставки

Все российские ИБП

Решения от Юниджет со сроком поставки не более 2 недель (при наличии на складе) с проведением пуско-наладочных работ на территории РФ силами наших инженеров. Для расчета стоимости обратитесь к нашим менеджерам.

  • Высочайшее качество

    ENTEL HPX

    Мощность от 100 до 800 кВА
    Фазы вх/вых 3:3, 3:1
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 200–2400 кг
    IP 20–51
    Шум 58–47 дБ
    Габариты(Ш×В×Г) 600–2500 мм 800–2000 мм 200–1200 мм
    Подробнее
  • Лучшее решение

    ENTEL MPX

    Мощность от 10 до 300 кВА
    Фазы вх/вых 3:1, 1:1, 3:3
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 80–1100 (без бат.) кг
    IP 20–51
    Шум 48–70 дБ
    Габариты(Ш×В×Г) 280–1400 мм 700–1905 мм 780–850 мм
    Подробнее
  • ВИМП АСБП

    Мощность от 10 до 500 кВА
    Фазы вх/вых 3:1, 3:3
    Трансформатор г. и. Опция
    Модульный Нет
    Вес 120–900 кг
    IP 20
    Шум 55–65 дБ
    Габариты(Ш×В×Г) 250–1300 мм 650–2000 мм 562–1100 мм
    Подробнее
  • ВИМП МСБП

    Мощность от 60 до 600 кВА
    Фазы вх/вых 3:3
    Трансформатор г. и. Нет
    Модульный Да
    Вес 120–200 кг
    IP 20
    Шум 55–72 дБ
    Габариты(Ш×В×Г) 600–2000 мм 1100–2000 мм 900–1050 мм
    Подробнее
  • Модульный ИБП

    ENTEL IPS

    Мощность от 50 до 800 кВА
    Фазы вх/вых 3:3, 3:1
    Трансформатор г. и. Нет
    Модульный Да
    Вес 200–1000 кг
    IP 20–41
    Шум 55–75 дБ
    Габариты(Ш×В×Г) 600–2400 мм 1200–2000 мм 800–1000 мм
    Подробнее
  • ВИМП БСБП

    Мощность от 20 до 200 кВА
    Фазы вх/вых 3:1, 3:3
    Трансформатор г. и. Нет
    Модульный Да
    Вес 43–160 кг
    IP 20
    Шум 56–65 дБ
    Габариты(Ш×В×Г) 485 мм 397–1550 мм 700–916 мм
    Подробнее
  • ВИМП ССБП

    Мощность от 1 до 25 кВА
    Фазы вх/вых 1:1, 3:1, 3:3
    Трансформатор г. и. Нет
    Модульный Нет
    Вес 7–25 кг
    IP 20
    Шум 50–65 дБ
    Габариты(Ш×В×Г) 438 мм 86–130 мм 437–880 мм
    Подробнее

Описание

Tescom DS Power - серия трёхфазных (вход 3:3) ИБП двойного преобразования турецкой компании Tescom с цифровым DSP-управлением и бестрансформаторной топологией мощностью от 500 до 800 кВА: DS3500 - 500 кВА / 500 кВт, DS3600 - 600 кВА / 600 кВт, DS3800 - 800 кВА / 720 кВт. Выходной коэффициент мощности 1,0 у DS3500 и DS3600, 0,9 у DS3800. Напольный шкаф у всех трёх номиналов 1940 x 1610 x 1050 мм (В x Ш x Г); масса 1452 кг у 500 и 600 кВА и 1630 кг у 800 кВА. Батарейный шкаф у всех номиналов внешний.

Производитель называет области применения серии: промышленность, медицина, центры обработки данных, транспорт, торговые центры и объекты. ИБП относится к типу VFI: выходное напряжение и частота не зависят от колебаний напряжения и частоты сети, а помехи входной сети двойное преобразование не пропускает на выход. Выпрямитель выполнен на IGBT-транзисторах; гарантия производителя на систему - 2 года, на запчасти - 10 лет, наработка на отказ (MTBF) - 100 000 часов (данные производителя для DS300 550-800 кВА).

Управление полностью цифровое, отдельный DSP у инвертора и у PFC. По словам производителя, DSP-технология настраивается под разные электрические условия без потери характеристик и повышает эффективность, надёжность и функциональность по сравнению с аналоговой, а наработку на отказ увеличивает значительно.

Есть сервисный байпас, раздельный вход байпаса, защита от короткого замыкания на выходе и защита от утечки постоянного тока; ИБП допускает нелинейную нагрузку с крест-фактором 3:1 и работу при 100 % несимметрии нагрузки.


Открыть каталог DS Power 500-600 кВА (2025, англ.)

Открыть руководство DS300, коэффициент мощности 1,0 (2025, англ.)

Открыть руководство DS300, коэффициент мощности 0,9 (2022, англ.)

Открыть технические характеристики DS Power 800 кВА (2025, тур.)


Ключевые особенности и опции

  • Низкий уровень общих гармонических искажений входного тока (THD);
  • Выходной коэффициент мощности 1,0 для ИБП 500-600 кВА;
  • Топология бестрансформаторного ИБП (трансформатор - опция);
  • Выбираемые входное/выходное напряжение, частота/диапазон;
  • Высокий коэффициент входной мощности;
  • Высокий КПД - до 95%;
  • Функция «холодного» старта;
  • Наличие сервисного байпаса;
  • Защита от короткого замыкания и перегрузки на выходе;
  • Автоматический тест батареи, индикатор оставшегося времени работы батареи;
  • Система заряда с температурной компенсацией - опция;
  • 2 последовательных порта RS232 и 12 «сухих» контактов (4 стандартных, 8 - опция);
  • Полностью цифровая структура, отдельные DSP у инвертора и у PFC;
  • Адаптеры SNMP и MODBUS - опция;
  • Графическая панель - опция;
  • Многоуровневая система защиты АКБ;
  • Индикатор тока заряда и разряда, высокий ток заряда;
  • Режим ЭКО - опция;
  • Возможность объединения системы в параллель до 8 ИБП (N+1) - опция;

Установка и подключение

По данным производителя для DS300 550-800 кВА: ИБП напольный, пол под ним бетонный. Сзади до стены оставляют зазор не менее 200 мм для воздуха, в запылённом помещении воздух очищают подходящей системой фильтрации.

Вход питают отдельной линией, к которой ничего больше не подключают; входной кабель не наращивают, перед ним ставят автомат (MCCB) на ток входа. Разность потенциалов между землёй и нейтралью - менее 3 В переменного тока. Нейтраль рассчитывают на 1,5 тока фазы выхода или байпаса. Силовые клеммы и клеммы батареи - болты M12. Чередование фаз проверяют: при ошибке ИБП не переводит нагрузку на инвертор.

Рекомендуемое сечение кабеля на линию входа, вход байпаса, выход ИБП и внешнюю батарею: для 600 кВА - 2 x 150 мм², для 800 кВА - 2 x 240 мм². Рекомендация ориентировочная и уступает местным нормам.

Раздельный байпас: если у байпаса свой источник, снимают перемычки K4-K5, K6-K7 и K8-K9, фазы байпаса подключают к клеммам K5, K7 и K9, нейтраль - к K11. Нейтрали входа и байпаса при этом соединяют между собой. Без отдельного источника байпас питается от клемм входа.


Батареи

По данным производителя для DS300 550-800 кВА, батарея собрана из блоков по 12 В в двух цепях, средняя точка которых идёт на нейтраль ИБП.

Перед установкой напряжение каждого блока проверяют: блок ниже 10,5 В заряжают. Две цепи подключают отдельными кабелями к клеммам K2 - они образуют среднюю точку. Выключатель батареи не включают до проверки всех соединений и запуска ИБП и никогда - без средней точки на K2.

Есть автоматический и ручной ускоренный заряд и защита от глубокого разряда.

При пропадании сети на дисплее появляется R02 LINE FAILURE, при падении напряжения батареи - A26 BATTERY LOW, в конце разряда ИБП отключается (A10 BATTERY LOW SHUT). Время работы от батареи зависит от ёмкости, заряда и возраста батарей, нагрузки ИБП и температуры; ненужные нагрузки отключают, и включать их снова до возврата сети нельзя. Если рядом есть генератор, он питает вход и батареи заряжаются сразу.


Режимы работы и параллельная работа

  • Нормальный режим: выпрямитель питает инвертор и заряжает батарею.
  • Работа от батареи: при отказе сети постоянное напряжение для инвертора даёт батарея; сеть вернулась - ИБП возвращается в нормальный режим сам.
  • Байпас: при перегрузке или отказе ИБП статический переключатель без перерыва переводит нагрузку на байпас, где она не защищена от помех и пропадания сети; перегрузка прошла - нагрузка возвращается на инвертор.

Параллельно работают два и более одинаковых ИБП серии - для резервирования или наращивания мощности. Плата параллельной работы в штатный комплект не входит. Нагрузка делится между ИБП поровну, у каждого ИБП своя батарейная группа, связь между ними идёт кабелем не длиннее шести метров. В режиме N+1 отказавший ИБП изолируется, остальные несут нагрузку; если откажет ещё один, нагрузка переходит на байпас.


Технические характеристики Tescom DS Power

Модель

DS3500

DS3600

DS3800

Мощность (кВА)

500

600

800

Вход

Напряжение

380/400 В AC 3Ф + N + G ± 20% (415 В AC +15%, - 25% - опция)

Частота

50 Гц / 60 Гц, ± 10%

Коэффициент мощности (@100% нагрузка)

≥ 0.99

Искажение тока (THDI) (*)

≤ 3%

Напряжение байпаса

380/400 В AC 3Ф + N, ± 10%

Защита

Предохранители, Допуск по напряжению и частоте, Ограничение входной мощности, Индикатор последовательности фаз

Выход

Мощность (кВт)

500

600

720

Коэффициент мощности (**)

1.0

0.9

Напряжение

380/400 В AC 3 Ф + N, ± 1% (415 В AC - опция)

Частота

50 Гц / 60 Гц

Допуск по частоте

Синхронизация с сетью: ± 2% / свободная работа: ± 0,1%

Эффективность (@100% нагрузка)

до 95%

Крест-фактор

3:1

Перегрузочная способность

100% - 125% нагрузка: 10 мин., 125% - 150% нагрузка: 1 мин., большее 150% нагрузка: переход на байпас; время ожидания зависит от температуры окружения

Другие виды защиты

От всех видов КЗ, допустимо отклонение напряжения, защита DC шины, регенеративная нагрузка, ограничение тока

Искажение напряжения

≤ 2% (при 100 % линейной нагрузке)

Батареи

Тип

Герметичные свинцово-кислотные необслуживаемые

Число элементов

2x30 (±30): 60 АКБ

Плавающее напряжение / конец разряда

± 405 В DC / ± 300 В DC

Батарейный кабинет

Внешний

Рабочая температура АКБ

25 ºC

Защита

3 уровня оповещений, батарейные предохранители, ограничение тока заряда, температурная компенсация - опция

Автоматическая проверка

По-умолчанию каждые 72 часа (регулируется)

Основное

Стандарты

EN62040-1, EN62040-2, EN62040-3

Пользовательский интерфейс

ЖК-панель, 5 клавиш управления, сигналы

Индикация

Напряжение фаза-нейтраль и фаза-фаза, ток, мощность, крест-фактор, частота, коэффициент мощности, время обслуживания

Дополнительно

Самодиагностика, 3 индикатора времени обслуживания, калибровка через RS232, cчетчик времени работы

Связь

2xRS232 последовательных порта, сигнальные реле с сухими контактами: 4 стандартных, 8 - опция

Входы

Вход аварийного отключения питания (EPO), вход батарейной панели, вход для подключения ДГУ

ПО

Стандартное программное обеспечение для управления ИБП T-Mon (3 клиента + 1 сервер управления)

Журнал сигналов

Стандартный: с временем и датой, на 512 событий

Защита

Перегрев силового модуля, Перегрузка по току, Сигнал тревоги по высокой температуре

Рабочая температура

0ºC - 40ºC

Класс защиты

IP20

Относительная влажность

90% макс (без конденсации)

Высота над уровнем моря

< 1000 м

Шум (дБА)

< 72

Вес (кг)

1452

1630

Габариты (мм) ВxШxГ

1940x1610x1050

Опции

Другие напряжения на входе и выходе

По запросу

Трансформатор

Трансформатор гальванической изоляции на входе и выходе

ПО

T-Mon Admin Multi UPS мониторинг 10-50-100-200 клиентов, T-Mon Server 50-100-200 клиентов

Адаптеры

SNMP, RS485, панель удаленного мониторинга, MODBUS (RS485 или TCP/IP), TCP/IP, GSM/GPRS модем, мультиплексор

Работа в параллельном режиме

До 8 ИБП

(*) В зависимости от мощности и условий входа/выхода

(**) Другие коэффициенты выходной мощности - по запросу
