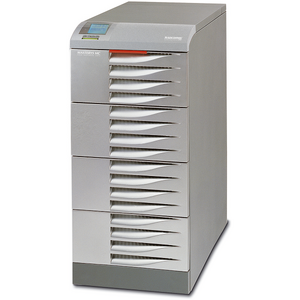

Socomec MASTERYS MC
Выберите мощность:
Настройка и инструкция
Открыть брошюру Socomec MASTERYS MC- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Компания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить АВР, рубильники и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Описание
Семейство Socomec Masterys MC представляет собой линейку ИБП, применяемых для защиты чувствительного оборудования в любых областях применения: медицинское оборудование, серверы и центры обработки данных, системы пожаротушения и охраны, сетевое и телекоммуникационное оборудование, оборудование промышленной автоматики и управления. ИБП серии Masterys были спроектированы с целью минимизировать занимаемое пространство, а так же обеспечить надёжность и удобство эксплуатации. Опционально доступен трансформатор гальванической развязки.
Socomec MASTERYS MC - руководство по эксплуатации (10-80 кВА)
Socomec MASTERYS MC - руководство по эксплуатации (100-120 кВА)
Socomec MASTERYS MC (100-120 кВА)- брошюра на продукцию
Ключевые особенности
- Надежное и простое в эксплуатации решение мощностью 10 кВА, 15 кВА, 20 кВА, 30 кВА, 40 кВА, 60 кВА, 80 кВА, 100 кВА и 120 кВА, для обеспечения защиты серверных, оборудования промышленных предприятий и предприятий сферы услуг, различных инфраструктур, медицинского оборудования небольшой мощности;
- Полностью цифровое DSP-микропроцессорное управление обеспечивает высокий уровень надежности и стабильности системы в режиме онлайн;
- Выходной коэффициент мощности, равный 0,9;
- Широкий диапазон допуска по напряжению;
- Доступны модификации с однофазным выходом (для моделей 10-20 кВА);
- Отдельные входы для выпрямителя и байпса (для моделей 10-20 кВА, 3:1);
- Поддержка продвинутого энергосберегающего режима, исключающего отражение гармоник на входную сеть;
- Применение IGBT-транзисторов в выпрямителе позволило добиться низких гармонических искажений (менее 3%);
- Полная совместимость с дизель-генераторными установками GLOBAL SUPPLY SYSTEM;
- Высокая устойчивость ИБП к короткому замыканию;
- Небольшие габариты системы и корпуса ИБП различных массогабаритных характеристик позволяют гибко размещать оборудование в ограниченных пространствах и подбирать решения под конкретные нужды объекта;
- Возможность подключения до 6 ИБП в параллельном режиме для увеличения мощности или резервирования;
- Встроенный ручной байпас для технического обслуживания;
- Блоки батарей объединены в две отдельные цепочки, что обеспечивает дополнительное резервирование;
- Интеллектуальная система управления аккумуляторными батареями (EBS);
- Фронтальный доступ обеспечивает упрощенное техническое обслуживание;
- Удобный ЖК-дисплей с графическим интерфейсом для работы с системой;
- Коммуникационные интерфейсы включают в себя RS232/485, интерфейс локальной сети, 2 слота для плат расширения
Опции
- Трансформатор гальванической развязки;
- Дополнительные батарейные кабинеты;
- Внешний датчик температуры;
- Система синхронизации ACS (только для ИБП 3:3);
- Комплект параллельной работы;
- Комплект автоматической синхронизации с переключателями нагрузки (STS);
- Разъем Power Share;
- Внешний сервисный байпас;
- Дополнительное зарядное устройство;
- Мимическая панель дистанционного управления;
- Плата сухих контактов;
- Profibus;
- Интерфейс NET VISION с поддержкой Web/SNMP
- Встроенная система защиты входной сети от обратного тока;
Технические характеристики
| Sном (кВА) | 10 | 15 | 20 | 30 | 40 | 60 | 80 | 100 | 120 |
| Pном (кВт) | 8 | 13,5 | 18 | 27 | 36 | 54 | 72 | 90 | 108 |
| Вход/выход 3/1 | • | • | • | - | - | - | - | - | - |
| Вход/выход 3/3 | • | • | • | • | • | • | • | • | • |
| ВХОД | |||||||||
| Номинальное напряжение | 400 В 3 фазы +нейтраль | ||||||||
| Допуск по напряжению | 240 - 480 В | ||||||||
| Номинальная частота | 50/60 Гц ± 10% | ||||||||
| Коэффициент мощности/THDI | 0,99 / < 3 % | ||||||||
| ВЫХОД | |||||||||
| Номинальное напряжение | однофазные 230 В ± 1%(можно устанавливать 220/240 В), трехфазные 400 В ± 1%(можно устанавливать 380/415 В) | ||||||||
| Выходная частота | 50/60 Гц ± 2%(устанавливается от 1% до 8% при наличие генеративной установки) | ||||||||
| Общие гармонические искажения напряжения | <1% при линейной нагрузке/<3% при нелинейной нагрузке | ||||||||
| Автоматический байпас | Номинальное выходное напряжение ±15%(устанавливается от 10% до 20% при наличие генеративной установки) | ||||||||
| Перегрузка | 125% в течение 10 мин, 150% в течение 60 с | ||||||||
| Пик-фактор | 3:1(в соответствии с IEC 62040-3) | ||||||||
| Допустимый коэффициент мощности(без снижения номинальной мощности) | до 0,9 опереж. (до 0,7 опереж. в течение 10 мин) | ||||||||
| КПД | |||||||||
| Общий КПД(On-line) | до 93% | 95,9% @ при 50% | 95,2% @ 100% @ при полной нагрузке | ||||||
| КПД в режиме ECO-MODE | до 98% | ||||||||
| КПД в режиме ALWAYS-ON | до 96% | ||||||||
| СРЕДА | |||||||||
| Рабочая температура окружающей среды | от 0 °C до +40 °C (от 15 °C до 25 °C для продления срока службы аккумуляторных батарей) | ||||||||
| Относительная влажность | 0 % - 95 % без конденсации | ||||||||
| Высота над уровнем моря (макс.) | 1000 м без снижения рабочих характеристик (максимум 3000 м) | ||||||||
| Уровень шума на расстоянии 1 м (ISO 3746) | < 55 дБА | < 62 дБА | < 65 дБА | ||||||
| ШКАФ ИБП | |||||||||
| Габариты (Ш x Г x В) | 600 x 800 x 1400 мм (только 10 — 40 кВА)* 444 x 795 x 1400 мм (10 — 80 кВА)** | 700 x 800 x 1930 | 700 x 800 x 1930 | ||||||
| Вес | 90 кг* 118 кг** | 95 кг* 123 кг** | 105 кг* 125 кг** | 115 кг* 136 кг** | 130 кг* 156 кг** | 200 кг** | 210 кг** | 400 кг | 400 кг |
| Класс защиты | IP20 (IP21, IP30 — опционально) | ||||||||
| Цвета | RAL 7012 | ||||||||
| СТАНДАРТЫ | |||||||||
| Безопасность | IEC/EN 62040-1 (сертификат TÜV SÜD), AS 62040.1.1, AS 62040.1.2 | ||||||||
| ЭMC | IEC/EN 62040-2, AS 62040.2 | ||||||||
| КПД | IEC/EN 62040-3, AS 62040.3 | ||||||||
| Сертификат изделия | CE, RCM (E2376) | ||||||||
