Makelsan PowerPack Memo 3/1 10 кВА

Настройка и инструкция

Открыть брошюру Makelsan PowerPack Memo 3/1 10 кВА

Описание

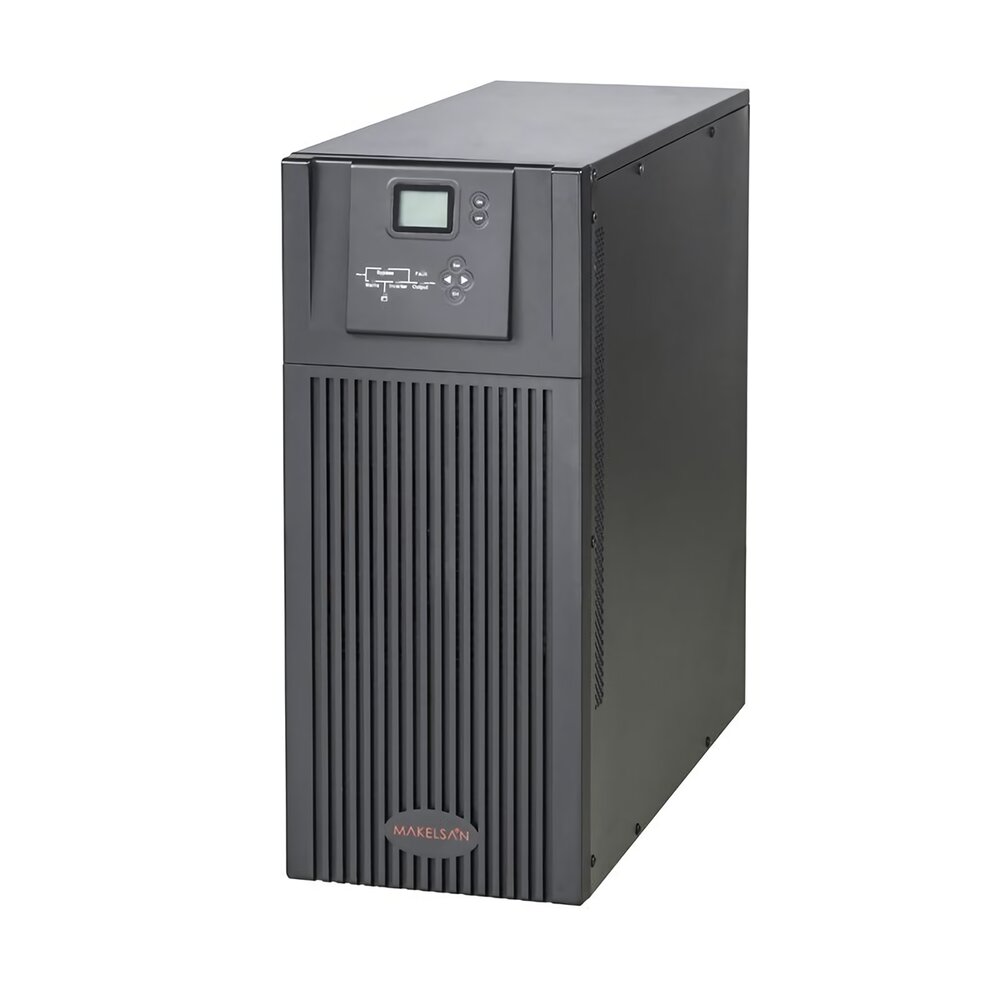

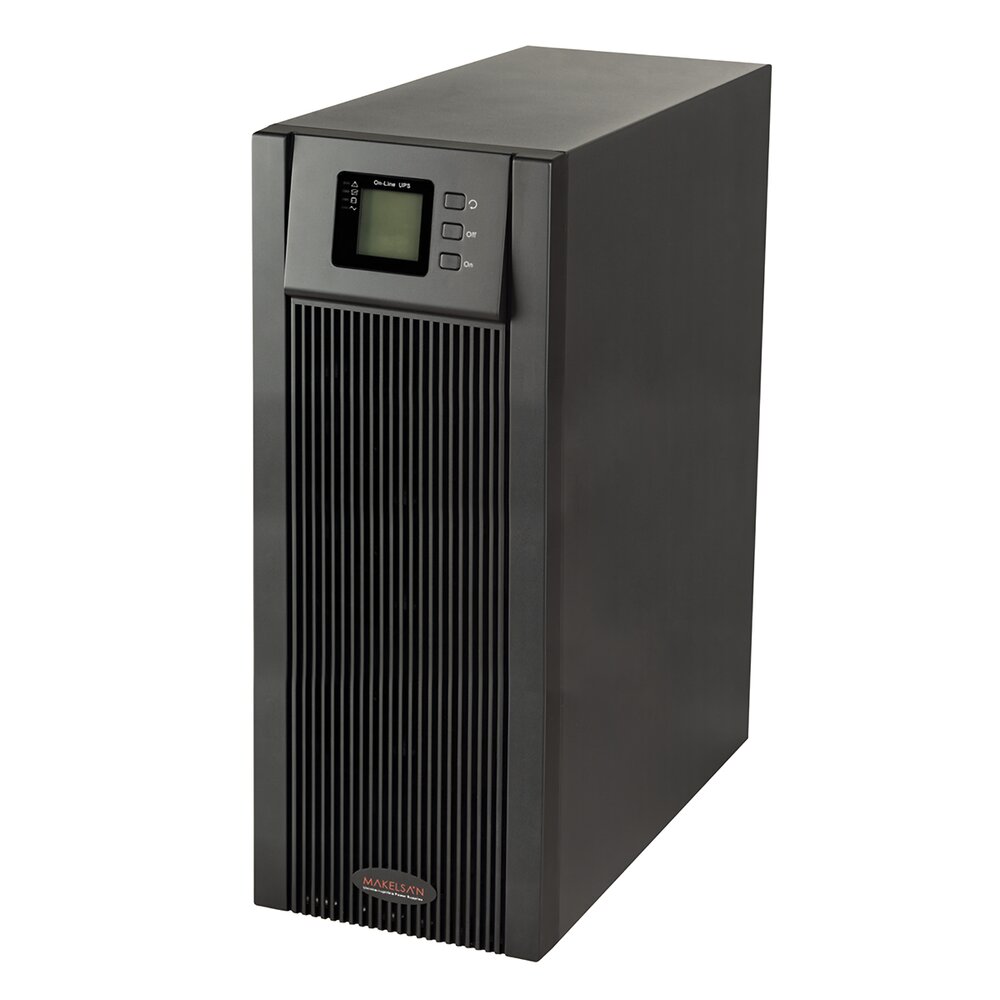

Makelsan PowerPack Memo 3/1 — источник бесперебойного питания (ИБП) двойного преобразования, с трехфазным входом и однофазным выходом. Решение для обеспечения энергетической защиты различного IT-оборудования, средств безопасности и автоматизации. Возможно подключение до 4 ИБП в параллель. Управление организовано по средствам DSP-микропроцессора. Makelsan PowerPack Memo 3/1  оборудован встроенным автоматическим байпасом, имеет защиту от коротких замыканий, молний, перенапряжения. Поддерживается установка внешних батарей (до 20 шт.) Коммуникационные возможности представлены RS232, двумя RS485, платой «сухих» контактов, слотом SNMP.

---

Ключевые особенности

• Применение технологии двойного преобразования и полностью цифрового DSP-управления позволили добиться высоких показателей эффективности ИБП;
• Функция коррекция коэффициента мощности;
• Выходной коэффициент мощности системы равен 0,9;
• Возможность параллельного подключения до 4 ИБП;
• КПД в режиме on-line достигает 93%;
• Коэффициент искажений входного тока составляет менее 5%;
• Поддержка экономичного режима работы;
• Опциональные внешние батареи (до 16 до 20 шт.) для увеличения автономии;
• Широкий диапазон входного напряжения — от 208 В до 478 В;
• Встроенный автоматический байпас;
• Защита от молний, всплесков, перенапряжения и короткого замыкания;
• Поддержка «холодного» старта от батарей;
• Коммуникационные возможности представлены RS232, RS485, «сухими» контактами;
• Опционально доступен модуль параллельной работы, плата мониторинга и плата SNMP

---

Технические характеристики Makelsan PowerPack Memo 3/1 10 кВА

МОДЕЛЬ
Мощность	10 кВА / 9 кВт
ВХОД
Фазность	Три фазы, нейтраль и заземление
Номинальное  напряжение	380/400/415 В переменного . тока
Диапазон  напряжения	208 В ~ 478 В переменного тока
Диапазон частоты	45 Гц~55 Гц
Коэффициент мощности	0.99
Диапазон напряжения байпаса	Максимальное напряжение: 220 В: +25% (Опция +10%, +15%, +20%)
	Минимальное напряжение: -45% (Опция -20%, -30%)
	Защитный диапазон частоты: ±10%
Диапазон напряжения в режиме ECO	Такой же как на байпасе
Искажения тока	5% (при линейной нагрузке 100%)
ВЫХОД
Фазность	1 фаза и заземление
Номинальное напряжение	220/230 В переменного тока
Коэффициент  мощности	0.9
Стабильность  напряжения	± 1%
Нормальный режим Выходная частота Батарейный режим	±1%, ±2%, ±4%, ±5%, ±10% от номинального значения (опция) (50±0.1) Гц
Пик-фактор	3:1
Время перехода	0 мс
Перегрузка	Нагрузка  10% 60 мин 125% 10 минут, 150% 1 минуту,               150% немедленное выключение
КНИ	2% при линейной нагрузке
КПД	93,%
БАТАРЕИ
Напряжение	±96 В\ ±108 В\ ±120 В постоянного тока; количество батарей (опция)
Комплект батарей	Внешние АКБ 16, 18 или 20 шт., емкость АКБ зависит от необходимого времени резервирования
Ток заряда	10 A
УСЛОВИЯ  ЭКСПЛУАТАЦИИ
Температура	0~40°C
Влажность	0%~95% (без конденсации)
Температура  хранения	-25~55°C
Уровень шума	менее 55 дБА
ДРУГИЕ ПАРАМЕТРЫ
Интерфейс связи	RS232, “сухие контакты”, RS485, плата SNMP (опция), плата параллельной работы (опция), плата мониторинга
Размеры (Ш×Г×В)	250 x 590 x 655 мм
Вес (кг)	40 кг
Промышленные  стандарты	CE,EN/IEC 62040-2,EN/IEC 61000, EN/IEC 60950
