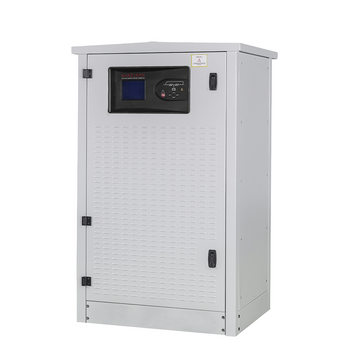

Makelsan IP Series 15 кВА

Настройка и инструкция

Открыть брошюру Makelsan IP Series 15 кВА

Описание

Makelsan IP — серия трехфазных источников бесперебойного питания двойного преобразования, спроектированная для индустриального применения в условиях высоких критических нагрузок. Обладают конструктивной защитой от различного типа угроз и неблагоприятных воздействий по стандартам IP31, IP41, IP51. Выпрямитель и инвертор построены с применением IGBT. Имеет широкие коммуникационные возможности. Возможно параллельное использование нескольких Makelsan IP Series в целях повышения мощности и резервирования.

---

Ключевые особенности

• Высокопроизводительное решение мощностью 15 кВА для удовлетворения энергетической защиты различных промышленных процессов, включая предприятия нефтегазодобычи, производственные станки, конвейеры, насосы и другое оборудование - создающее существенную нагрузку на электросеть предприятия;
• Полностью цифровое управление, построенное на DSP-микропроцессорах, а также применение современных IGBT-транзисторов в выпрямителе инверторе, существенно увеличивают надежность источника бесперебойного питания и повышают эффективность его работы, что чрезвычайно важно при работе с требовательными критическими нагрузками промышленного уровня и средств автоматизации;
• Входящий коэффициент мощности превышает 0,99;
• Коэффициент искажений тока на входе не превышает 3%;
• Возможность работы в широком диапазон напряжений увеличивает совместимость с различными нагрузками;
• Опциональный трансформатор гальванической изоляции;
• Встроенная автоматическая защита от КЗ, перегрузки, перегрева, высокого и низкого заряда, влажности;
• Возможность поставки системы в защищенной по стандартам IP31, IP41 и IP51 корпусах, что дает возможность эксплуатировать системы даже в суровых производственных условиях с высокой влажностью, наличия пылевой взвеси в воздухе (в т.ч. токопрововодящей) и рисками механических повреждений;
• Возможность параллельного подключения неограниченного числа ИБП в параллельную систему;
• Поддержка установки сменных пылевых фильтров;
• Удобное сервисное обслуживание ИБП за счет фронтального доступа для кабелей входа/выхода;
• Поддержка двойного кабельного входа;
• Наличие резервной линии аккумуляторных батарей;
• Совместимость с различными типами аккумуляторных батарей, включая AGM, VRLA и NiCd;
• Удобный ЖК-дисплей, русскоязычный интерфейс, мнемотическая диаграмма;
• Коммуникационные возможности представлены платой сухих контактов, интерфейсами Modbus/J-Bus/Profibus, опциональным адаптером SNMP для удаленного управления и мониторинга, а также интерфейсами Telnet/GPRS/Can-Bus

---

Технические характеристики Makelsan IP Series 15 кВА

Модель
Выходная мощность	15 кВА
Номинальная активная мощность	12 кВт
Коэффициент мощности	0.8
Вход
Диапазон входных напряжений	220/380 VAC -15% +18% 3P+N+PE (Опционально 220/380 VAC -37% +22% 3P+N+PE)
Коэффициент входящей мощности	> 0.99
Номинальная частота (Гц)	50 Гц ± 10% / 60 Гц ± 10% (регулируемо)
Выпрямитель (Технология IGBT)	PWM IGBT PFC
THDi	<3%
Выход
Диапазон выходных напряжений	220/380 VAC (230/400 VAC) 3P + N ± 1%
Время восстановления	± 1 статично, ± 3 динамично (при нагрузке 100%, 5 msn)
Эффективность	Нормальный режим до 93%, эко-режим – до 98%
Диапазон выходной частоты	50 Гц / 60 Гц ± 0,01% (режим батареи)
THDv	Линейная нагрузка <2% / нелинейная нагрузка <3%
Коэффициент формы (CF)	3:1
Перегрузка	10 минут при 125%, 1 минута при 150%
Защита от короткого замыкания	Электронная защита от короткого замыкания контролируемая IGBT
Аккумуляторы
Тип	VRLA/AGM/GEL Уплотненный свинцово-кислотный аккумулятор
Количество аккумуляторов (12V)	62
Тест аккумулятора	Программируемый без нагрузки, автоматический тест батареи
Температура аккумулятора	20 °C – 25 °C (для максимальной эффективности)
Байпас
Диапазон входных напряжений в режиме байпас	230/400 VAC (220/3800 VAC) 3P + N ± 10% (по выбору)
Связь
Интерфейс	RS232/RS484 RJ11/SNMP
Сухие контакты	7 сухих сигнальных контактов (опционально)
ПО	MAKNet software, Megatec, SEC и т.д.
Центральный сервис и мониторинг	Доступно
SNMP-адаптер	Опция
Дополнительные коммуникационные возможности	Modbus/J-Bus/Profibus/Model/Web/Telnet/GPRS/Can-Bus, SNMP
Сертификаты
Качество	ISO 9001:2008, ISO14001
Стандарт	CE, TSEK
Безопасность	EN62040-1-1, IEC60950
EMC/LVD	EN62040-2, Class A
Общие сведения
Фронтальная панель	320x240 LCD фронтальная панель + мнемоническая диаграмма, многоязычное меню
Рабочая температура	ИБП – от 0 °C до 40 °C, для аккумуляторов - от 22 °C до 25 °C
Защита	Перегрузка, короткое замыкание, перегрев, высокий заряд, низкий заряд, сырость
Уровень защиты	IP31, IP41, IP51
Влажность	0-95% (без конденсации)
Рабочая высота	> 1000 м
Акустический шум	< 60 дБА
Совместимость с генератором	Плавный пуск, регулируемое поступление энергии в течении 5-30 сек.
Работа в параллельном режиме	N+1, неограниченное подключение параллельных модулей
EMI/RFI фильтры	Стандартное исполнение
EPO (Аварийное отключение)	Стандартное исполнение
Изолирующий трансформатор гальваническое развязки	Опция
Вес без аккумулятора (кг)	190
Габариты (Ш x Г x В) (мм)	1340 x 800 x 600
