Описание

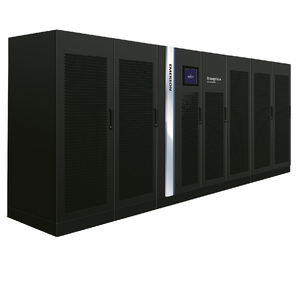

Chloride (Liebert) Trinegy CUBE является эволюцией ИБП серии Trinergy и включает в себя все достоинства предшественника, а так же позволяет масштабировать общую мощность системы бесперебойного питания вплоть до 27 мВА. Эта серия совмещает в себе весь прошлый опыт компаний Emerson и Chloride в разработке ИБП и оптимизирована для промышленного использования. Конструктивно продуманны различные варианты размещения оборудования, оптимизировано соотношение площади, которую занимает оборудование, и его мощности на один модуль. Помимо прочего, были упрощены обслуживание и монтаж системы в рамках ее развертывания или наращивания имеющихся мощностей.
На текущий момент времени Trinergy Cube является вершиной продуктовой линейки оборудования сферы обеспечения бесперебойного питания компании Vertiv в частности и одним из самых мощных решений на рынке ИБП вообще.
Расширенная брошюра Liebert Trinergy Cube
Инструкция по установке Liebert Trinergy Cube
Технические характеристики
| Диапазон мощности системы от 150 кВт до 27 МВт | ||
| Адаптивная номинальная мощность модуля (кВА) | до 200 / 400 | |
| Hоминальная мощность модуля (кВт) | до 200 / 400 | |
| Общие сведения | ||
| Средний КПД | 98,5 % | |
| Максимальный КПД | до 99,5 % | |
| Воздушный поток (м3/ч) | до 1 450 (Модуль питания 200 кВт) / 2 600 (Модуль питания 400 кВт) | |
| Рассеивание тепла при полной нагрузке в режиме VFI (кВт) | 7,7 (Модуль питания 200 кВт) / 15,4 (Модуль питания 400 кВт) | |
| Параллельная конфигурация | До 10 модулей питания в одном блоке, до 8 блоков в параллельной системе | |
| Горячая замена модулей питания | Да | |
| Выдерживаемый ток | до 100 | |
| Акустический шум (дБ) | 65 дБА (при неполной нагрузке) | |
| Максимальная высота размещения (м) | 1000 м без снижения номинальных характеристик | |
| Рабочая температура (°C) | 0 – 55 | |
| Вход | ||
| Конфигурация входа | 3 фазы + N + PE, 3 фазы + PE | |
| Диапазон входного напряжения (В) | 200–480 | |
| Диапазон входной частоты, Гц | 45–65 | |
| Входной коэффициент мощности | 0,99 | |
| Суммарный коэффициент гармонических искажений по току (THDI) на входе | 3 % | |
| Функция плавного пуска | Да | |
| Защита от обратного тока | Дополнительно | |
| Выход | ||
| Конфигурация выхода | 3 фазы + N + PE, 3 фазы + PE | |
| Настраиваемое номинальное напряжение | 380 В, 400 В, 415 В, 440 В, 50/60 Гц | |
| Допустимый коэффициент мощности нагрузки | до 1, независимо от коэф. мощности (с отставанием или опережением) без ухудшения характеристик; пик-фактор до 3:1 | |
| Коэффициент гармонических искажений на выходе (UTHD) | < 3 % (100 % линейная нагрузка); < 5 % (нелинейная нагрузка) | |
| Перегрузка (инвертор) | см. динамические характеристики Trinergy Cube | |
| Ток короткого замыкания (А) | до 650 A (Модуль питания 200 кВт) / 1 300 A (Модуль питания 400 кВт) | |
| Общие характеристики | ||
| Интерфейс пользователя | 12-дюймовый сенсорный экран, Поддержка протоколов Web, SNMP, MODBUS/Jbus | |
| Поддержка нескольких языков | Стандарт | |
| Аккумуляторная батарея | ||
| Тип | VRLA, Li-IOn, Flywheel (по запросу) | |
| Способ зарядки | Технология ABM или непрерывный заряд | |
| Диапазон напряжения | 396–700 В | |
| Размеры и вес | (Ш х Г х В, мм) | (кг) |
| Модуль питания 200 кВт | 500 x 910 x 1 950 | 465 |
| Модуль питания 400 кВт | 675 x 910 x 1 950 | 610 |
| Блок ввода/вывода 600 A | 1 150 x 910 x 1 950 | 800 |
| Блок ввода/вывода 1 200 A | 1 625 x 910 x 1 950 | 1 000 |
| Блок ввода/вывода 2 400 A | 2 150 x 910 x 1 950 | 1 300 |
| Блок ввода/вывода 3 000 A | 3 800 x 910 x 1 950 | По запросу |
| Блок ввода/вывода 4 000 A | 2 700 x 1 820 x 1 950 (при установке встык) | По запросу |
| Блок ввода/вывода 5 000 A | 3 050 x 1 820 x 1 950 (при установке встык) | По запросу |
| Принадлежности | ||
|
| Внешний батарейный шкаф для требуемого времени автономной работы (аккумуляторы Li-Ion, VRLA, Flywheel по запросу), интерфейсные платы Intellislot, сервисный байпас | |
| Коммуникационный обмен | ||
| Разъемы | 2 разъема IntelliSlot | |
| Протоколы | SNMP, MODBUS TCP/IP, MODBUS RTU | |
| Входы/выходы | 9/8 программируемых | |
| Соответствие стандартам | ||
| Безопасность | IEC 62040-1, IEC 60950-1 | |
| ЭМС | IEC 62040-2 | |
| Производительность | IEC 62040-3 | |
