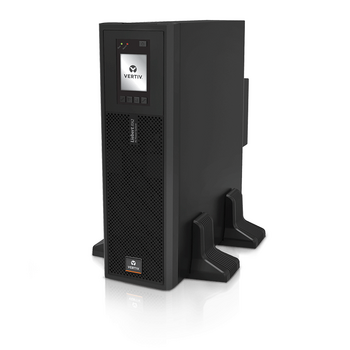

Liebert ITA2 15 кВА - ИБП двойного преобразования Vertiv с трёхфазным входом и выходом на выбор, трёхфазным или однофазным; средний из трёх номиналов серии (10, 15 и 20 кВА). Мощность 15 кВА / 15 кВт, выходной коэффициент мощности 1. Максимальный входной ток фазы - 39 А при 230 В, выходной - 22 А на фазу при трёхфазном выходе и 67 А при однофазном; автомат на входе 63 А, кабель входа 10 мм². Корпус 430 × 600 × 130 мм (3U), масса 23,5 кг.
Серия рассчитана на малые компьютерные залы, филиалы, серверы, сетевые компьютеры и периферию, системы хранения данных и VoIP; производитель называет также системы связи, автоматического управления и точные приборы. Входной коэффициент мощности 0,99 и широкий диапазон входного напряжения уменьшают число переходов на батареи и продлевают срок их службы, а выходные напряжения и число фаз выбираются настройкой.
ИБП построен по высокочастотной схеме двойного преобразования: выход не зависит от помех сети, управляет прибором цифровая платформа, состояние показывает цветной ЖК-дисплей с несколькими языками. Размеры на 30 % меньше, чем у прежнего поколения. Вентиляторы с автоматической регулировкой скорости снижают шум и энергопотребление; воздух идёт спереди назад. В режиме ECO КПД достигает 99 %. ИБП прошёл испытание на долговечность при высокой температуре и влажности в течение 1000 часов. Связь: порты USB и RS232, порт управления RJ45, пять портов «сухих» контактов, слот IntelliSlot для плат SNMP, Modbus и реле.
Компактные габариты: при установке в стойку ИБП максимальной мощноcтью 20 кВА имеет высоту всего 3U;
Лучшая совместимость с генераторами за счёт входного коэффициента мощности 0,99;
Широкий диапазон входного напряжения позволяет снизить необходимость использования батарей;
Интеллектуальная система охлаждения с автоматической регулировкой скорость вентиляторов для максимально эффективного отвода тепла;
Поддержка работы с общим батарейным массивом аккумуляторных батарей для параллельно подключенных ИБП;
Поддержка универсального зарядного устройства повышенной мощности обеспечивает быстрое восстановление уровня заряда;
Удобный ЖК-дисплей для управления системой;
Коммуникационные возможности представлены портом с беспотенциальными контактами, портом USB, слотом расширения для плат SNMP, ModBus, релейной платы
Видео
Вход, выход и защита
ИБП подключают к трёхфазной сети с нейтралью и защитным проводом (3 фазы, 5 проводов; системы заземления TN, TT и IT). Вход и байпас по умолчанию питаются от одной линии (общий вход); при раздельном питании байпаса на сеть и на байпас ставят отдельные автоматы. Схем подключения две: «3 фазы на входе - 3 фазы на выходе» (по умолчанию) и «3 фазы на входе - 1 фаза на выходе»; число фаз выхода затем задаётся в меню настроек. Выходное напряжение - 380, 400 или 415 В при трёхфазном выходе и 220, 230 или 240 В при однофазном (по умолчанию 220 В). Входной коэффициент мощности - 0,99 при полной нагрузке.
Выход, байпас, нейтраль и PE, однофазный выход, мм²
10
16
25
Кабель батареи и PE батареи, мм²
4
10
10
Автомат на входе (сеть), А
32
63
63
Автомат на входе байпаса при раздельном питании, трёхфазный выход, А
32
63
63
Автомат на входе байпаса при раздельном питании, однофазный выход, А
63
100
125
Автомат на выходе, трёхфазный выход, А
32
63
63
Автомат на выходе, однофазный выход, А
63
100
125
Автомат батареи (постоянный ток), А
40
80
80
Сечения - рекомендуемые минимальные при температуре воздуха 25 °C. При нелинейной нагрузке ток нейтрали может превышать ток фазы - до 1,732 раза.
Автомат батареи - постоянного тока на 250 В и выше, рядом с батареей.
Автоматы с защитой от утечки не рекомендуются: ИБП даёт повышенный ток утечки, 3,5 - 100 мА. Устройство защитного отключения на вводе - чувствительное к постоянному пульсирующему току, нечувствительное к импульсам, настраиваемое на 0,3 - 1 А.
Чтобы установка выдерживала условный ток короткого замыкания 10 кА, производитель требует указанные вводные автоматы стандарта IEC 60947.
Защита от обратной подачи напряжения на входы встроена; опция POD дополняет её отключением входного автомата по сигналу «сухого» контакта.
Размещение и условия
ИБП высотой 3U (130 мм) ставят на пол на опорные основания или в стойку на кронштейнах и направляющих; направляющие рассчитаны на 50 кг и подходят для ИБП и POD.
Спереди и сзади до стены и соседнего оборудования - не менее 200 мм, сзади лучше 500 мм. Воздух входит через переднюю панель и выходит сзади. В запылённом помещении ставят воздушный фильтр.
Основание - бетон или другая негорючая поверхность.
Кабели батареи - не длиннее 3 м.
Батареи и автономия
Батареи подключают снаружи: батарейные модули Vertiv ставят в ту же стойку или подключают собственную цепочку через автомат постоянного тока. В цепочке от 24 до 40 блоков 12 В (24, 26 ... 40). Зарядное устройство исполнения с длительной автономией - до 13 А.
Батарейный модуль
Размеры Ш × Г × В, мм
Масса, кг
3U, 16 блоков 12 В, 9 А·ч (VRLA) - опция
430 × 600 × 130
51
3U, половина цепочки без батарей (VRLA) - опция
430 × 600 × 130
29
2U, 16 блоков, 9 А·ч (VRLA) - опция
430 × 755 × 85
57
1U, литий-ионный, 192 В, 6 А·ч - опция
430 × 750 × 43
23
2U, литий-ионный, 192 В, 12 А·ч - опция
430 × 680 × 86
35
Производитель рекомендует ставить шесть батарейных модулей 3U, не менее двух на каждый ИБП 20 кВА.
Перед первым пуском батарею заряжают 8 часов.
Температура воздуха у батареи - 15 - 25 °C.
Непрерывная работа от батареи - не более 24 часов.
Батарею, которая не заряжалась три месяца, а при высокой температуре - два месяца, заряжают не менее 12 часов.
Вентиляторы рассчитаны на 20 000 - 40 000 часов работы; состояние ИБП и функции проверяют раз в 6 месяцев.
Режимы работы и параллельная работа
Нормальный режим: двойное преобразование, батареи заряжаются от сети.
Байпас: при перегрузке по времени, отказе инвертора или выпрямителя нагрузка переходит на питание напрямую от сети. Если в байпасе сеть пропала или вышла из допуска, ИБП отключает выход.
От батареи: при пропадании сети; возможен холодный запуск от заряженной батареи.
ECO: нагрузку питает байпас, пока его напряжение в норме, при отклонении включается инвертор; режим доступен только для одиночного ИБП с внешней батареей.
Ручной байпас действует, только если установлен POD: его выключатель на передней панели POD.
Параллельная работа по схеме N + X (2 ≤ N + X ≤ 4, X = 0 или 1), до 3+1. ИБП одной мощности, с общим байпасом и общей выходной шиной, кабели параллельной связи замыкаются в кольцо. Для 1+1 в списке опций есть POD 1+1 с ручным байпасом (указан для ИБП 20 кВА); при двух и более основных ИБП нужно собственное внешнее распределение.
Общая батарея параллельных ИБП и синхронизация двойной шины (LBS) в таблице настроек указаны только для 20 кВА.
Связь и опции
Слот IntelliSlot: в каждом ИБП установлена плата IS-UNITY-LIFE. Вместо неё ставится IS-UNITY-DP (SNMP и RS-485 - Modbus, BACnet) - опция. Реле IS-RELAY тоже ставится в слот - опция.
Пять портов «сухих» контактов: два выходных, два входных и вход REPO для удалённого аварийного отключения; нагрузка контакта - 125 В постоянного тока, 0,5 А или 30 В, 1 А. REPO отключает выпрямитель, инвертор и статический байпас, но не разрывает вход ИБП без расцепителя на входном автомате.
Порты USB, RS232 (DB9) и порт управления RJ45: Modbus/Jbus или датчик температуры и влажности.
Датчик температуры и влажности - опция.
POD с ручным байпасом - опция, в списке опций указан для ИБП 20 кВА: одиночный 430 × 600 × 173 мм и 1+1 - 430 × 600 × 261 мм. В нём автоматы ручного байпаса, байпаса, входа и выхода ИБП.
Направляющие для стойки - опция.
Кабель параллельной связи - опция.
Кабель LBS для двойной шины - опция.
Что производитель менял в спецификации
Параметр
Спецификация 2017 года
Спецификация 2021 года
Спецификация 2026 года
Искажения входного тока при полной линейной нагрузке, %
< 5
≤ 3 (при определённых условиях)
≤ 3 (при определённых условиях)
КПД двойного преобразования
До 96 %
До 96,2 %
До 96,2 %
Размеры ИБП Ш × Г × В, мм
430 × 500 × 130 (3U)
430 × 500 × 130 (3U)
430 × 600 × 130 (3U)
Масса нетто, кг
23
23
23,5
Технические характеристики Liebert ITA2 15 кВА
Номинальная мощность (кВА)
15
ВХОД
Номинальное входное напряжение (В)
380/400/415 (три фазы + нейтраль)
Диапазон входного напряжения без питания от батарей (В)
173-498 (при определённых условиях)
Номинальная частота на входе (Гц)
50/60
Диапазон частоты на входе (Гц)
40-70
Допуск по напряжению на байпасной линии (%)
По выбору от +20 до -40
Допуск по частоте на байпасной линии (%)
±20 (по выбору ±10)
Входной коэффициент мощности при полной нагрузке (кВт/кВА)
0,99
Коэффициент нелинейных искажений при полной линейной нагрузке (THDI%)
≤ 3 (при определённых условиях)
ЗАРЯД И ТЕСТИРОВАНИЕ АККУМУЛЯТОРОВ
Количество батарейных блоков в линейке
24-40 (при определённых условиях)
Температурная компенсация напряжения (мВ/°C/яч.)
-3 мВ/°C/элемент
Максимальный ток зарядного устройства (А)
13
ВЫХОД
Номинальное выходное напряжение (В)
380/400/415 (трехфазный) или 220/230/240 (однофазный)
Номинальная выходная частота (Гц)
50/60
Максимальная активная мощность (кВт)
15
Суммарные нелинейные искажения при полной линейной нагрузке (%)
≤ 2
Перегрузочная способность инвертора при 25 °C
105 % в течение 60 мин; 125 % в течение 5 мин; 150 % в течение 1 мин, > 150 % в течение 200 мс
КПД
Эффективность двойного преобразования при полной нагрузке
До 96,2 %
Эффективность двойного преобразования при нагрузке 50 %
До 96 %
КПД в экономном режиме ECO
До 99 %
РАЗМЕРЫ И ВЕС
Размеры, Ш × Г × В (мм)
430 × 600 × 130 (3U)
Вес нетто (кг)
23,5
ОБЩИЕ СВЕДЕНИЯ
Шум на расстоянии 1 м (дБА)
≤ 58
Вентиляция
От лицевой панели к задней
Максимальная высота
1500 м без ухудшения характеристик (макс. 3000 м)
Степень защиты МЭК (60529)
IP20
Требования к ИБП по электромагнитной совместимости
EN/IEC/AS 62040-2
Классификация ИБП согласно CEI EN 62040-3
VFI-SS-111
Общие требования к ИБП и требования по безопасности
