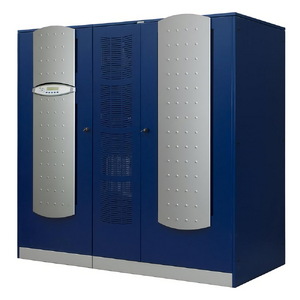

Jovystar HP

Выберите мощность:
Jovystar HP
Доступные мощности: от 200 кВА до 800 кВА

Производитель:Jovyatlas
Тип:On-line
Мощность, кВА:250, 200, 300, 400, 500, 800, 600
Кол-во фаз вход/выход:3:3
Трансформатор гальванической изоляции:Нет
Применение:Промышленность, Транспорт, Инфраструктуры, Автоматизация, Телекоммуникации


Настройка и инструкция

Открыть брошюру Jovystar HP
Запрос коммерческого предложения
Цена: по запросу формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: order@uni-jet.com или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее


Компания «Юниджет»:

Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Описание

JOVYSTAR HP (High Performance) - модель трехфазного ИБП (UPS) двойного преобразования финского бренда Wärtsilä. Ориентирована на интенсивную эксплуатацию в вычислительных центрах и системах хранения данных, системах связи, транспортных системах, при использовании мощного производственного оборудования вкупе с генераторами. Для управления и регулирования ИБП в модели JOVYSTAR HP реализована цифровая система, построенная на двух независимых процессорах. Увеличение автономности JOVYSTAR HP реализуется путем установки дополнительных аккумуляторных батарей во внешние боксы.  При работе в режиме с резервированием или в целях увеличения мощности существует возможность параллельного включения до восьми дополнительных источников бесперебойного питания.

Руководство Jovyatlas Jovystar HP

Ключевые особенности

  • JOVYSTAR HP является высокопроизводительным ИБП для обеспечения бесперебойного питания оборудования стадионов (в том числе, осветительных установок), выставочных центров и концертных залов, а также крупных информационных центров и объектов промышленности;
  • Доступные мощности системы: 200 кВА, 250 кВА, 300 кВА, 400 кВА, 500 кВА, 600 кВА и 800 кВА;
  • В основе системы лежит полностью цифровое управление на основе двух DSP-процессоров, управляющих IGBT-выпрямителем, инвертором и статическим байпасом;
  • Активная коррекция фактора нагрузки;
  • Возможность построения параллельной системы из 8 ИБП в целях увеличения мощности или резервирования;
  • Благодаря использованию современного выпрямителя БТИЗ, обеспечивающего почти синусоидальное потребление тока, помехи в питающей сети значительно сокращаются;
  • Коэффициент мощности входной сети при полной нагрузке равен 0,99;
  • Коэффициент нелинейных искажений при линейной нагрузке не превышает 1%;
  • Перегрузочная способность — 200% на 100 мс;
  • КПД при номинальной нагрузке превышает 95%;
  • Интеллектуальная система зарядки обеспечивает совместимость с разными типами аккумуляторных батарей и оптимизирует процесс зарядки для сокращения времени зарядки АКБ и увеличения срока их службы

Опции

  • Система с параллельным резервированием (5+1 макс.);
  • Плата контроля батарей;
  • Сигнальная плата;
  • Адаптер SNMP;
  • Адаптер ModBus;
  • Выключающая программа для контролируемого выключения подключенных компьютеров;
  • Регулирование напряжения зарядки батареи в зависимости от окружающей температуры;
  • Ручной байпас для JST hp E 400-800 кВА

Модели

Технические данные в зависимости от мощности JOVYATLAS JOVYSTAR HP

Мощность (cos phi 0.8)

200 kBA

250 kBA

300 kBA

400 kBA

500 kBA

600 kBA

800 kBA

Зарядный ток на АКБ

30 A

40 A

40 A

60 A

80 A

80 A

120 A

С учётом  функции динамической зарядки *

100 A

100 A

100 A

100 A

100 A

100 A

200 A

Номинальный ток на выходе ИБП (cos phi = 0,8)

290 A

360 A

430 A

590 A

720 A

860 A

1180 A

Номинальный ток на выходе ИБП (cos phi = 1)

230 A

290 A

360 A

460 A

580 A

720 A

920 A

Ток короткого замыкания

(после 5 сек полное отключение)



460 A



580 A



720 A



690 A



870 A



1080A



1380 A

Потеря мощности (100 % нагрузке)

11,2 кВт

14,0 кВт

16,8 кВт

22,4 кВт

28 кВт

33,6 кВт

44 кВт

Вес , кг. без батареи

970

1090

1170

1820

2220

2400

3600

* Функция динамической зарядки АКБ позволяет увеличивать ток зарядки при не полной нагрузке  ИБП

Габариты JOVYATLAS JOVYSTAR HP



Габариты Ш x В x Г [мм]

Вес [кг]

Автономия [мин]

JOVYATLAS JOVYSTAR HP 200-0

1220 x 1905 x 895

970

0 - 5 - 10 - 23  - 27 - 42 - 60

JOVYATLAS JOVYSTAR HP 250-0

1220 x 1905 x 895

1090

0 - 6 - 16 - 25 - 52 - 70





Другая комплектация возможна





JOVYATLAS JOVYSTAR HP 300-0

1220 x 1905 x 895

1170

0 - 5 - 10 - 15 - 23 - 40 - 55

JOVYATLAS JOVYSTAR HP 400-0

1990 x 1920 x 990

1820

0 - 5 - 10 - 23

JOVYATLAS JOVYSTAR HP 500-0

2440 x 2020 x 990

2220

0 - 5 - 10 - 15

JOVYATLAS JOVYSTAR HP 600-0

2440 x 2020 x 990

2400

0 - 5 - 10

Технические характеристики

JOVYSTAR HP 200 кВА — 300 кВА

АБП для работы в оперативном режиме

200 кВА

250 кВА

300 кВА

Выходные параметры

Полная выходная мощность (cos φ = 0,9)

200 кВА

250 кВА

300 кВА

Активная выходная мощность (cos φ = 1)

180 кВт

225 кВт

270 кВт

Номинальное выходное напряжение

3 x 380/220 В / 3 x 400/230 В / 3 x 415/240 В

Допуск при статической симметричной нагрузке

±1 %

Допуск при статической несимметричной нагрузке

±2 %

Допуск при динамической нагрузке (20 % → 100 % → 20 %)

±5 %

Время регулирования после скачка нагрузки

< 20 мс

Номинальная выходная частота

50/60 Гц

Допуск в режиме холостого хода (кварцевый генератор)

±0,001 Гц

Допуск при инверторной синхронизации через сеть

±2 Гц

Номинальный выходной ток (cos φ = 0,9)

290 A

362 A

435 A

Номинальный выходной ток (cos φ = 1,0)

261 A

325 A

391 A

THDu (соответствует IEC EN 62040-3)

  • Линейная нагрузка
  • Нелинейная нагрузка



< 1 %

< 5 %

Вход

Входное напряжение

3 x 400/230 В +15 % -20 %

Входная частота

50/60 Гц ± 5 Гц

Входной ток (при 100%-ной нагрузке без зарядки батареи)

273 A

341 A

410 A

Входной ток (при 100%-ной нагрузке, макс. ток батареи)

303 A

383 A

450 A

Коэффициент входной мощности (при 100%-ной нагрузке)

> 0,99

Суммарный коэффициент гармоник входного тока (при

100%-ной нагрузке)

< 3 %

Батарея

Количество элементов батареи

300

Зарядное напряжение батареи (постоянная подзарядка)

680 В (2,27 В/эл.)

Конечное напряжение разряда

496 В (1,65 В/эл.)

Макс. зарядный ток батареи (при 100%-ной нагрузке)

30 A

40 A

Макс. зарядный ток батареи при динамической зарядке (DCM)

(Dynamic Charging Mode, только при частичной нагрузке)



100 A

Зарядная характеристика батареи

IU (DIN 41773)

Допустимая перегрузка/реакция на короткое замыкание на выходе



Перегрузочная способность инвертора

> 100 % до 125 % на 10 мин

> 125 % до 150 % на 1 мин

> 150 % до 199 % на 10 с

= 200 % на 100 мс

Перегрузочная способность статического байпаса

150 % постоянно

1000% на 1 период

Реакция на короткое замыкание (байпас имеется)

Немедленное переключение на байпас

Реакция на короткое замыкание (байпас отсутствует)

  1. Ограничение тока до 200 % на 100 мс
  2. Ограничение тока до 125 % на последующие 5 с



462 A

289 A



580 A

363 A



694 A

434 A

Конструкция/соответствие нормам

Размеры (Ш х В х Г)

1220 x 1905 x 895 мм

Масса (без встроенной батареи)

970 кг

1090 кг

1170 кг

Лаковое покрытие

RAL 5026 / RAL 9006

Уровень шума

< 62 дБ

Класс ЭМС согласно IEC EN 62040-2

C3

Класс защиты согласно IEC EN 62040-3

VFI SS 111

Степень защиты

IP 20

Прочие параметры

КПД в нормальном режиме (при 100%-ной нагрузке)

> 95 %

КПД при работе от батареи (при 100%-ной нагрузке)

> 96 %

КПД в экономном (автономном) режиме

> 98 %

Макс. коэффициент амплитуды без снижения мощности

3 : 1

Мощность потерь

(при 100%-ной нагрузке и номинальном входном напряжении)



11,0 кВт



13,7 кВт



16,5 кВт

Требования к месту монтажа

Макс. высота монтажа над уровнем моря

< 1000 м

Снижение мощности при высоте монтажа над уровнем моря согласно IEC EN 62040-3

1 % на каждые 100 м выше 1000 м до макс. 5000 м

Требуемый расход охлаждающего воздуха

3500 м³/ч

4100 м³/ч

4500 м³/ч

Окружающая температура при работе АБП

от 0 до +40 °C

Температура хранения АБП

от -10 до +70 °C

Окружающая температура для батареи (рекомендуемая окружающая температура для батареи, см. также инструкцию по эксплуатации батареи)

от 0 до +25 °C

+20 °C

Температура хранения батареи

от 0 до +25 °C

Относительная влажность воздуха (без конденсации)

< 95 %

JOVYSTAR HP 400 кВА — 800 кВА

АБП для работы в оперативном режиме

400 кВА

500 кВА

600 кВА

800 кВА

Выходные параметры

Полная выходная мощность (cos φ = 0,9)

400 кВА

500 кВА

600 кВА

800 кВА

Выходная мощность (cos φ = 1)

360 кВт

450 кВт

540 кВт

720 кВт

Номинальное выходное напряжение

3 x 380/220 В / 3 x 400/230 В / 3 x 415/240 В

Допуск при статической симметричной нагрузке

±1 %

Допуск при статической несимметричной нагрузке

±2 %

Допуск при динамической нагрузке (20 % → 100 % → 20 %)

±5 %

Время регулирования после скачка нагрузки

< 20 мс

Номинальная выходная частота

50/60 Гц

Допуск в режиме холостого хода (кварцевый генератор)

±0,001 Гц

Допуск при инверторной синхронизации через сеть

±2 Гц

Номинальный выходной ток (cos φ = 0,9)

580 A

724 A

870 A

1060 A

Номинальный выходной ток (cos φ = 1,0)

522 A

651 A

783 A

954 A

THDU (соответствует IEC EN 62040-3)

  • Линейная нагрузка
  • Нелинейная нагрузка



< 1 %

< 5 %

Вход

Входное напряжение

3 x 400/230 В +15 % -20 %

Входная частота

50/60 Гц ± 5 Гц

Входной ток (при 100%-ной нагрузке без зарядки бата-

реи)

550 A

687 A

824 A

1060 A

Входной ток (при 100%-ной нагрузке, макс. ток батареи)

610 A

767 A

904 A

1220A

Коэффициент входной мощности (100%-ная нагрузка)

> 0,99

Суммарный коэффициент гармоник входного тока (100%-ная нагрузка)

< 3 %

Батарея

Количество элементов батареи

300

Зарядное напряжение батареи (постоянная подзарядка)

680 В (2,27 В/эл.)

Конечное напряжение разряда

496 В (1,65 В/эл.)

Макс. зарядный ток батареи (при 100%-ной нагрузке)

60 A

80 A

120 A

Макс. зарядный ток батареи при динамической зарядке (DCM)

(Dynamic Charging Mode, только при частичной нагрузке)



100 A



200 A

Зарядная характеристика батареи

IU (DIN 41773)

Допустимая перегрузка/реакция на короткое замыкание на выходе



Перегрузочная способность инвертора

> 100 % до 125 % на 10 мин

> 125 % до 150 % на 1 мин

= 150 % на 10 с

Перегрузочная способность статического байпаса

150 % постоянно

1000% на 1 период

Реакция на короткое замыкание (байпас имеется)

Немедленное переключение на байпас

Реакция на короткое замыкание (байпас отсутствует)

  1. Ограничение тока до 150 % на 150 мс
  2. Ограничение тока до 125 % на последующие 5 с



695 A

579 A



870 A

725 A



1044 A

870 A



1390 A

1158 A

Конструкция/соответствие нормам

Размеры (Ш х В х Г)

1990 x 1920 x 990

мм

2440 x 2020 x 990 мм

3640 x 1920 x 990

мм

Масса (без встроенной батареи)

1820 кг

2220 кг

2400 кг

3600 кг

Лаковое покрытие

RAL 5026 / RAL 9006

Уровень шума

< 60 дБ

Класс ЭМС согласно IEC EN 62040-2

C3

Класс защиты согласно IEC EN 62040-3

VFI SS 111

Степень защиты

IP 20

Прочие параметры

КПД в нормальном режиме (при 100%-ной нагрузке)

> 94,5 %

КПД при работе от батареи (при 100%-ной нагрузке)

> 96 %

КПД в экономном (автономном) режиме

> 98 %

Макс. коэффициент амплитуды без снижения мощности

3 : 1

Мощность потерь

(при 100%-ной нагрузке и номинальном входном напряжении)



22,0 кВт



27,5 кВт



33,0 кВт



43,3 кВт

Требования к месту монтажа

Макс. высота монтажа над уровнем моря

< 1000 м

Снижение мощности при высоте монтажа над уровнем моря согласно IEC EN 62040-3

1 % на каждые 100 м выше 1000 м до макс. 5000 м

Требуемый расход охлаждающего воздуха

3500 м³/ч

4000 м³/ч

4500 м³/ч

7000 м³/ч

Окружающая температура при работе АБП

от 0 до +40 °C

Температура хранения АБП

от -10 до +70 °C

Окружающая температура для батареи (рекомендуемая окружающая температура для батареи, см. также инструкцию по эксплуатации батареи)

от 0 до +25 °C

+20 °C

Температура хранения батареи

от 0 до +25 °C

Относительная влажность воздуха (без конденсации)

< 95 %
Jovystar HP
8-800-707-98-45

звонок по России бесплатный

Запрос коммерческого предложения
Наши проекты
Для заказчиков
Наши вакансии
sales@uni-jet.com
8-800-707-98-45 +7 (812) 247-06-60 +7 (499) 702-07-60
© ООО «Юниджет» 2009 - 2025. Все права защищены. Unijet LLC

Во время посещения сайта вы соглашаетесь с использованием нами файлов cookie, Политикой конфиденциальности и даете согласие на обработку персональных данных.

%
