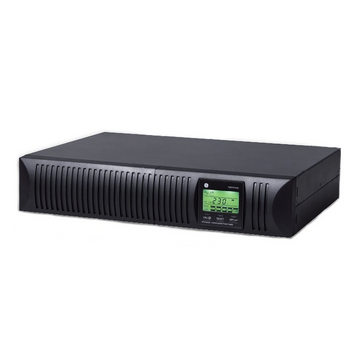

General Electric VCO 2000 ВА - однофазный ИБП двойного преобразования (VFI) General Electric, средний из трёх номиналов серии VCO: 2000 ВА / 1600 Вт. Корпус высотой 2U, 88 x 440 x 620 мм, масса 32 кг. Батареи 48 В (4 шт. по 12 В, 9 А·ч), автономия 8 мин при нагрузке 60 %. Шесть выходных розеток, из них три программируемые, до 10 А на розетку. Габариты те же, что у 3000 ВА; от него номинал отличают четыре батареи вместо шести, масса, вход под сетевой кабель IEC C13, а также отсутствие выходных автоматов и подключения блоков расширения батареи.
ИБП серии VCO защищают персональные компьютеры, серверы, локальные сети среднего размера, лабораторное и технологическое оборудование, сети передачи изображения и звука и телекоммуникационные системы. Прибор рассчитан на обычные домашние и офисные условия, а к его выходу подключают электронные нагрузки.
При двойном преобразовании выходное напряжение формируется заново, его величина и частота не зависят от входной сети. Широкое окно входного напряжения позволяет ИБП работать от сети, когда другие уже переходят на батарею, а автоматический байпас передаёт нагрузку сети при перегрузке или перегреве. Выходное напряжение (208, 220, 230 или 240 В) и частоту (50 или 60 Гц) задают в настройках.
Выбор определяют размеры и посадка: корпус 2U даже у 3000 ВА ставится башней или в стойку, а дисплей поворачивается на 90 градусов под выбранное положение. ИБП можно включить без сети (холодный старт), а программируемые розетки - отключать при работе от батарей, продлевая автономию остального оборудования. Самотест проверяет нагрузку, ёмкость батарей и аварийное состояние.
Простое решение для защиты рабочих станций, оборудования локальной сети организации, лабораторного и технологического оборудования - мощностью 2000 ВА;
Входной коэффициент мощности превышает 0,95 (при полной нагрузке);
Широкий диапазон входного напряжения - от 120 В до 280 В;
КПД в режиме ECO превышает 95%;
Универсальный формфактор позволяет установить ИБП в 19-дюймовую стойку (всего лишь 2U) или использовать как напольное решение;
Порты USB и RS232 в стандартной комплектации; для удалённого мониторинга по сети - опциональная карта SNMP
Установка и подключение
Параметр
Значение
Размещение
Башня на двух опорах или 19-дюймовая стойка на двух монтажных кронштейнах, крепёж для обоих вариантов в комплекте. В стойке корпус опирается на направляющие: крепить его одними кронштейнами нельзя. Ставить ИБП лучше в нижней половине стойки, монтировать вдвоём
Питание
Однофазная розетка с заземлением, без удлинителей. Линию питания защищают предохранителем 16 А; суммарный ток утечки ИБП и нагрузки - не более 3,5 мА. Сетевой кабель - с разъёмом IEC C13 для VCO1000 и VCO2000 и IEC C19 для VCO3000
Условия
Температура среды не выше 40 °C, для наибольшего срока службы батарей - не выше 30 °C. Вентиляционные отверстия не перекрывать. Хранение при температуре от -20 до +60 °C; при хранении дольше 3 месяцев батареи дольше служат при температуре не выше 25 °C. Батареи подзаряжают раз в 2 месяца, 24 ч от сети
Корпус и защита
Сталь и пластик, степень защиты IP20. На задней панели входной автомат: если он сработал, уменьшают нагрузку и сбрасывают его
Выходные розетки
Группа 1 включена всегда, группу 2 отключают в настройках. Розетки могут оказаться под напряжением, как только ИБП включён в сеть, даже если его не включали с панели
Что не подключать
К выходу - только электронные нагрузки: компьютеры, телекоммуникационное оборудование. Оборудование жизнеобеспечения и критическое медицинское, нагреватели, тостеры, пылесосы, лазерные и 3D-принтеры подключать нельзя
Первый запуск
После переноса из холода ИБП выдерживают не менее двух часов до установки. Батареи при транспортировке отключены, их подключают, сняв левую часть передней панели (крышку батарей): красный провод к красному, чёрный к чёрному. Перед использованием батареи заряжают около 8 ч
Аварийное отключение
Порт EPO на задней панели: пока контакт разомкнут, ИБП в режиме ожидания и выход обесточен. После замыкания ИБП включают кнопкой ON/mute, удерживая её 2 с
Комплект
ИБП, кабель USB (тип B), кабель RJ11, крепёж для башни и стойки, диск с программой мониторинга, руководство. Шнур в одних поставках - сетевой шнур ИБП, в других - шнур с разъёмами IEC C13 и C14; тогда сетевого кабеля к розетке в комплекте нет: для VCO1000 и VCO2000 подходит кабель IEC C13 защищаемого компьютера, для VCO3000 нужен кабель с разъёмом IEC C19
Режимы работы, перегрузка и настройки
Режим
Что делает ИБП
Перегрузка 102 - 129 %
Через 15 с переходит на байпас при работе от сети или отключается при работе от батарей
Перегрузка 130 - 149 %
То же через 2 с
Перегрузка более 150 %
То же сразу
Автоматический байпас
Включается при перегрузке или перегреве и возвращает нагрузку на инвертор, когда причина устранена. Если сеть пропадёт в байпасе, выход обесточивается
Ручной байпас
Одновременное нажатие ON/mute и SELECT на 4 с, возврат - тем же нажатием. ИБП работает через байпас независимо от входа; при отказе сети в этом режиме выход обесточивается
Режим ECO
Нагрузка питается через байпас без сигналов тревоги, пока напряжение и частота сети в пределах нормы; при пропадании сети ИБП переходит на батареи. По умолчанию режим выключен
Настройки
Выходное напряжение 208, 220, 230 (по умолчанию) или 240 В; выходная частота 50 Гц, 60 Гц или автовыбор; режим ECO; группа розеток 2. Вход - удержание SELECT 4 с в режиме ожидания или байпаса
Самотест
Запускается удержанием ON/mute 4 с в нормальном режиме или режиме ECO; проверяет нагрузку, ёмкость батарей и аварийное состояние
12 В, герметичные свинцово-кислотные, необслуживаемые; заряд штатной батареи до 90 % занимает менее 8 ч
Расширение автономии
Только у 3000 ВА: к ИБП подключается блок расширения батареи со встроенным зарядным устройством, его включают в розетку; блоки соединяются цепочкой - второй, третий и так далее. После подключения блоков новую суммарную ёмкость вводят программой мониторинга, чтобы ИБП верно рассчитывал время работы; ИБП при этом в режиме ожидания, доступны только стандартные значения 9, 23, 37 и 51 А·ч
Замена батарей
Перед заменой шнур питания отсоединяют от розетки; замену выполняет квалифицированный персонал. Батареи того же типа и размера; у 3000 ВА они в двух блоках - основном и дополнительном
Интерфейсы
USB и RS232 в стандартной комплектации, карта SNMP - опция (ставится в слот на задней панели). Работает один интерфейс: приоритет у SNMP, затем USB, затем RS232
Фильтр помех до 60 дБ на 1 МГц; подавление импульсов в сети 768 / 476 Дж, пиковый ток до 4500 А; разъёмы RJ-11 защищают линию интернета, телефона и факса (114 Дж)
