Доступные мощности: от 700 ВА до 3000 ВА
Производитель: Eaton
Сферы применения: Офисное оборудование и рабочие станции, Серверы и сфера IT, Сфера услуг, Телекоммуникации
Тип: On-line
Мощность, кВА: 3
Мощность, кВт: 2,7
Кол-во фаз вход/выход: 1:1
Входной коэффициент мощности при 100% нагрузке: 0,9
Выходной коэффициент мощности: 0,9
Напряжение: 220, 230, 240
Наличие аккумуляторов: внешние, внутренние
Подключение в параллель: Нет
Трансформатор гальванической изоляции: Нет
Формфактор: В стойку/вертикальный корпус (Rack/Tower)
Шум, дБ (на расстоянии 1 м): 45
Ширина, мм: 440
Высота, мм: 86, 131
Глубина, мм: 490, 640
Вес, кг: 18, 31, 42

Настройка и инструкция

Открыть брошюру (PDF) Eaton EX 3000 ВА
Цена: по запросу, формируется исходя из:
  • актуального курса валют ЦБ РФ
  • опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
  • требуемых сроков и способов поставки
Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spbinfo@jetushkauni-jet.ru или позвонить нам по телефону: 8-800-707-98-45
Доставка Все ИБП, приобретенные у нас, доставляются по всей территории России, по договоренности – в страны СНГ, включая Казахстан и Беларусь. Подробнее




Мы занимаемся обслуживанием оборудования Eaton в Санкт-Петербурге и области - установкой, наладкой и ремонтом

Компания «Юниджет»:

Для того, чтобы купить ИБП Eaton EX 3000, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60


Описание

Eaton EX – однофазный источник бесперебойного питания (ИБП) двойного преобразования. Спроектирован специально для создания многоярусной конфигурации, как недорогое решение в целях защиты серверного, промышленного и медицинского оборудования. Отдельные источники бесперебойного питания в параллели могут быть полностью заменены без прерывания подачи электропитания. Имеет широкий набор коммуникационных портов, индивидуально контролируемые выходные розетки, LCD-экран для удобного обслуживания. Может использоваться в стойке (rack) и многоярусном блоке.

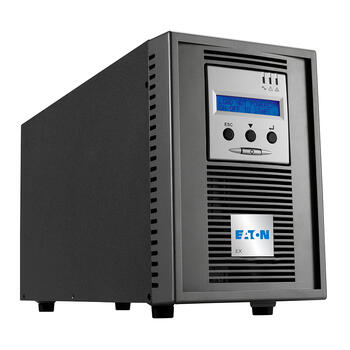

Eaton EX 700 ВА - 1500 ВА

Eaton EX 2200 ВА - 3000 ВА


Ключевые особенности

  • Номинальная мощность Eaton EX равна 3000 ВА;
  • Топология двойного преобразования, автоматический байпас, система корректировки коэффициент мощности;
  • Коэффициент мощности 0,9 – отличный показатель для столь компактных систем;
  • Ориентированы на применение в IT-сфере –  для защиты электропитания серверов, хранилищ данных, маршрутизаторов, систем телефонии и VoIP и т.д.;
  • Различные варианты конструктивного исполнения позволяют использовать Eaton EX как в стойках, так и в качестве отдельностоящего оборудования в вертикальном корпусе;
  • Поддержка модулей FlexPDU и HotSwap позволяет подключать нагрузку при помощи розеток или клеммных блоков;
  • Выходные розетки ИБП располагают собственной системой управления для более эффективного распределения нагрузки и увеличения времени автономной работы;
  • Функционал удаленного включения и перезагрузки устройств упрощает обслуживание;
  • Поддержка удаленного мониторинга по протоколу SNMP;
  • Поддержка подключения аккумуляторных блоков EXB;
  • Поддержка «горячей» замены аккумуляторных батарей без отключения потребителей благодаря наличию сервисного байпаса;
  • «Интеллектуальная» система защиты АКБ от глубокой разрядки, система автоматической проверки, подключение дополнительных аккумуляторов по принципу plug and play;
  • Интерфейсы USB и RS-232, разъем для удаленного управления питанием, разъем для подключения коммуникационных плат (включая NMC и ModBus/Jbus), 8 IEC 10 A розеток (4 из которых программируемые) и 1 IEC 16 A розетку;
  • Удобный ЖК-дисплей с графическим интерфейсом;
  • Набор программного обеспечения

Модификации Eaton EX

Код

Наименование

Мощность
(ВА/Вт) (КМ
=0,9)

Разъемы (вход)

Розетки (выход)

EATON EX Башня

68180

EX 700

700 / 630

C14

(6) C13

68181

EX 1000

1000 / 900

C14

(6) C13

68183

EX 1500

1500 / 1350

C14

(6) C13

EATON EX в стойку/башня

68182

EX 1000 RT2U

1000 / 900

C14

(6) C13

68184

EX 1500 RT2U

1500 / 1350

C14

(6) C13

68400

EX 2200 RT

2200 / 1980

C20

(8) C13, (1) C19

68401

EX 2200 RT2U

2200 / 1980

C20

(8) C13, (1) C19

68402

EX 3000 RT

3000 / 2700

C20

(8) C13, (1) C19

68403

EX 3000 RT2U

3000 / 2700

C20

(8) C13, (1) C19

68404

EX 3000 RT3U XL

3000 / 2400

C20

(8) C13, (1) C19

EATON EX в стойку/башня с модулем Hotswap (замена ИБП)

68407

EX 2200 RT3U HotSwap DIN

2200 / 1980

C20

(8) C13, (1) C19, (4) Шуко

68409

EX 2200 RT3U HotSwap IEC

2200 / 1980

C20

(14) C13, (1) C19

68410

EX 2200 RT3U HotSwap HW

2200 / 1980

Клеммы

(8) C13, (1) C19, Клеммы

68413

EX 3000 RT3U HotSwap DIN

3000 / 2700

C20

(8) C13, (1) C19, (4) Шуко

68415

EX 3000 RT3U HotSwap IEC

3000 / 2700

C20

(14) C13, (1) C19

68416

EX 3000 RT3U HotSwap HW

3000 / 2700

Клеммы

(8) C13, (1) C19, Клеммы

EATON EX Rack/Tower с коммуникационной картой NMC (NetPack)

68411

EX 2200 RT2U Netpack

2200 / 1980

C20

(8) C13, (1) C19

68417

EX 3000 RT2U Netpack

3000 / 2700

C20

(8) C13, (1) C19


Видео


Технические характеристики Eaton EX 3000 ВА

Технические характеристики

700

1000 - 1000 RT2U

1500 - 1500 RT2U

2200

3000 - 3000 XL

Номинал (ВА/Вт)

700 ВА /630 Вт

1000 ВА / 900 Вт(1)

1500 ВА /1350 Вт(1)

2200 ВА /1980 Вт

3000 ВА /2700 Вт(1)

Формат

Компактный башенный вариант

Компактный башенный вариант или вариант с корпусом RT2U (башня /стойка 2U)

Корпус RT2U (башня /стойка 2U) и корпус RT3U

Электрические характеристики

Топология

Двойное преобразование on - line,  с  автоматическим байпасом и  системой корректировки коэффициента  мощности

Входное напряжение и частотные диапазоны без использования мощности аккумуляторов

от 100 /120 /140 /160 В(2) до 284 В - от 40 до 70 Гц

от 100 /120 /160 /184 В(2) до 284 В - от 40 до 70 Гц



Выходное напряжение и  частота

230 В (с возможностью регулировки до 200 /208 /220 /240 /250 В), 50 /60 Гц, автовыбор или режим преобразователя частоты (3)

230 В (с возможностью регулировки до 200 /208 /220 /240 В), 50 /60 Гц, автоматический выбор или режим преобразователя частоты

Подключения





Вход

1 розетка IEC C14 (10A)

1 разъем IEC C20 (16A) или клеммный  блок на модуле HotSwap  MBP  HW вход /выход (клеммная колодка)

Выходы

6 розеток IEC C13 (10A)

8 розеток IEC C13 (10A) + 1 розетка IEC C19 (16A)

Розетки Powershare с возможностью удаленного  управления.

2 независимые группы: 2 + 1 IEC C13  (10A) розетки

2 группы по 2 x IEC C13 (10A) для Eaton EX

Дополнительные выходы с HotSwap MBP FR /DIN /BS /IEC /HW

4 розетки FR /Schuko или 3 розетки BS или 6 розеток IEC 10A или клеммные колодки

Дополнительные выходы с FlexPDU FR /DIN / BS /IEC

8 розеток FR /Schuko или 6 розеток BS или 12 розеток IEC 10A

Аккумулятор

Стандартное время автономной работы при нагрузке 50 и 70%( 6) кроме модели Eaton EX 3000  XL( 5)

EX

16 мин. /10 мин.

18 мин. /12 мин.

13 мин. / 9 мин.

17 мин. /12 мин.

15 мин. /10 мин.

EX + 1 EXB

/

75 мин. /50 мин.

50 мин. /35 мин.

85 мин. /60 мин.

60 мин. /40 мин.

­EX + 4 EXB

/

250 мин. /200 мин.

180 мин. /120 мин.

285 мин. /200 мин.

190 мин. /150 мин.



Управление аккумулятором

Еженедельная автоматическая проверка (периодичность проверки можно установить с ЖК- дисплея или в прилагаемом программном обеспечении), автоматическое распознавание внешних аккумуляторных устройств => возможность увеличения времени автономной работы + защита от глубокой разрядки

Интерфейс

Индикация и ЖК- дисплей

3 светодиода + настраиваемый многоязычный дисплей: отображение основных параметров, доступ к меню управления и настроек

Коммуникационные порты

1 порт USB + 1 последовательный порт RS232 и контакты   реле (4)

+ 1 компактный клеммный блок для удаленного включения /выключения и аварийного отключения

Разъемы для коммуникационных карт

1 разъем для коммуникационной миникарты NMC (входит в комплект с версией Netpack) или NMC ModBus /JBus, или MC Contacts/Serial

Условия работы и стандарты

Рабочая температура, уровень шума

0°C до 40°C продолжительная эксплуатация, 45  дБА

Производительность -  безопасность -  EMC

IEC /EN 62 040 - 3 (VFI - SS - 113), IEC /EN 62 040 - 1 - 1, IEC /EN 60 950 - 1 (RD), IEC /EN 62 040 - 2 C1 Class

Согласования

CE, TUV GS, cTUV - US

CE, TUV, UL

CE, TUV, UL

Габариты (В х Ш х Г) /масса



EX

242 x 153 x 440 мм /12,5 кг

242 x 153 x 440 мм /15 кг

242 x 153 x 440 мм /18 кг

131 x 440 x 490 мм (совместимость со стойками глубиной 600 мм) /30 кг ( 3000 XL = 18 кг)

EX с корпусом RT2U

/

86,5 x 438 x 483 мм/18 кг

86,5 x 438 x 483 мм /20,5 кг

86 x 440 x 640 мм /31 кг

EX EXB

/

242 x 153 x 440 мм /21 кг

131 x 440 x 490 мм (совместимость со стойками глубиной 600 мм) /42 кг

EX EXB с корпусом RT2U

/

86,5 x 438 x 483 мм /24,5 кг

/

 Примечания:
1: Максимальный номинал с аккумуляторными блоками EXB: Eaton EX 1000 = 800 Вт, Eaton EX 1500 =1200 Вт и Eaton EX 3000=2400 Вт. 2: Нижние пределы при <20%, <33%, <66%, >=66% номинальной мощности (ВА). Если номинальное значение активной выходной мощности выше 0,7 и 0,8, значение нижнего предела будет составлять 180 В и 190 В соответственно. 3: Снижение характеристик на 15% при использовании устройства в качестве преобразователя частоты. 4: порт USB и последовательный порт RS232 невозможно использовать одновременно. 5: Кроме модели Eaton EX 3000 XL: ИБП с устройством быстрой зарядки, без встроенных аккумуляторов, с возможностью индивидуальной настройки: за подробной информацией обратитесь к производителю. 6: Время работы отображается при значении коэффициента мощности 0,7. Указанная продолжительность автономной работы является ориентировочной и может изменяться в зависимости от используемого оборудования, конфигурации, срока службы аккумуляторов, температуры окружающей среды и т.д.
