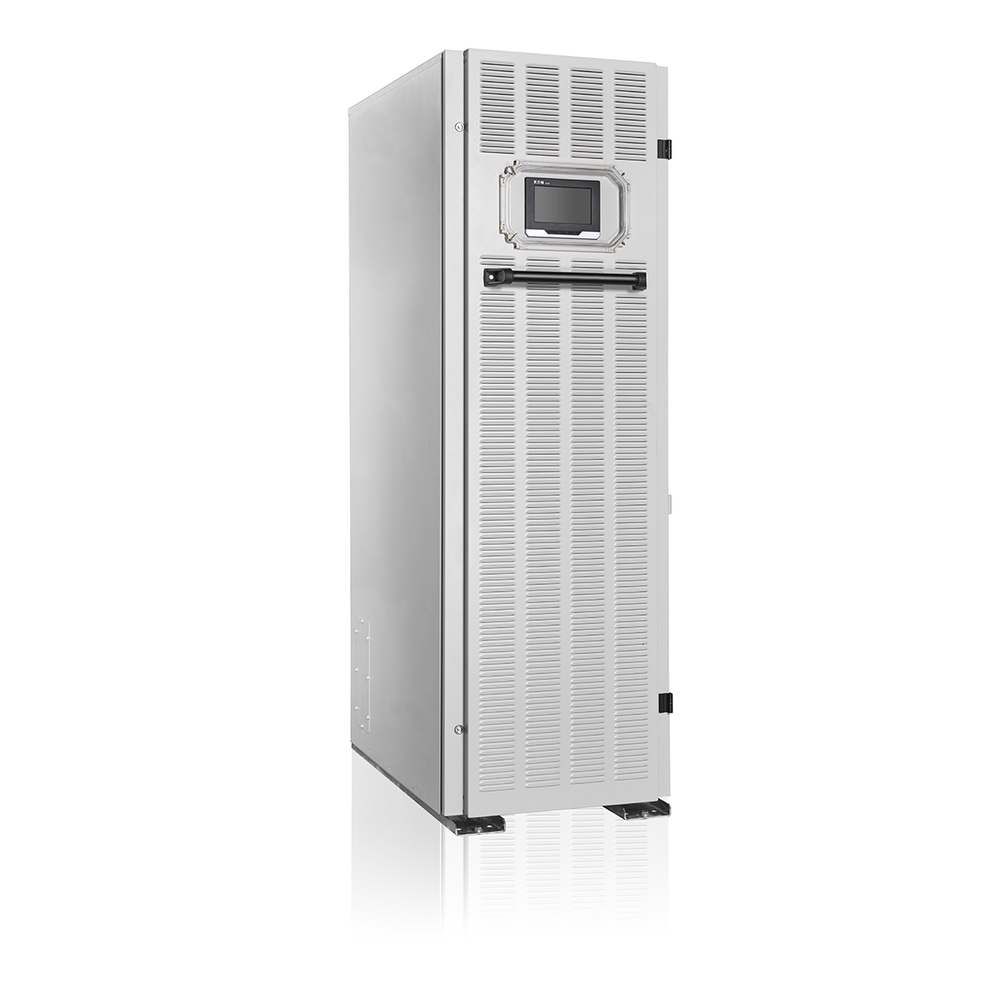

Eaton 9PHD

Описание

Eaton 9PHD — модульный трехфазный источник бесперебойного питания (ИБП) двойного преобразования, спроектированный для сложных условий эксплуатации. Отличается чрезвычайно защищенным конструктивным исполнением по стандартам IP23 и IP54, с дополнительной защитой от брызг, пыли, вибрации и сейсмического воздействия (опционально). Создан для работы на крупных промышленных предприятиях с высокими критическими нагрузками, предприятий в сферах судостроения, оборонной отрасли, нефте- газопереработки. Наращивание мощностей обеспечивается модулями по 30, 40 или 50 кВт, с общей работой в параллельной системе до 8 ИБП, суммарной мощностью 1,6 мВА. Доступно резервирование по системе N+1. КПД в режиме двойного преобразования — до 96,7%.

Инструкция Eaton 9PHD

Брошюра ИБП Eaton 9PHD Marine

Ключевые особенности

• Доступные мощности Eaton 9PHD – 30 кВА, 40 кВА, 50 кВА, 80 кВА, 100 кВА, 120 кВА, 150 кВА, 160 кВА и 200 кВА;
• Коэффициент мощности равен единице (кВА = кВт);
• КПД системы в режиме двойного преобразования достигает 97%;
• Корпус источника бесперебойного питания защищен от неблагоприятных войздействий воды, пыли и вибраций по стандартам IP23, IP33 и IP54 (дополнительно);
• Дополнительная защита от сейсмической угрозы;
• Применение прочных панелей корпуса с толщиной полтора миллиметра;
• Модульная конструкция системы позволяет повысить отказоустойчивость и обеспечить внутреннее N+1 резервирование;
• Внутренние компоненты Eaton 9PHD обладает дополнительной защитой, платы системы обладают конформным покрытием;
• Опционально доступна реализация защиты от высоких температур, позволяющая эксплуатировать ИБП в рабочем состоянии при температуре до 55 градусов Цельсия;
• В случае наличия байпаса, возможна непрерывная 125% нагрузка без потери работоспособности;
• Избыточная система охлаждения предполагает наличие индивидуальных управляемых вентиляторов в каждом модуле ИБП;
• Не нуждается в трансформаторах для работы в 3-х и 4-х проводных сетях при напряжениях 380 В – 480 В;
• Конструктивно предполагает возможность подключения безгалогеновых кабелей или кабелей с увеличенным сечением;
• Защита аккумуляторных батарей во внешнем батарейном кабинете от образования газообразного водорода;
• Располагает внутренним переключателем байпаса и выходным выключателем выпрямителя (150 кВт)
• Модификация Eaton 9PHD Marine протестирована для эксплуатации с учетом вибраций, возникающих при использовании в море, и имеет соответствующие сертификаты;
• Модификация Eaton 9PHD Marine имеет дополнительные крепления для фиксации у стены и на полу, а также скомпонована для типов прокладки кабелей на кораблях;
• Имеет 4 коммуникационных разъема MiniSlot для карт расширения, последовательные порты USB, 5 релейных входов, один релейных выход, вход для аварийного отключения питания;
• Управление ИБП осуществляется по средствам сенсорного ЖК-дисплея

Опции

• Встроенные трансформаторы гальванической развязки;
• Усиленные шкафы для трансформаторов;
• Внешний переключатель байпаса;
• Усиленные батарейные шкафы с аккумуляторами повышенного срока службы, для версии Marine – защищенные по морским стандаратм;
• Адаптеры SNMP, ModBus/Jbus, релейный адаптер;
• Реализация класса защиты корпуса по стандартам IP33 или IP53;
• Вибродемпферы, монтажные кронштейны;
• Комплект защиты от сейсмической угрозы;
• Автоматический ввод резерва;
• Комплект подключения в одному вводу питания;
• Система мониторинга короткого замыкания на землю;
• Аварийный выключатель;
• Возможность выбора напряжения системы;
