Описание

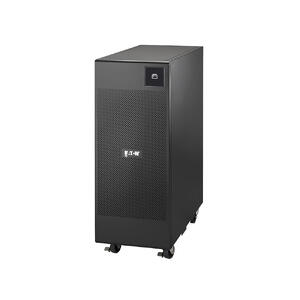

Eaton 9E – серия однофазных ИБП (UPS) и ИБП с трехфазным входом/однофазным выходом двойного преобразования. Найдут свое применение в различном типе инфраструктур и сетей, промышленных и медицинских системах, телекоммуникационном оборудовании. Оснащены автоматическим и ручным байпасами. Поддерживают подключение до четырех внешних батарейных модулей. Имеют встроенный LCD-дисплей для контроля состояния электросети, поддерживают удаленный мониторинг.
Ключевые особенности
- Доступные мощности Eaton 9E – 6 кВА, 10 кВА, 15 кВА, 20 кВА;
- Модели с однофазным выходом, однофазным или трехфазным входом (комбинированное подключение);
- Применение технологии двойного преобразования во всех моделях серии;
- Ориентированы на применение в различных инфраструктурах, в особенности – для защиты оборудования сферы IT, включая сетевые приложения, хранилища данных, телеком;
- Коэффициент мощности 0,8;
- Автоматический байпас;
- Удобный вывод диагностических и информационных сведение по средствам графического ЖК-экрана;
- Коммуникационные возможности представлены портом USB, портом RS232, слотом для карт расширения, включая релейные карты и карты ModBus
- Широкий набор программного обеспечения, поддержка удаленного управления и мониторинга
Опции
- Внешние батарейные модули (до 4 штук);
- Датчик состояния окружающей среды (влажность, температуры);
- Карта Network Card-MS (HTTP, SNMP, SMTP, Telnet, SSL и SSH), Relay Card- MS (AS/400), MosBus-MS;
- Набор опционального программного обеспечения для управления и мониторинга.
Модификации
| Eaton 9E | 6 кВА 1:1 | 10 кВА 1:1 или 3:1 | 15 кВА 1:1 или 3:1 | 20 кВА 1:1 или 3:1 |
| ИБП | 9E6Ki | 9E10Ki | 9E15Ki | 9E20Ki |
| EBM (Батарейные модули) | 9EEBM180 | 9EEBM240 | 9EEBM480 | 9EEBM480 |
| ИБП с зарядным устройством (и без батарей) | - | 9E10KiXL | - | 9E20KiXL |
Технические характеристики
|
| 6 кВА 1:1 | 10 кВА 1:1 и 3:1 | 15 кВА 1:1 и 3:1 | 20 кВА 1:1 и 3:1 |
| Номинал (ВА/Вт) | 6 кВА/4,8кВт | 10 кВА/8кВт | 15 кВА/12кВт | 20 кВА/16кВт |
| Формат | Tower (башня) | |||
| Электрические характеристики | ||||
| Технология | Двойное преобразование on-line | |||
| Входное напряжение | 220/230/240В | |||
| Входное напряжение без использ. батарей | 176-276В без снижения номинала (до 110-276В со снижением номинала) | |||
| Выходное напряжение/общ. Искажение | 220В/230В/240В ±2 %, THDU<3% | |||
| Диапазон входных частот | 45Гц-66Гц, 50/60 Гц автовыбор | |||
| КПД | До 93% в режиме онлайн; 97% в режиме ECO | |||
| Ток короткого замыкания | 82A | 137A | 205A | 273A |
| Мощность при перегрузке | 105%-110% : 5 мин, 110%-130% : 1 мин, 130%-150% : 10 с, >150% : 100 мс | |||
| Соединения |
| |||
| Ввод | Клеммная колодка | |||
| Выводы | Клеммная колодка | |||
|
| ||||
| Стандартное время обеспечения резервного питания при нагрузке 50% и 75% | ||||
| 9E | 20/12 | 15/9 | 16/9 | 15/9 |
| 9E + 1 EBM | 75/47 | 60/36 | 38/26 | 27/19 |
| 9E + 4 EBM | 222/140 | 170/110 | 117/76 | 82/54 |
| Параметры подключения | ||||
| Порты связи | 1 порт USB + 1 последовательный порт RS232 (порты USB и RS232 не могут использоваться одновременно) | |||
| Гнездо связи | 1 гнездо для карты Network-MS, ModBus-MS или Relay-MS | |||
| ПО | Intelligent Power Software | |||
| Эксплуатационные условия, стандарты и утвержденные данные | ||||
| Рабочая температура | 0-40°C | |||
| Уровень шума | <55дБ | |||
| Безопасность | IEC/EN 62040-1 | |||
| Электромагнитная характ., производительн. | IEC/EN 62040-2 | |||
| Подтверждения | CE, отчет CB (TUV) | |||
| Размеры, Д х В х Ш / масса | ||||
| Размеры ИБП (мм) | 612,9 x 708,5 x262,4 | 612,9 x 708,5 x262,4 | 706 x 815,5 x 350 | 706 x 815,5 x 350 |
| Масса ИБП (кг) | 68 | 85,4 | 145,3 | 159,9 |
| Размеры EBM (мм) | 579,4 x 708,5 x 262,4 | 579,4 x 708,5 x 262,4 | 579,4 x 708,5 x 262,4 | 579,4 x 708,5 x 262,4 |
| Масса EBM (кг) | 105,5 | 132 | 132 | 132 |
| Размеры ИБП XL (без батарей) (мм) | - | 612,9 x 708,5 x 262,4 | - | 706 x 815,5 x 350 |
| Масса ИБП XL (без батарей) (кг) - |
| 28,9 | - | 47,8 |
