Eaton 9155M
Выберите мощность:
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Компания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Описание

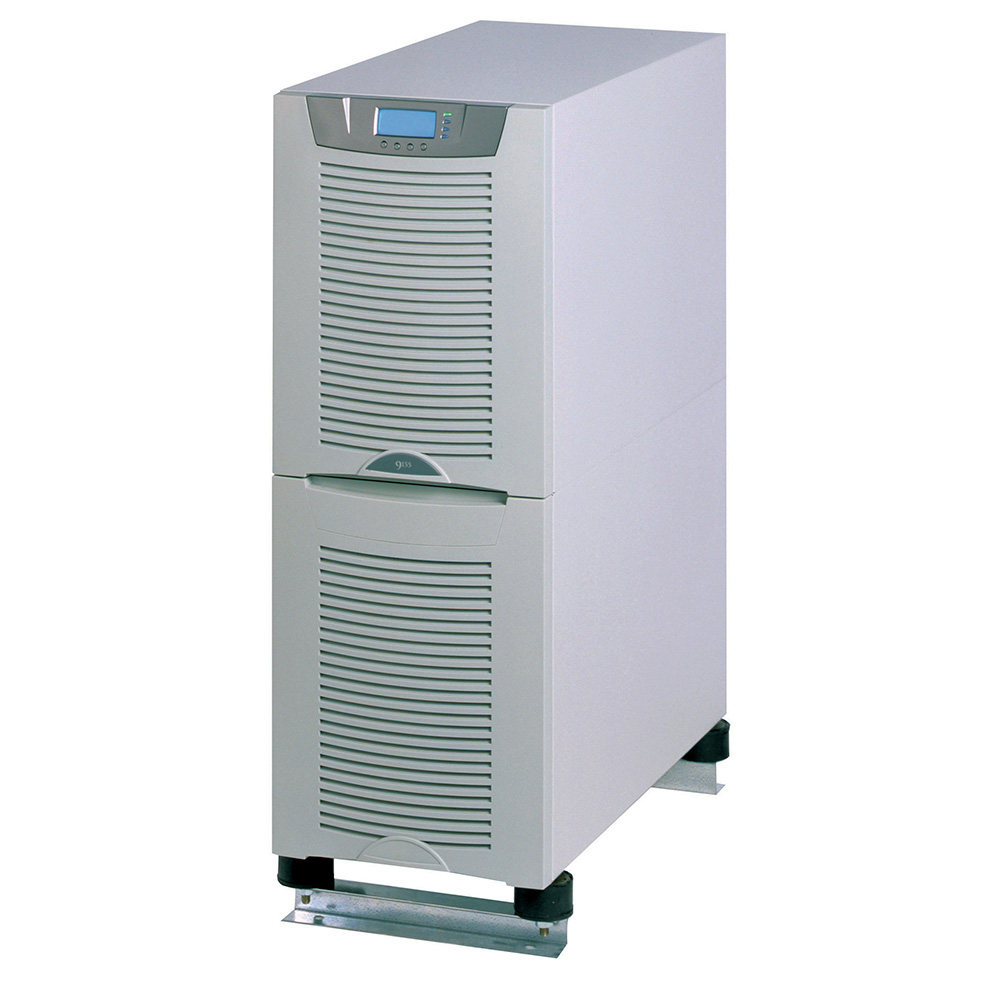

Eaton 9155M серии Marine – модель трехфазных источников бесперебойного питания двойного преобразования, обладающий надежной защитой по классу IP22. Специфический ИБП для использования в навигационных, компьютеризированных и коммуникационных системах судов. Конструктивные особенности кабинета ИБП исключают негативное воздействие вибраций и толчков. Поддерживает работу в параллельном режиме без использования промежуточных кабелей связи. Возможна установка дополнительных батарейных модулей. ИБП прост в обслуживании за счет удобного комплектного ПО и встроенного LCD-дисплея.
Брошюра ИБП Eaton серии Marine
Ключевые особенности
- Доступные мощности Eaton 9155M – 8 кВА, 10 кВА, 12 кВА, 15 кВА, 20 кВА и 30 кВА;
- Сертифицированы в соответствии с CE, DNV, BV и ABS PDA как оборудование с подтвержденными техническими характеристиками для эксплуатации в условиях прибрежной инфраструктуры (порты, доки и так далее) и на морских судах (для систем автоматизации, коммуникации и навигации, компьютерных систем);
- Класс защиты IP22 по-умолчанию;
- Компактные габариты корпусов, монтажные рельсы могут крепиться болтами или привариваться к палубе / переборке;
- Топология двойного преобразования в основе архитектуры ИБП;
- Выходной коэффициент мощности 0,9, входной – 0,99;
- Широкий диапазон частоты (45 Гц – 65 Гц) и входного напряжения (±20% от номинала);
- Виброгасители в нижней и боковой частях шкафа;
- Все обслуживание ИБП происходит через фронтальную панель;
- Возможность параллельного соединения до 4 ИБП в целях повышения мощности или резервирования;
- Внутренние встроенные автоматический и ручной байпасы;
- ЖК-дисплей с графическим интерфейсом;
- Возможность установки встроенного трансформатора и блоков аккумуляторных батарей;
- Два разъема для подключения плат SNMP, ModBus/JBus, релейных плат, платы параллельного подключения, удаленного дисплея ViewUPS
Модификации
Технические характеристики
| Номинальная выходная мощность ИБП (коэфф. мощности 0,9) | ||||||
| кВА | 8 | 10 | 12 | 15 | 20 | 30 |
| кВт | 7.2 | 9 | 10.8 | 13.5 | 18 | 27 |
| Общие характеристики | ||||||
| КПД в режиме двойного преоб- разования (при полной нагрузке) | 92% (без трансформатора) | 93% (с трансформатором) | ||||
| КПД в режиме двойного преоб- разования (при нагрузке 50%) | 90% (без трансформатора) | 91% (с трансформатором) | ||||
| Параллельное подключение по технологии Hot Sync | 4 | |||||
| Возможность обновления на месте | Присутствует | |||||
| Топология инвертора / выпрямителя | ШИМ на IGBT- транзисторах | |||||
| Уровень шума | <50 дБ | |||||
| Цвет | RAL 7035 | |||||
| Входные характеристики | ||||||
| Номинальное напряжение | 380 /400 /415 В, 50 /60 Гц | |||||
| С трансформатором | 230, 400, 440, 480, 690 В (внутренний) | 230, 440, 480, 690 В (внешний) | ||||
| Диапазон входного напряжения | ±20% от номинала при 100% нагрузке, 50%, +20% от номинала при нагрузке 50% | |||||
| Диапазон частоты | 45 - 65 Гц | |||||
| Входной коэффициент мощности | 0,99 | |||||
| КНИ потребляемого тока | < 4,5% | |||||
| Плавный наброс нагрузки | Присутствует | |||||
| Защита от обратного напряжения | Присутствует | |||||
| Выходные характеристики | ||||||
| Номинальное напряжение | 220 /380, 230 /400, 240 /415 В, 50 /60 Гц | |||||
| С внешним трансформатором | 230, 400, 440, 480, 690 В | 230, 440, 480, 690 V | ||||
| Искажение выходного напряжения | <3% (100% линейная нагрузка); <5% (стандартная нелинейная нагрузка) | |||||
| Выходной коэффициент мощности | 0,9 (т.е. 9 кВт при 10 кВА) | 0,9 (т.е. 27 кВт при 30 кВА) | ||||
| Диапазон коэффициента мощ- ности нагрузки | 0,7 индуктивного — 0,8 емкостного характера | |||||
| Характеристики батарей | ||||||
| Тип | VRLA, NiCD | |||||
| Метод зарядки | Технология ABM или Float | |||||
| Температурная компенсация | Дополнительно | |||||
| Номинальная мощность | 384 В (32*12 В, 192 элем.) | 432 В (32*12 В, 216 элем.) | ||||
| Ток зарядки | По умолчанию 3 A | По умолчанию 3 A | ||||
| *Ограничено макс. номиналом входного тока ИБП | ||||||
| Опции | ||||||
|
| Изолирующий трансформатор, батареи с увеличенным сроком службы, внешние батарейные модули, разъем X- слот (для подключения адаптеров Web /SNMP, ModBus / JBus, Relay, Hot Sync, удаленного дисплея ViewUPS), модуль параллельной работы Hot Sync, встроенный ручной байпас, внешний сервисный байпас. | Изолирующий трансформатор, батареи с увеличенным сроком службы, ВБМ, разъем X- слот (для подключения адаптеров Web /SNMP, ModBus /JBus, Relay, Hot Sync, удаленного дисплея ViewUPS), модуль параллельной работы Hot Sync, встроенный ручной байпас, внешний сервисный байпас. | ||||
| Коммуникационные возможности | ||||||
| X-Slot | 2 коммуникационных разъема | |||||
| Последовательные порты | 1 шт. | |||||
| Релейные входы /выходы | Программируемые, 2 /1 | |||||
| Сертификация | ||||||
| Безопасность (сертификация CB) | IEC 62040-1, IEC 60950-1 | |||||
| EMC | IEC 62040-2, IEC 60945 | |||||
| Производительность | IEC 62040-3 | |||||
