Eaton 9130
Выберите мощность:
-
Доступные мощности:
- Eaton 9130 Rackmount - от 1 кВА до 3 кВА
- Eaton 9130 UPS – от 700 ВА до 6 кВА
Настройка и инструкция
Открыть брошюру Eaton 9130- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Компания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Описание

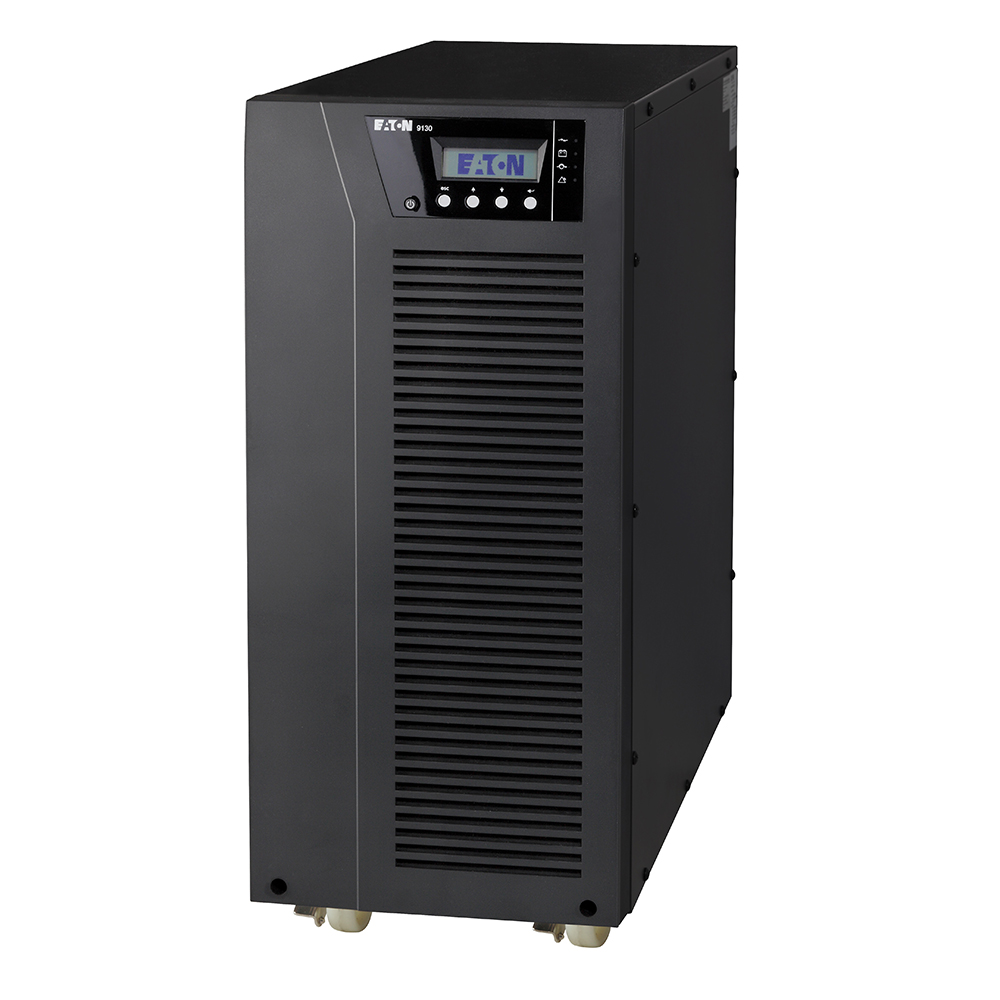

Eaton 9130 UPS и Eaton 9130 Rackmount UPS – однофазные ИБП (UPS) двойного преобразования. Обеспечивают высокую степень надежности защиты электропитания IT-оборудования, будь то серверы, хранилища данных или рабочие станции. Располагают удобным LCD-экраном для отображения текущего состояния электропитания. Оснащены встроенным байпасом с возможностью подключения внешнего. Поддерживают «горячую» замену аккумуляторных батарей, подключение внешних батарейных модулей в целях резервирования, удаленный мониторинг, функции самопроверки. Модель Eaton 9130 Rackmount UPS поддерживает горизонтальное размещение в стойках (rack).
Инструкция Eaton 9130 700 ВА - 3000 кВА
Инструкция Eaton 9130 5 кВА - 6кВА
Технические спецификации Eaton 9130
Ключевые особенности
- Доступные мощности Eaton 9130 – 700 ВА, 1000 ВА, 1500 ВА, 2000 ВА, 3000 ВА, 5000 ВА и 6000 ВА;
- Высокие показатели коэффициента выходной мощности – 0,9 и низкие показатели искажений напряжения – менее 3% для линейной нагрузки и менее 5% для нелинейной;
- Для модели 6 кВА показатели КПД для режима on-line превышают 94%, в режиме высокой эффективности – 98%;
- Универсальная классическая модель в стоечном и башенном исполнении для защиты потребителей IT-среды: серверов, хранилищ данных, маршрутизаторов, телекоммуникационного оборудования;
- Интегрированный внутренний байпас, опционально доступный внешний сервисный байпас для сервисного обслуживания ИБП и АКБ без отключения потребителей;
- «Интеллектуальная» трехступенчатая система заряда аккумуляторных батарей позволяет существенно увеличить срок их службы;
- Поддерживается «горячая» замена аккумуляторных батарей без отключения потребителей;
- Автономность может быть увеличена в несколько раз за счет подключаемых внешних батарейных модулей;
- Система установления приоритета для нагрузок, позволяющая отключать второстепенные нагрузки для того, чтобы критически важные продолжили свою работу в автономном режиме на более длительное время;
- Компактные габариты – система мощностью 3 кВА занимает в стандартной девятнадцатидюймовой стойке всего два отсека;
- Широкий выбор опциональных адаптеров для удаленного управления и мониторинга, включая SNMP и плату релейных контактов;
- По-умолчанию доступны RS-232 и порт USB;
- Удобный ЖК-дисплей с графическим интерфейсом и поддержкой русского языка
Модификации
| Наименование в каталоге | Код изделия | Мощность (ВА/Вт) | Входной разъем | Выходные разъемы | Габариты ВxШxГ (мм) | Масса (кг) |
| Напольное исполнение | ||||||
| PW9130i700T | 103006433-6591 | 700/630 | C14 | 6xC13 | 230x160x350 | 12,2 |
| PW9130i1000T-XL | 103006434-6591 | 1000/900 | C14 | 6xC13 | 230x160x380 | 14,5 |
| PW9130i1500T-XL | 103006435-6591 | 1500/1350 | C14 | 6xC13 | 230x160x430 | 19,0 |
| PW9130i2000T-XL | 103006436-6591 | 2000/1800 | C14 | 8xC13, 1xC19 | 325x214x410 | 34,5 |
| PW9130i3000T-XL | 103006437-6591 | 3000/2700 | C20 | 8xC13, 1xC19 | 325x214x410 | 34,5 |
| PW9130i5000T-XL | 103007841-6591 | 5000/4500 | Клеммная колодка | Клеммная колодка | 574x244x542 | 75,5 |
| PW9130i6000T-XL | 103007842-6591 | 6000/5400 | Клеммная колодка | Клеммная колодка | 574x244x542 | 75,5 |
| Внешние батарейные модули | ||||||
| PW9130N1000T-EBM | 103006438-6591 | - | - | - | 230x160x380 | 18,5 |
| PW9130N1500T-EBM | 103006439-6591 | - | - | - | 230x160x430 | 24,3 |
| PW9130N3000T-EBM | 103006440-6591 | - | - | - | 325x214x410 | 50,0 |
| PW9130N6000T-EBM | 103007843-6591 | - | - | - | 574x244x542 | 111 |
| Стоечное исполнение | ||||||
| PW9130i1000R-XL2U | 103006455-6591 | 1000/900 | C14 | 6xC13 | 86,5x438x450 | 16 |
| PW9130i1500R-XL2U | 103006456-6591 | 1500/1350 | C14 | 6xC13 | 86,5x438x450 | 19 |
| PW9130i2000R-XL2U | 103006457-6591 | 2000/1800 | C14 | 8xC13, 1xC19 | 86,5x438x600 | 29 |
| PW9130i3000R-XL2U | 103006463-6591 | 3000/2700 | C20 | 8xC13, 1xC19 | 86,5x438x600 | 29,5 |
| Внешние батарейные модули | ||||||
| PW9130N1000R-EBM2U | 103006458-6591 | - | - | - | 86,5x438x450 | 22,1 |
| PW9130N1500R-EBM2U | 103006459-6591 | - | - | - | 86,5x438x450 | 28,1 |
| PW9130N3000R-EBM2U | 103006460-6591 | - | - | - | 86,5x438x600 | 41,1 |
Время резервирования
| Время резервирования батарей, мин. | Внутренние батареи | + 1 ВМБ | + 2 ВМБ | + 3 ВМБ | + 4 ВМБ | |||||
| Нагрузка 75% | Нагрузка 50% | Нагрузка 75% | Нагрузка 50% | Нагрузка 75% | Нагрузка 50% | Нагрузка 75% | Нагрузка 50% | Нагрузка 75% | Нагрузка 50% | |
| Стоечное исполнение |
|
|
|
|
|
|
|
|
|
|
| PW9130i1000R-XL2U | 13 | 22 | 55 | 82 | 103 | 186 | 151 | 250 | 223 | 312 |
| PW9130i1500R-XL2U | 11 | 18 | 47 | 81 | 83 | 143 | 126 | 208 | 195 | 262 |
| PW9130i2000R-XL2U | 13 | 24 | 63 | 95 | 118 | 190 | 170 | 242 | 221 | 345 |
| PW9130i3000R-XL2U | 8 | 14 | 34 | 62 | 70 | 92 | 96 | 156 | 130 | 211 |
| Напольное исполнение |
|
|
|
|
|
|
|
|
|
|
| PW9130i700T-XL | 12 | 19 | - | - | - | - | - | - | - | - |
| PW9130i1000T-XL | 13 | 22 | 55 | 82 | 103 | 186 | 151 | 250 | 223 | 312 |
| PW9130i1500T-XL | 11 | 18 | 47 | 81 | 83 | 143 | 126 | 208 | 195 | 262 |
| PW9130i2000T-XL | 21 | 34 | 81 | 130 | 145 | 198 | 184 | 293 | 248 | 431 |
| PW9130i3000T-XL | 12 | 20 | 49 | 79 | 90 | 143 | 134 | 180 | 165 | 240 |
| PW9130i5000T-XL | 20 | 34 | 81 | 136 | 153 | 232 | 217 | 328 | 273 | 477 |
| PW9130i6000T-XL | 16 | 27 | 66 | 107 | 120 | 194 | 178 | 267 | 231 | 372 |
Видео
Технические характеристики
| Общие характеристики | |
| Интерфейс пользователя | Графический ЖК-дисплей с синей подсветкой и поддержкой русского языка |
| Светодиодные индикаторы | Четыре светодиода для отображения статуса ИБП |
| Топология | On-line, с двойным преобразованием напряжения |
| Диагностика | Полное самотестирование системы |
| Байпас ИБП | Автоматический байпас |
| Рельсы для монтажа в стойку | В комплекте со всеми моделями для установки в стойку |
| Входные характеристики | |
| Номинальное напряжение | 220–240 В |
| Диапазон напряжения | 160–276 В переменного тока (до 120–276 В, в зависимости от уровня нагрузки) |
| Диапазон частоты | 40–70 Гц (50/60 Гц) |
| Выходные характеристики | |
| Коэффициент мощности | 0,9 |
| Регулировка напряжения | ±3% от номинала, режимы работы от сети и от батарей |
| Регулировка частоты | ±3 Гц, режим online |
| Крест-фактор | 3:1 |
| Коммуникационные возможности | |
| Порты | RS232 и USB (HID) в стандартном исполнении |
| Выходные реле | Стандартные сигналы |
| Дополнительные адаптеры | SNMP/Web-адаптеры для контроля и мониторинга в сетях на базе протокола SNMP, отслеживание статуса и состояния ИБП через веб-браузер. Релейный адаптер для интеграции в IT-системы и системы управления зданиями. С помощью этого адаптера также можно управлять удаленным отключением систем IBM AS/400 |
| Параметры окружающей среды | |
| Маркировка | СЕ (IEC/EN62040-2: Emissions, категория С1; помехоустойчивость, категория C2)/GS |
| Уровень шума | <50 дБ |
| Рабочая температура | 0°С – +40°С |
| Температура хранения | 0°С – +40°С (с аккумуляторами) 25°С – +55°С (без аккумуляторов) |
| Относительная влажность | 5–90%, без образования конденсата |
