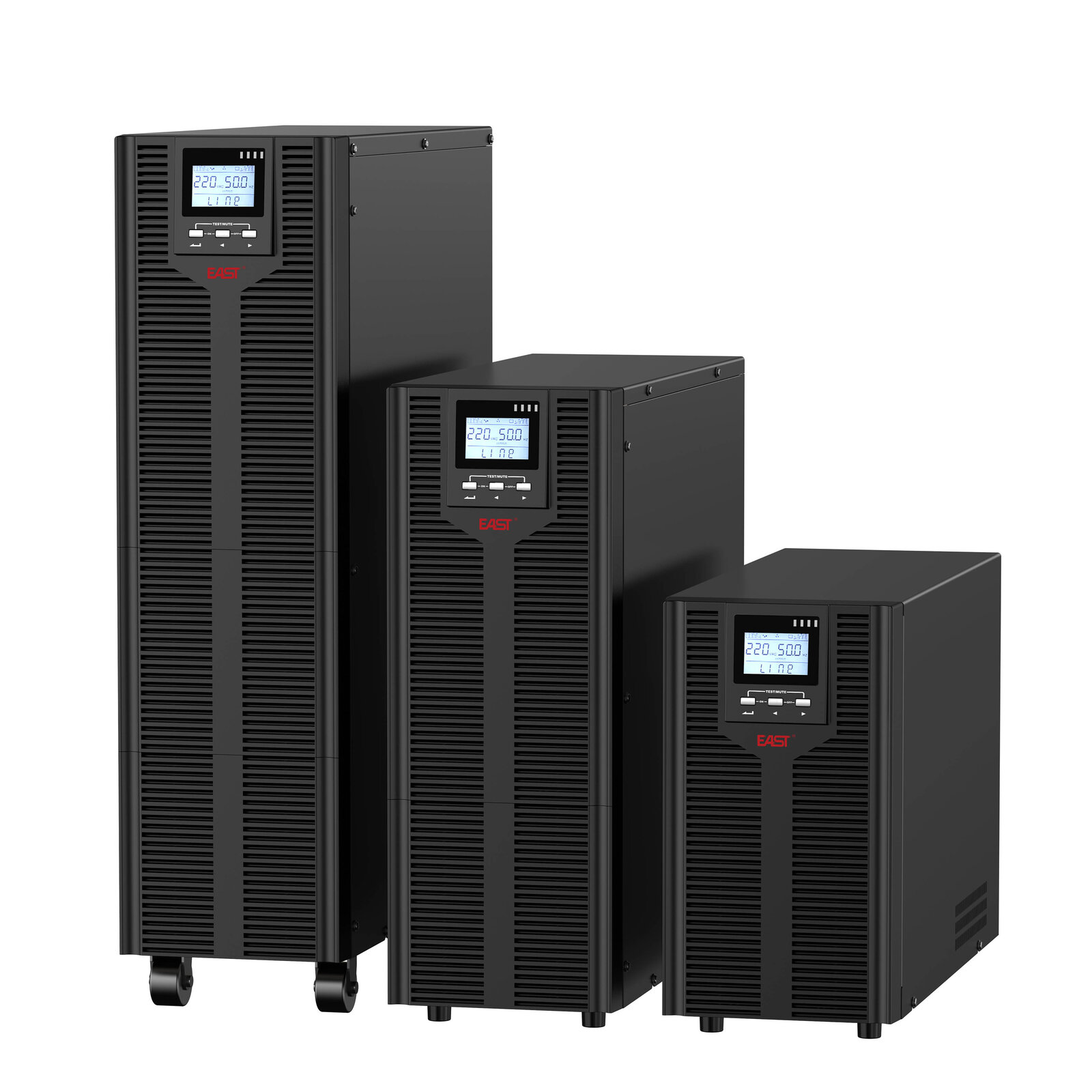

East EA900 G4 20 кВА (модель EA9020) - высокочастотный ИБП двойного преобразования (on-line) с трёхфазным входом, однофазным выходом (3:1) и выходным коэффициентом мощности 1, то есть активная мощность у него равна полной. Выпускается только в исполнении H для внешних батарей.
Область применения: телекоммуникации, серверное оборудование и оборудование центров обработки данных, медицинские приборы и лабораторное оборудование, производственные линии и оборудование управления технологическими процессами, научные приборы и техника.
Вход байпаса независимый. ИБП запускается от батарей при отсутствии напряжения на входе (холодный старт).
Исполнение H (long time, обозначение LCDH): ток заряда 5 А по умолчанию, настраивается 1 - 5 А, 10 А - опция; время заряда зависит от ёмкости батарей.
Для исполнений H с внешними батареями ёмкость батарей должна быть 24 А·ч, чтобы не допустить перезаряда; при другой ёмкости ток заряда проверяют и настраивают по ёмкости батарей. Между батарейным пакетом и ИБП подключают автомат постоянного тока.
Напряжение шины постоянного тока 192 В, число батарей 16 шт., настраивается 16 - 20 (шина 192 - 240 В). Ток заряда не более 0,2C, обычно 0,1C, где C - ёмкость батарей. Для срока службы батарей рекомендована температура 15 - 25 °C.
Заряд батарей автоматический, с функцией самотестирования. Зарядное устройство управляется цифровым способом, напряжение и ток заряда настраиваются под задачу. Линейное снижение мощности при пониженном входном напряжении сокращает разряд батарей и продлевает срок их службы. Скорость вентиляторов регулируется автоматически.
Монтаж East EA900 G4 20 кВА
Монтаж и подключение выполняют только квалифицированные электрики. С каждой стороны ИБП нужно не менее 0,5 м свободного места, вентиляционные отверстия не перекрывают. Автомат с УЗО на входе ИБП не применяют.
Характеристики East EA900 G4 20 кВА (3:1)
Параметр
Значение
Модель
EA9020 (3:1)
Номинальная мощность
20 кВА / 20 кВт
Номинальный входной ток при 380 В
40 А
Максимальный ток батареи
134 А
Размеры Ш × Г × В
191 × 495 × 515 мм
Размеры в упаковке Ш × Г × В
285 × 593 × 618 мм
Масса нетто
26,5 кг
Масса брутто
28 кг
Схема входа
трёхфазный, пять проводов (3Ф + N + PE)
Номинальное входное напряжение
380, 400 или 415 В
Диапазон входного напряжения
190 - 305 В с линейным снижением мощности между 50% и 100% нагрузки; 305 - 499 В без снижения
Частота на входе
50 и 60 Гц, определяется автоматически; диапазон 40 - 70 Гц
Входной коэффициент мощности
≥ 0,99
Диапазон напряжения байпаса
от -40% до +15% (настраивается)
Коэффициент нелинейных искажений на входе THDi
≤ 5%
Схема выхода
однофазный, три провода (1Ф + N + PE)
Номинальное выходное напряжение
208 В (при коэффициенте мощности 0,9), 220, 230 или 240 В
Точность выходного напряжения
± 1%
Выходная частота
синхронна с байпасом в сетевом режиме; в режиме от батарей 50 или 60 Гц
Форма выходного напряжения
синусоида
Выходной коэффициент мощности
1
Коэффициент нелинейных искажений на выходе THDv
≤ 1% при линейной нагрузке; ≤ 3% при нелинейной
Крест-фактор
3:1
Режим вход / выход
3:1; настраивается переход на 1:1 (однофазный вход)
