Описание

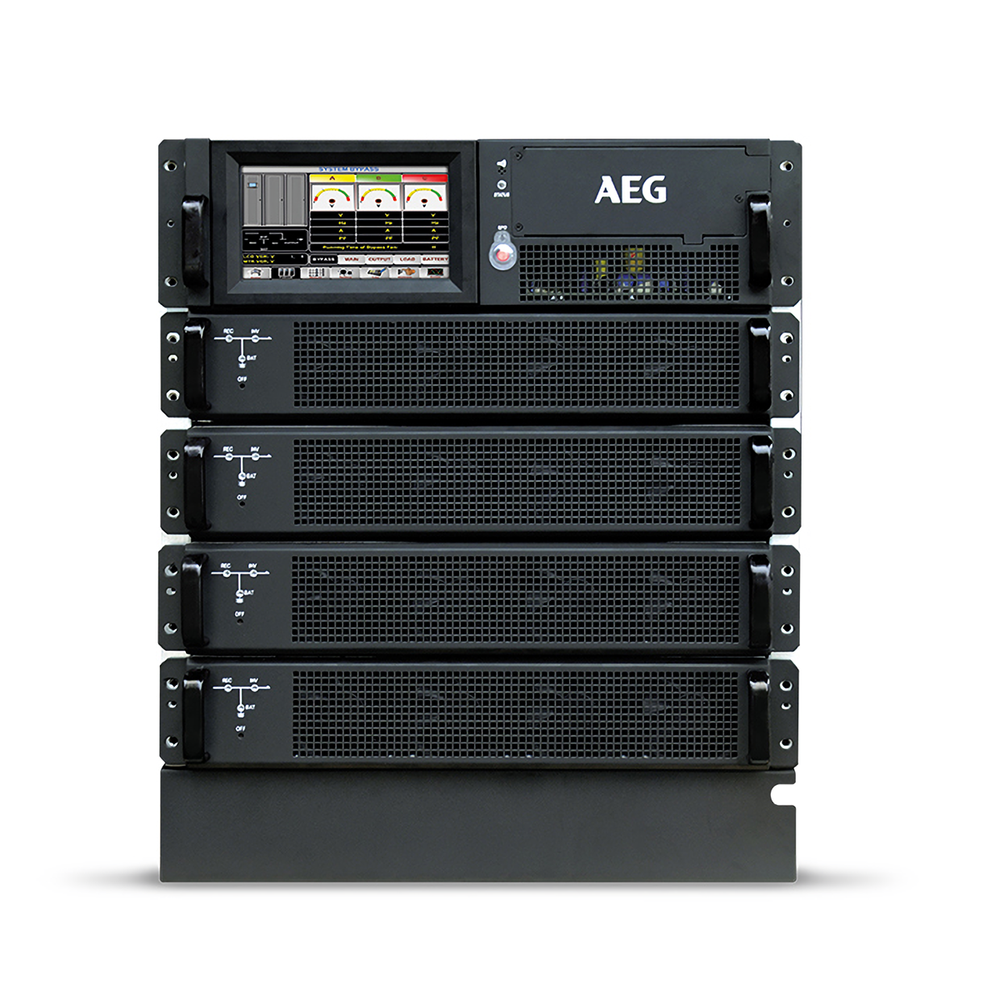

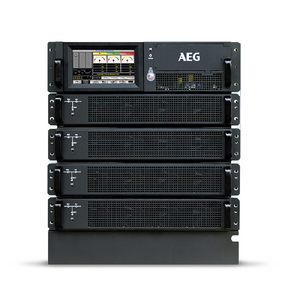

AEG Protect Plus M400 — модульный источник бесперебойного питания (ИБП) двойного преобразования (On-line), имеющий варианты подключения 1:1, 3:1 и 3:3. Компактное решение, состоящее из 10 кВА модулей типоразмера 2U, с предельной мощностью 30 кВА (N+1) и 40 кВА. Поддерживает параллельное подключение до 4 стоек. Ориентирован на применение в IT-сфере для обеспечения безопасности критически важных приложений, а также подойдет для защиты транспортной инфраструктуры и коммерческих организаций. Поддерживает установку в стандартную 19-дюймовую стойку. Построен на бестрансформаторной архитектуре с применением технологии IGBT. Управление системой осуществляется по средствам удобного 7-дюймового дисплея с графическим интерфейсом. Поддерживает удаленное управление и мониторинг.
Ключевые особенности
- Доступные мощности системы Protect Plus M400: силовой модуль — 10 кВА, стойки на 20 кВА и 40 кВА;
- Продвинутая высокоэффективная модульная компоновка, занимающая минимум рабочего пространства, найдет применение в ограниченном пространстве дата-центров, серверных комнат и телекоммуникационных узлов, а также в торговых центрах и административных учреждениях;
- Возможность объединения систем параллельно до 4 стоек в целях увеличения мощности или резервирования;
- Поддержка как внутренних, так и внешних аккумуляторных батарей;
- Уровень эффективности в режиме двойного преобразования достигает 95%, в ЭКО-режиме — 98%;
- Поддержка «горячей» замены силовых модулей без необходимости перехода на байпас или отключения системы;
- Поддержка работы силовых модулей в циклическом idle-режиме;
- Коэффициент мощности на выходе близок к 1;
- Возможность подключения фаз 1:1, 3:1 и 3:3;
- Статический и ручной байпасы в стандартной комплектации;
- Поддержка режима частотного преобразования;
- Порты RS232, USB и ModBus в стандартной комплектации;
- Поддержка удаленного управления и мониторинга ИБП силами встроенного ПО
Опции
- Карта SNMP;
- Плата «сухих» контактов;
- Панель дистанционного управления увеличенных размеров;
- Зарядное устройство (до 15 А), с повышением номинального зарядного тока аккумуляторных батарей (3,5 А на силовой модуль)
Технические характеристики
| МОДЕЛЬ СТОЙКИ | 20 | 40 |
| Максимальная мощность (кВА/кВт) | 20/20 | 40/40 |
| Максимальное количество подключаемых силовых модулей | 2 | 4 |
| Габариты Ш x Г x В (мм) | 485 x 697 x 398 (мм) | 486 x 697 x 575 (мм) |
| Вес (кг) | 42 | 51 |
| Конфигурация фаз | 3/3; 3/1; 1/1 | |
| Класс защиты IP | IP20 | |
| Цвет стойки и модулей | RAL 7021 | |
| СИЛОВОЙ МОДУЛЬ | ||
| Возможность параллельного подключения | до 4 модулей | |
| Номинальная мощность (кВА/кВт) | 10/10 | |
| Габариты Ш x Г x В (мм) | 438 x 590 x 85 (мм) | |
| Вес (кг) | 15,3 | |
| ВХОД FRAME PLUS (ШКАФ ДЛЯ СТОЕК ИБП И КОМПЛЕКТ БАТАРЕЙ) | ||
| Габариты Ш x Г x В (мм) | 600 x 1000x1600 | |
| Вес, пустой (кг) | 120 кг | |
| ВХОД | ||
| Фазность | 3 или 1 фаза + N + PE | |
| Номинальное напряжение (В) | 3ф: 380/400/415 1ф: 220, 230, 240 | |
| Диапазон напряжения (В) | от 304 до 478 В (при полной нагрузке) от 228 до 304 В (при линейно понижаемой нагрузке) | |
| Частота (Гц) | 50/60 | |
| Диапазон частот (Гц) | 40/70 | |
| Коэффициент мощности | > 0,99 | |
| Входной THDi | < 3 % (при полной линейной нагрузке) | |
| ВЫХОД | ||
| Напряжение (В) | 380/400/415 | |
| Выходной THDv (в соответствии со стандартом IEC EN 62040-3) | < 1 % (при линейной нагрузке) < 5.5 % (при нелинейной нагрузке) | |
| Выходной PF | 1 |
|
| Коэффициент амплитуды | 3:1 | |
| Частота (Гц) | 50/60 | |
| Скорость изменения частоты (Гц/с) | 0,5 (стандартно); возможность выбора от 0,5 до 3 | |
| Перегрузочная способность | 110 % на 60 мин. 125 % на 10 мин. 150 % в на 1 мин. > 150 % на 200 мс | |
| Эффективность двойного преобразования AC/AC | До 95 % | |
| Эффективность преобразования AC/AC в ECO-режиме | До 98 % | |
| ХАРАКТЕРИСТИКИ БАТАРЕЙ | ||
| Номинальное напряжение (В пост. тока) | ± 240 (при подключении +/N/-) | |
| Количество свинцово-кислотных батарей (12 В каждая) | 40 (возможность выбора от 32 до 44) | |
| Мощность заряда | 10 % мощности системы (номинальное значение); возможность установки: от 0 до 20 % мощности системы | |
| ПОЛЬЗОВАТЕЛЬСКИЙ ИНТЕРФЕЙС | ||
| Дисплей | Сенсорный ЖК-дисплей (центральный) с диагональю 7" | |
| Стандартные порты коммуникации | RS232, RS485, Сухие контакты, USB | |
| Опциональные порты коммуникации | SNMP, плата расширения Сухих контактов | |
| ПАРАМЕТРЫ ОКРУЖАЮЩЕЙ СРЕДЫ | ||
| Рабочие температуры (°C) | 0 - 40 | |
| Температура хранения (°C) | -40 - 70 | |
| Относительная влажность | 0 - 95 % | |
| Шум на расстоянии 1 м, каждый силовой модуль при нагрузке 100 % (дБ) | 58 | |
| СТАНДАРТЫ И СЕРТИФИКАТЫ | ||
| Безопасность | IEC EN 62040-1 | |
| Соответствие ЭМС | IEC EN 62040-2 | |
| Тесты и эксплуатация | IEC EN 62040-3 | |
