Описание
AEG Protect 8.33 - модель ИБП (UPS) с трехфазным входом и трехфазным выходом, двойного преобразования, одна из мощнейших в своем классе. Является современным решением для промышленных объектов с повышенным требованием к уровню надежности и качества источников бесперебойного питания. Благодаря внутренней избыточности системы, построенной на независимости ключевых компонентов ИБП друг от друга, а также новейшей системы контроля и мониторинга, Protect 8 обладает беспрецедентной отказоустойчивостью и стабильностью в работе, даже в неблагоприятных индустриальных условиях. Гибкость наращивания мощностей и серьезная защита от внешних нагрузок позволяют использовать данные ИБП в энергетике, нефтегазовой промышленности, транспортных системах, водоснабжении и производстве. Имеет встроенную систему самодиагностики аккумуляторных батарей для увеличения сроков эксплуатации и предотвращения выхода из строя.
Ключевые особенности
- Номинальная мощность одной системы AEG Protect 8.33 равна 60 кВА;
- Входное напряжение — 400 В переменного тока, батарейное напряжение — 220 В постоянного тока;
- 6-пульсный или 12-пульсный выпрямитель по выбору;
- Трехфазный вход, трехфазный выход;
- Полностью цифровое управление по средствам DSP-микропроцессоров в каждом узле
- Высокая перегрузочная способность, высокие показатели отказоустойчивости даже при критических нагрузках, высокий уровень защиты от короткого замыкания;
- IGBT-инвертор;
- Входной и выходной изолирующие трансформаторы;
- Асимметричные выпрямитель и статический байпас с нулевым временем переключения;
- Поддержка работы до 8 ИБП в параллельном режиме или в целях резервирования (N+1);
- Широчайшие возможности для адаптации на предприятиях, включая самые сложные требования по эксплуатации в нефтегазовой и нефтехимической отраслях;
- Высокая степень пылезащищенности, возможность установки защиты класса IP43 и выше;
- Возможность работы с различными типами аккумуляторных батарей — AGM, NiCd и др.;
- Полная поддержка работы с ДГУ (дизель-генераторными установками).
Опции
- Стабилизатор напряжения;
- Дополнительные внешние батарейные кабинеты;
- Панель распределения нагрузки;
- Дополнительный внешний ручной байпас;
- Изолирующий траснформатор для байпаса;
- Автоматические размыкатели цепей АКБ (взрывозащищенный корпус);
- Комплект для организации работы в параллельном режиме, позволяющий объединить до 8 ИБП в единую систему с синхронизацией работы инверторов. Доступно резервирование N+1;
- Дополнительная техническая документация, индивидуальный набор опций по запросу.
Расширенная Брошюра AEG Protect 8
Руководство AEG Protect 8.33 (DE)
Технические характеристики
-

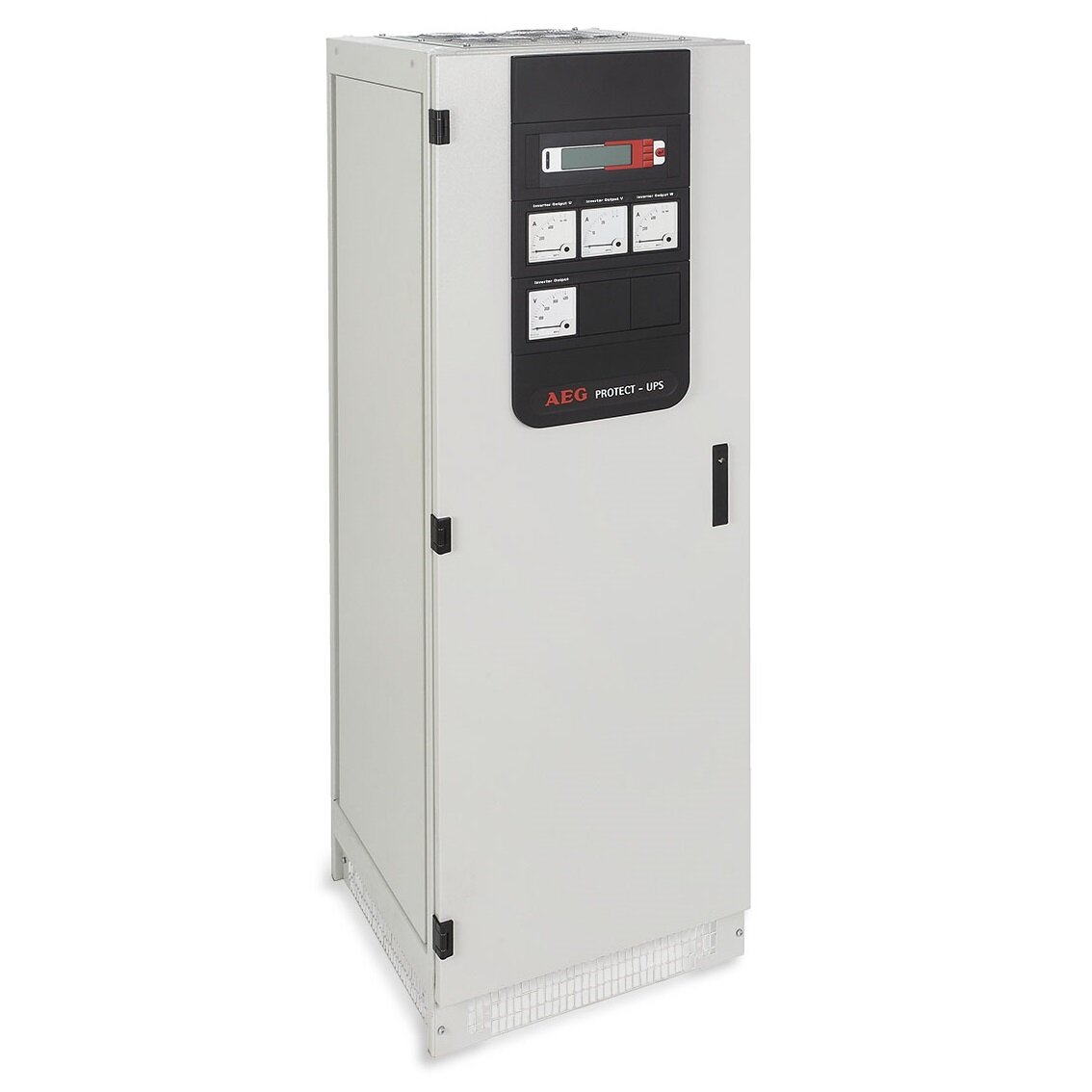

AEG Protect 8.33 60 кВА 384 В постоянного тока трехфазный выход
| МОДЕЛЬ | P8.33-60 | ||||||||
| Номинальная мощность в кВА (при cos ϕ 0.8 lag) | 60 | ||||||||
| ВЫПРЯМИТЕЛЬ | |||||||||
| Номинальное напряжение на входе | 3 x 400 В (3 x 380 В, 3 x 415 В) | ||||||||
| Рабочий диапазон (мин./макс.) | 340 В – 460 В | ||||||||
| Частота | 50/60 Гц ±10 % | ||||||||
| Ток на входе в А при номинальной нагрузке | 98 | ||||||||
| Характеристика заряда согл. IEC 478-10 | IU | ||||||||
| Номинальное напряжение пост.тока | 384 В | ||||||||
| Тип выпрямителя
| 6-пульсный фильтр | ||||||||
| ИНВЕРТОР | |||||||||
| Вход постоянного тока | 384 В ±20 % | ||||||||
| Номинальное напряжение перемен.тока | 3 х 400 В (3 х 380 В, 3 х 415 В) | ||||||||
| Статическая характеристика напряжения на выходе | <±1 % | ||||||||
| Динамическая характеристика напряжения на выходе | <±2 % | ||||||||
| Время восстановления | 1 мс | ||||||||
| Частота | 50/60 Гц | ||||||||
| Отклонение частоты без питания от сети | ±0.1 % | ||||||||
| Диапазон частотной синхронизации | ±1 % (±2 %, ±3 %) | ||||||||
| Диапазон коэффициента мощности | от опережающего до отстающего в диапазоне cos ϕ | ||||||||
| Характеристика нессиметричной нагрузки | при 100% нессиметричной нагрузке: отклонение напряжения <2 %; угловое отклонение <2 градусов | ||||||||
| Ток фазы на выходе в А | 87 | ||||||||
| Форма кривой напряжения | синусоидальная | ||||||||
| Искажение напряжения | ≤3 % | ||||||||
| Коэффициент амплитуды | макс. 3 | ||||||||
| Реакция на перегрузку 1 мин. | 150 % | ||||||||
| Реакция на перегрузку 10 мин. | 125 % | ||||||||
| Характеристика короткого замыкания | защита от короткого замыкания, ток короткого замыкания 2,7 x Iном | ||||||||
| СТАТИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ | |||||||||
| Напряжение перемен.тока | 400 В (380 В, 415 В) | ||||||||
| Частота | 50/60 Гц | ||||||||
| Номинальная мощность в кВА | 60 | ||||||||
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |||||||||
| Производительность (AC to AC) | до 94 % | ||||||||
| Уровень шума в зависимости от мощности | <55 – 65 дБ (A) | ||||||||
| Совместимость EMC | eN 62040-2 | ||||||||
| Охлаждение с резервными и управляемыми вентиляторами | Да | ||||||||
| Диапазон рабочих температур мин./макс. (без понижения мощности) | -5 °C / +40 °C | ||||||||
| Диапазон температур хранения мин./макс. | -30 °C / +75 °C | ||||||||
| Максимальная высота установки над уровнем моря без понижения мощности | 1000 м | ||||||||
| Степень защиты типовой системы согл. IEC 529/EN 60529 | IP20, опционально IP21 и IP31 | ||||||||
| Цвет оборудования | RAL 7035 | ||||||||
| ВЕС И ГАБАРИТЫ | |||||||||
| Высота типового ИБП (мм) | 1810 | ||||||||
| Максимальная высота с опциями (мм) | 1915 | ||||||||
| Ширина (мм) | 750 | ||||||||
| Глубина (мм) | 860 | ||||||||
| Вес (кг) | 570 | ||||||||
-

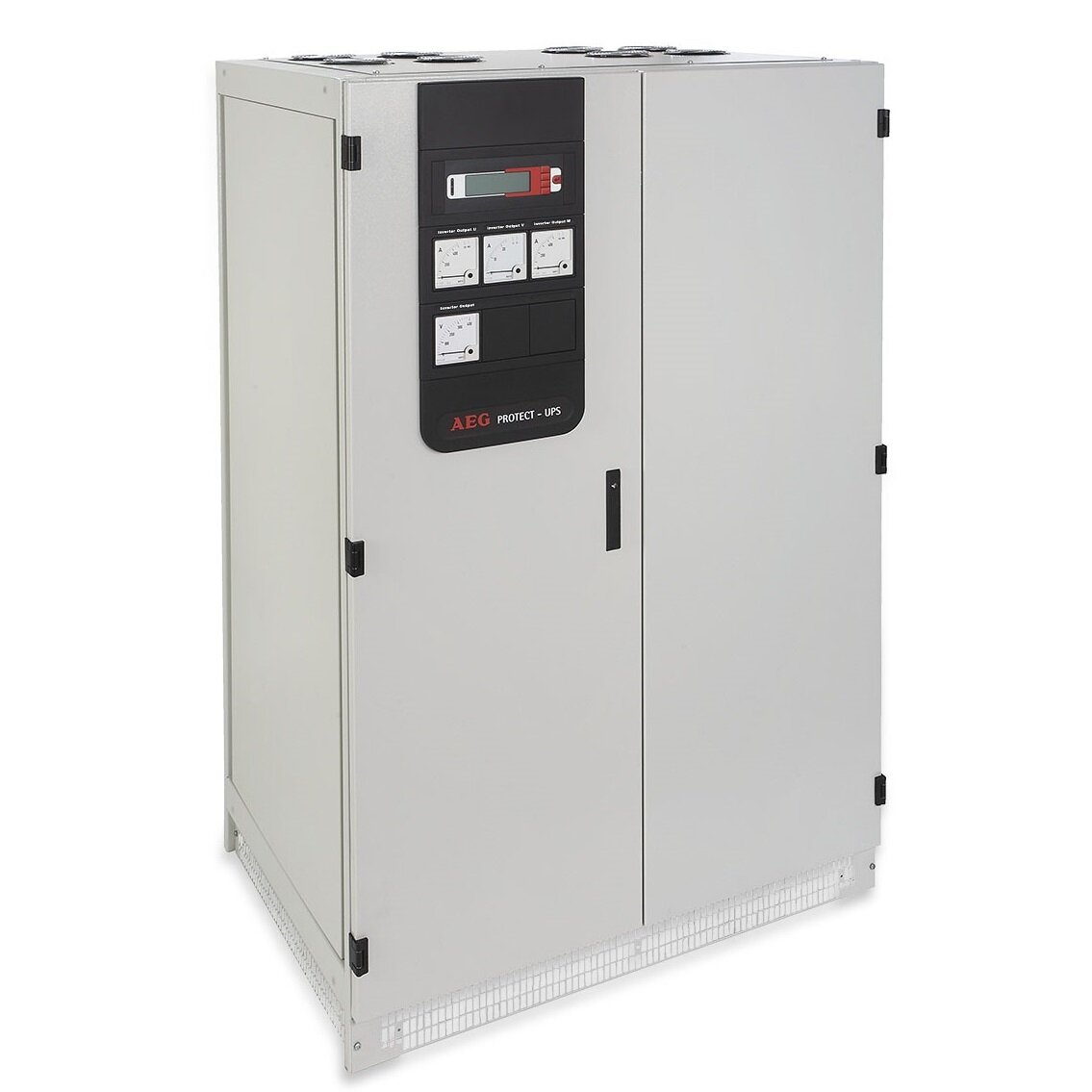

AEG Protect 8.33 60 кВА 216 В постоянного тока трехфазный вход
| МОДЕЛЬ | P8.33-60 | |||||||||
| Номинальная мощность в кВА (при cos ϕ 0.8 lag) | 60 | |||||||||
| ВЫПРЯМИТЕЛЬ | ||||||||||
| Номинальное напряжение на входе | 3 x 400 В (3 x 380 В, 3 x 415 В) | |||||||||
| Рабочий диапазон (мин./макс.) | 340 В – 460 В | |||||||||
| Частота | 50/60 Гц ±10 % | |||||||||
| Ток на входе в А при номинальной нагрузке | 100 | |||||||||
| Характеристика заряда согл. IEC 478-10 | IU | |||||||||
| Номинальное напряжение пост.тока | 220 В | |||||||||
| Тип выпрямителя
| 6-пульсный фильтр 12-пульсный | |||||||||
| ИНВЕРТОР | ||||||||||
| Вход постоянного тока | 216 В ±20 % | |||||||||
| Номинальное напряжение перемен.тока | 3 x 400 В (3 x 380 В, 3 x 415 В) | |||||||||
| Статическая характеристика напряжения на выходе | <±1 % | |||||||||
| Динамическая характеристика напряжения на выходе | <±2 % | |||||||||
| Время восстановления | 1 мс | |||||||||
| Частота | 50/60 Гц | |||||||||
| Отклонение частоты без питания от сети | ±0.1 % | |||||||||
| Диапазон частотной синхронизации | ±1 % (±2 %, ±3 %) | |||||||||
| Диапазон коэффициента мощности | 0.0 отстающий - 0.0 опережающий | |||||||||
| Ток фазы на выходе в А | 87 | |||||||||
| Форма кривой напряжения | синусоидальная | |||||||||
| Искажение напряжения | ≤3 % | |||||||||
| Коэффициент амплитуды | макс. 3 | |||||||||
| Реакция на перегрузку 1 мин. | 150 % | |||||||||
| Реакция на перегрузку 10 мин. | 125 % | |||||||||
| Характеристика короткого замыкания | >3 x I номинальный | |||||||||
| СТАТИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ | ||||||||||
| Напряжение перемен.тока | 3 x 400 В (3 x 380 В, 3 x 415 В) | |||||||||
| Частота | 50/60 Гц | |||||||||
| Номинальная мощность в кВА | 60 | |||||||||
| ОБЩИЕ ХАРАКТЕРИСТИКИ | ||||||||||
| Производительность (AC to AC) | до 90 % / >95 % при Эко режиме | |||||||||
| Уровень шума в зависимости от мощности | <55 – 70 дБ (A) | |||||||||
| Совместимость EMC | eN 62040-2 | |||||||||
| Охлаждение с резервными и управляемыми вентиляторами | Да | |||||||||
| Диапазон рабочих температур мин./макс. (без понижения мощности) | -5 °C / +40 °C | |||||||||
| Диапазон температур хранения мин./макс. | -30 °C / +75 °C | |||||||||
| Максимальная высота установки над уровнем моря без понижения мощности | 1000 м | |||||||||
| Степень защиты типовой системы согл. IEC 529/EN 60529 | IP20, IP21 и IP43 (возможно >IP43) | |||||||||
| Цвет оборудования | RAL 7035 | |||||||||
| ВЕС И ГАБАРИТЫ | ||||||||||
| Высота типового ИБП (мм) | 1810 | |||||||||
| Максимальная высота с опциями (мм) | 2015 | |||||||||
| Ширина (мм) | 1200 | |||||||||
| Глубина (мм) | 860 | |||||||||
| Вес (кг) | 1100 | |||||||||
