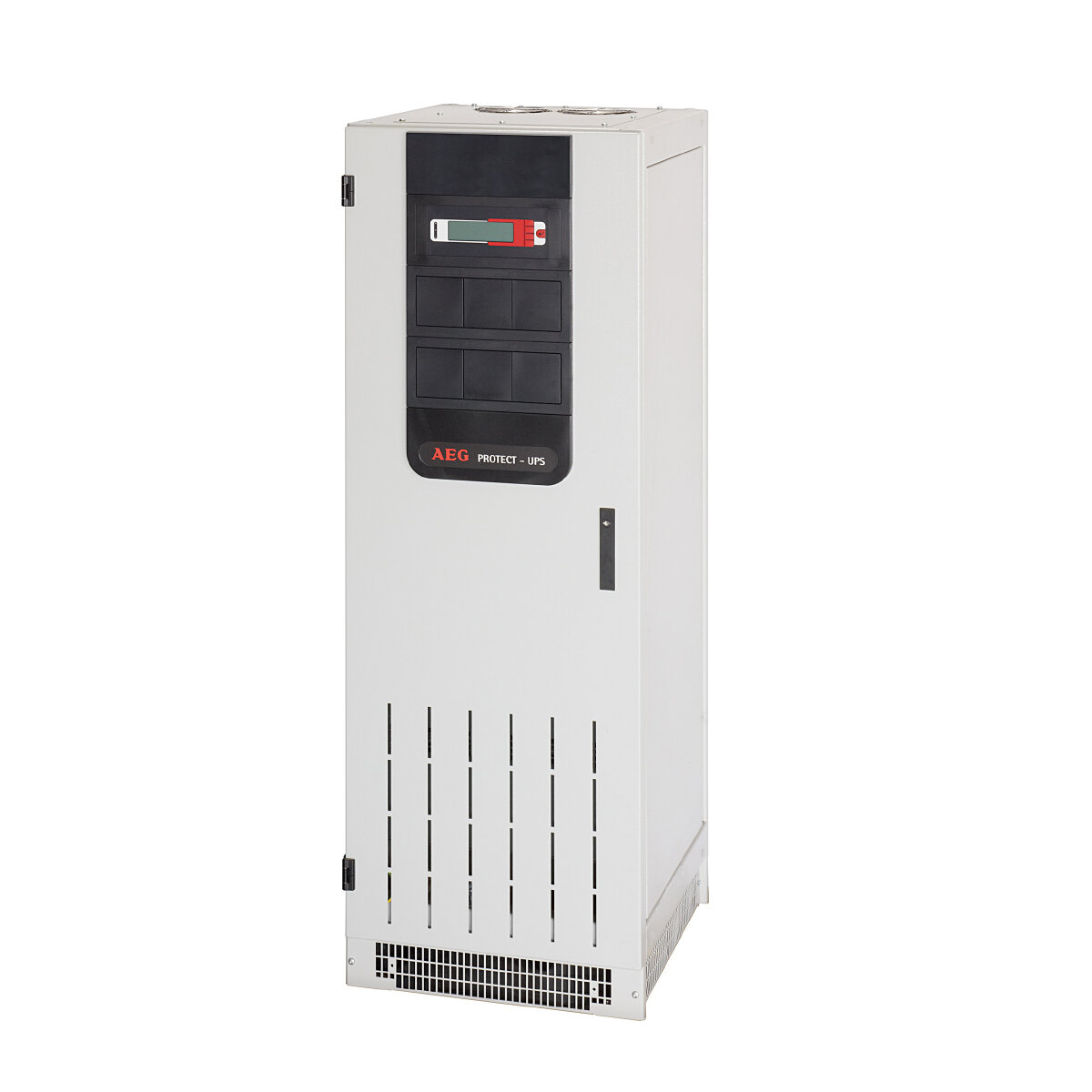

AEG Protect 3.33 30 кВА

Настройка и инструкция

Открыть брошюру AEG Protect 3.33 30 кВА

Описание

AEG Protect 3.33 — линейка промышленных источников бесперебойного питания (ИБП) двойного преобразования, состоящая из трехфазных моделей. Обладая высокой надежностью и низкой отказоустойчивостью, спроектированы специально для применения в сферах нефтегазовой промышленности и нефтепереработки; энергетике; транспортных системах (метрополитен, железные дороги, порты и аэропорты); водоснабжении; промышленном производстве, приборостроении и автоматизации.

---

Ключевые особенности

• Номинальная мощность AEG Protect 3.33 равна 30 кВА;
• Предназначены для любого промышленного применения, включая нефтегазовую отрасль, химическую и горнодобывающие промышленности, энергетику, транспортные инфраструктуры, водоснабжение.
• Полностью микропроцессорное управление (DSP) инвертора, выпрямителя и байпса (SBS);
• Трехфазный вход и трехфазный выход;
• Высокая перегрузочная способность, высокие показатели отказоустойчивости даже при критических нагрузках, высокий уровень защиты от короткого замыкания;
• Выходной изолирующий трансформатор гальванической развязки;
• 6-пульсный выпрямитель;
• Поддержка работы до 8 ИБП в параллельном режиме или в целях резервирования (N+1);
• Полная поддержка работы с ДГУ (дизель-генераторными установками).
• Защита от короткого замыкания 2.7 x I_nom ;
• Организация охлаждения с избыточными вентиляторами в целях повышения отказоустойчивости;
• Функционал удаленного мониторинга и управления.

---

Опции

• Опциональный фильтр или 12-пульсный выпрямитель;
• Входной изолирующий трансформатор гальванической развязки;
• Повышенный уровень защиты по стандарту IP;
• Дополнительные внешние батарейные кабинеты различных габаритов, по 40 АКБ (от 7 Ач до 100 Ач);
• Температурный датчик для внешнего батарейного кабинета;
• Комплект для организации работы в параллельном режиме, позволяющий объединить до 8 ИБП в единую систему с синхронизацией работы инверторов. Доступно резервирование N+1 и N+N;
• Плата или внешняя карта SNMP для удаленного мониторинга (RJ-45, TCP/IP)

---

Технические характеристики AEG Protect 3.33 30 кВА

МОДЕЛЬ	P3.33-30
Номинальная мощность (при cos phi 0,8 lag) в кВА	30
ВЫПРЯМИТЕЛЬ
Номинальное входное напряжение	3 x 400 В (3 x 380 В, 3 x 415 В)
Рабочий диапазон входных напряжений (мин./макс.)	340 В – 460 В
Частота	50/60 Гц ±10 %
Входной ток в A при номинальной нагрузке	50
Зарядные характеристики согласно IEC 478-10	IU
Номинальное напряжение постоянного тока	384 В
Тип выпрямителя Стандартный Опциональный (фильтр или 12-пульсный)	6-пульсный фильтр
ИНВЕРТОР
Входное напряжение постоянного тока	384 В ± 20 %
Номинальное напряжение переменного тока	3 x 400 В (3 x 380 В, 3 x 415 В)
Статическая стабильность выходного напряжения	< ± 1 %
Динамическая стабильность выходного напряжения	< ± 2 %
Время восстановления	1 мс
Частота	50/60 Гц
Диапазон частоты без входной сети	± 0,1 %
Диапазон синхронизации частоты	± 1 % (± 2 %, ± 3 %)
Допустимый диапазон коэффициента мощности	полный диапазон cos phi, от емкостной до индуктивной
Несбалансированная нагрузка	при 100% несбалансированной нагрузке: отклонение напряжения <2%; отклонение угла <2 градуса
Выходной фазный ток A	43
Форма выходного напряжения	синусоида
КНИ выходного напряжения	≤ 3%
Крест-фактор	макс. 3
Перегрузочная способность в течение 1 мин.	150 %
Перегрузочная способность в течение 10 мин.	125 %
Максимальный ток короткого замыкания	защита от короткого замыкания 2.7 x Inom
СТАТИЧЕСКИЙ БАЙПАС
Напряжение переменного тока	400 В (380 В, 415 В)
Частота	50/60 Гц
Номинальная мощность в кВА	30
ОБЩИЕ ДАННЫЕ
КПД - типовое значение	94 %
Уровень шума (зависит от номинала устройства)	< 55–65 дБ (A)
Электромагнитная совместимость (ЭМС)	EN 62040-2
Принудительное охлаждение и контроль вентиляторов	Да
Диапазон  рабочих  температур (мин./макс.)	– 5° C/+ 40° C
Диапазон температур хранения (мин./макс.)	– 30° C/+ 75° C
Максимальная высота установки без снижения мощности	1000 м
Уровень защиты IEC 529/ EN 60529 (стандартная система)	IP 20
Цвет оборудования	RAL 7035
ВЕС  И ГАБАРИТЫ
Высота стандартного ИБП (мм)	1710
Максимальная высота, с опциями (мм)	1815
Ширина (мм)	600
Глубина (мм)	735
Вес (кг)	450
