AEG Fluxpower HPI 250 кВА

Настройка и инструкция

Открыть брошюру (PDF) AEG Fluxpower HPI 250 кВА

Описание

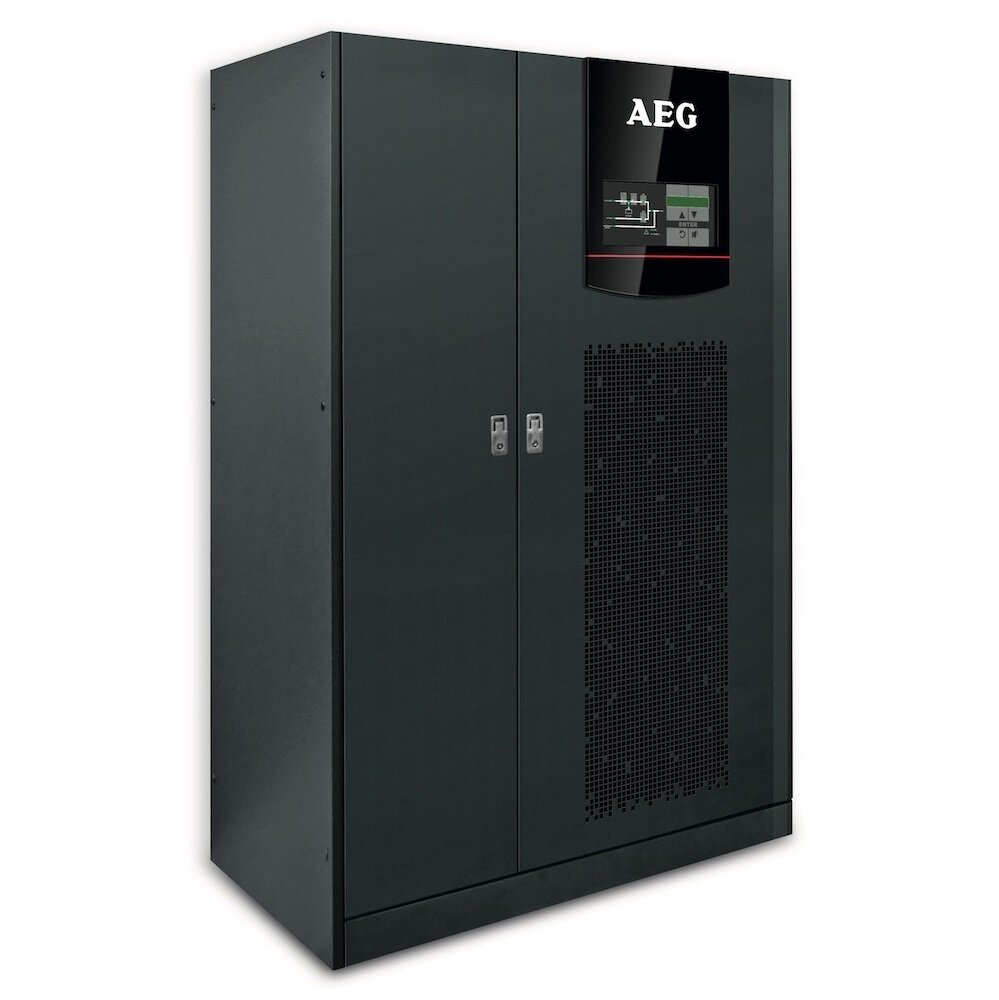

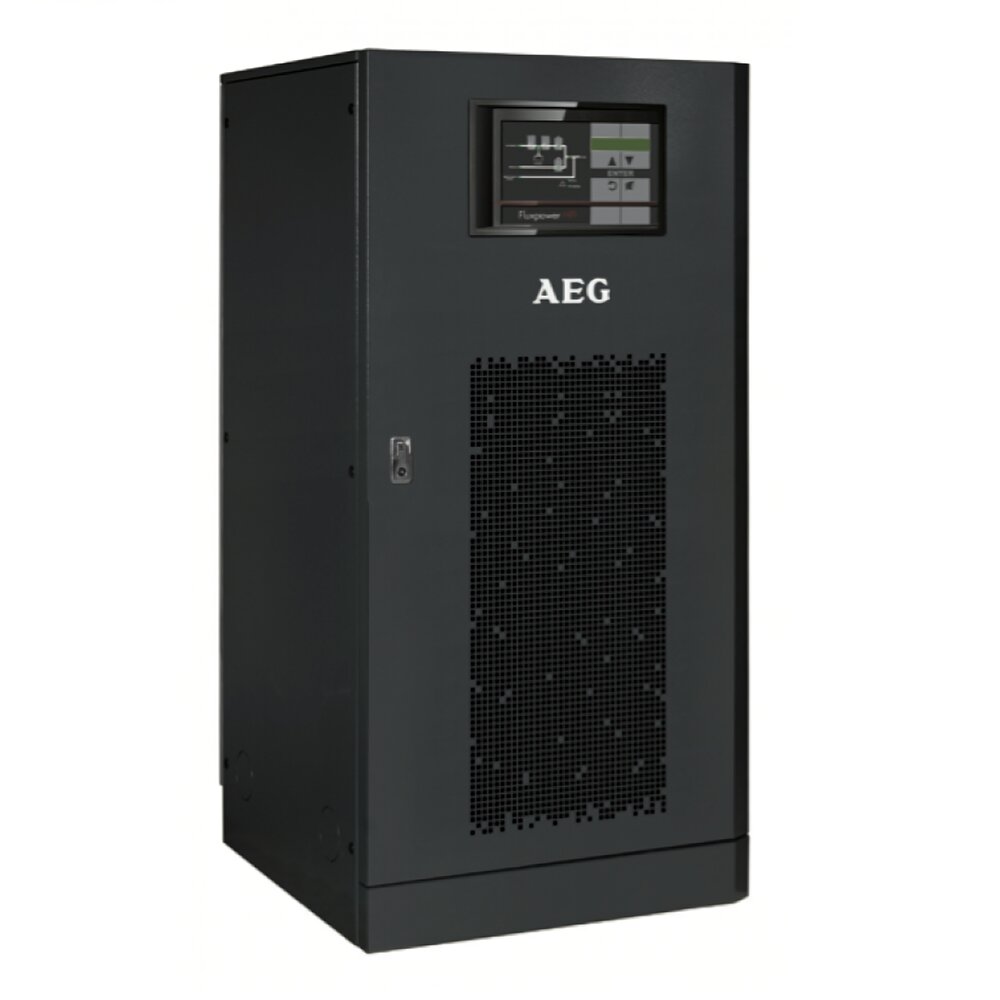

AEG FLUXPOWER HPI - модель трехфазного ИБП (UPS) двойного преобразования. Характеризуется простотой обслуживания, а благодаря низкому энергопотреблению и компактности, удобству масштабирования системы с ростом потребностей предприятия и инфраструктуры, послужит отличной гарантией безопасности электросетей малого или среднего предприятия. Поддерживает работу в параллели до восьми модулей, а также подключение дополнительных аккумуляторных батарей. Обладает простым и интуитивно понятным управлением благодаря встроенному сенсорному дисплею и совместимостью с широким спектром ПО для мониторинга и удаленного управления.

---

Ключевые особенности

• AEG HPI является производительным решением мощностью 250 кВА, для применения в ЦОД, телекоме, на промышленных предприятиях, средствах управления и автоматизации, на производстве и в различных инфраструктурах;
• Модульная конструкция (съемные модули питания и АКБ) обеспечивает простоту сервисного обслуживания;
• Применение выпрямителя, выполненного на основе IGBT-транзисторов и технологии контроля коэффициента мощности дают возможность свести гармонические искажения тока на входе до менее чем 3%, а также обеспечивать коэффициент входной мощности 0,99 — даже при небольших нагрузках;
• Коэффициент мощности на выходе равен 0,9;
• Стабильное входное напряжение даже при 100 % набросе нагрузки, нелинейной нагрузке и несбалансированности;
• Возможность построения параллельной системы из нескольких ИБП с поддержкой контроля синхронизации и «умным» распределением нагрузки между ИБП;
• Поддержка продвинутого интеллектуального ЭКО-режима, обеспечивающего эффективность до 98%, что сокращает издержки эксплуатации;
• Совместимость с широким кругом источников, включая дизель-генераторы (ДГУ);
• Непрерывный мониторинг источника питания позволяет производить быстрое и полностью статическое переключение из режима VFD в режим VFI;
• Полностью цифровое управление системой на основе DSP-микропроцессоров;
• Функция систематической проверки и мониторинга состояния АКБ;
• Продвинутое управление зарядом аккумуляторных батарей и снижения пульсаций тока применяются для увеличения срока службы и предотвращения перезаряда/переразряда;
• Опциональная функция автоматической температурной компенсации АКБ;
• Возможно изменение положения ИБП с помощью установленных колес;
• Коммуникационные возможности представлены портами RS232 и USB, поддерживаются средства удаленного управления и мониторинга

---

Опции

• Плата SNMP;
• Интерфейс ModBus;
• Релейные выходы;
• Поддержка модема;
• Удаленная панель управления;
• Поддержка параллельного соединения;
• Поддержка синхронизации нагрузки для двойной сети;
• Изолирующий трансформатор;
• Внешний байпас;
• Внешние батарейные кабинеты;
• Температурный датчик батарей;
• Трансформаторы / автотрансформаторы для подстройки напряжения;
• Верхний кабельный подвод

---

Технические характеристики AEG HPI 250 кВА

Модель (кВА)	250
Габариты Ш x В x В (мм)	1200 x 1900 x 860
Вес (кг)	1090
Батарея	Внешняя, 300 – 312 элем.
Вход
Номинальное напряжение	220 / 380, 230 / 400, 240 / 415 VAC одна / 3-фазы
Диапазон напряжения	-20 %, +15 % при 400 V номинальных
Частота	50 / 60 Hz (45 – 65 Hz)
Коэф. мощности	0.99
THDi	<3 %
Выход
Номинальное напряжение	220 / 380, 230 / 400, 240 / 415 VAC 3-фазы
Частота	50 / 60 Hz
Изменение напряжения	±1 % стат.; ±5 % динам. при 100 % изменении нагрузки
Коэф. мощности без снижения	0.9 запаздывающий/опережающий
Перегрузочная способность	101 – 125 % на 10 мин. (on-line), 126 – 150 % на 1 мин. (on-line), 1000 % на 1 цикл(байпас)
Эффективность (двойное преобразование)	≤94.6 %
Эффективность (ЭКО-режим)	95 – 98 %
Опции
Основные (англ.)	8 x parallel capacity / redundancy, Sync control; Isolation transformer, External bypass, External battery cabinets, Battery switch box, Battery thermal probe, Transformers / autotransformers for voltage adaption, Top cable entry
Пользовательский интерфейс (англ.)
Фронтальная панель	Graphical LCD display, mimic with LED’s and keyboard
Коммуникационные порты	RS232 serial, USB, Remote Emergency Power Off input, Battery Switch status monitoring, External Manual Bypass status monitoring, Diesel Mode
Опции	Web / SNMP, ModBus, Relay, Modem cards; Remote panel; Monitoring, Managing and shutdown software
Окружающая среда
Рабочая температура	0 °C – +40 °C
Температура хранения	-10 °C – +70 °C
Высота над уровнем моря	<1000 м; 1 % снижение мощности каждые 100 м, макс. 2000 м
Слышимый шум, 1 м, dBA	<60
