AEC IST9
Выберите мощность:
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
Компания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Описание

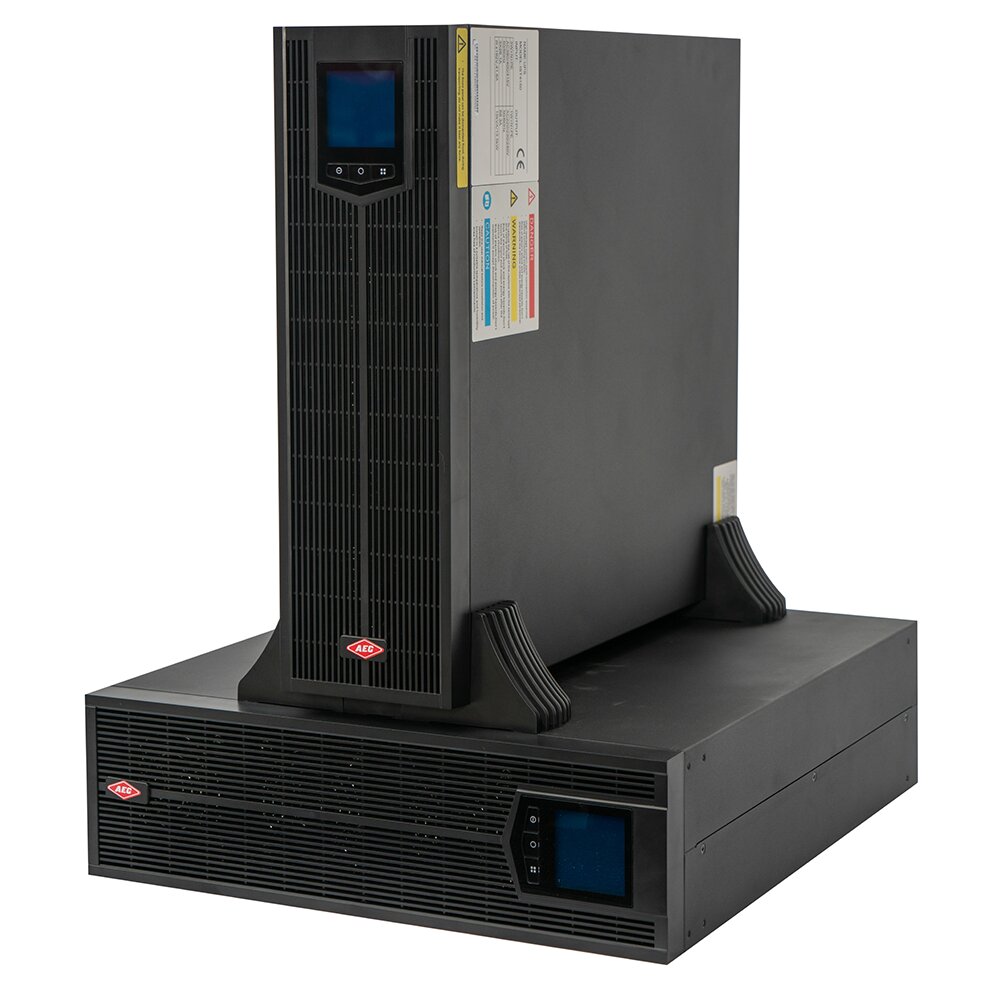

AEC IST9 (10-20 кВА) - это трехфазные ИБП в стойку компании AEC, ИБП серии IST9 обладают 3-уровнеым IGBT инвертором и обеспечивают КПД до 96%. Имеют единичный коэффициент мощности.
AEC IST9 могут быть сконфигурированы в режиме вход\выход 1\1 или 3\1, или 3\3 — непосредственно с дисплея. Высота стоечного шкафа — всего 3U. Система включает распределительный модуль и ручной байпас для удобства обслуживания.
Руководство по эксплуатации AEC IST9
Ключевые особенности
- Выпрямитель, построенный на технологии IGBT, обеспечивает нулевое воздействие на внешнюю сеть;
- Полностью цифровое управление, основанное на применении DSP-микропроцессоров, обеспечивает тонкую настройку и высокую энергоэффективность;
- Эффективная фильтрация помех сети обеспечивает надежность и непрерывность питания источника;
- Выходной коэффициент мощности, равный единице;
- Современная бестрансформаторная архитектура, высокий КПД (96%);
- Возможность параллельного подключения до 4 устройств;
- От 24 до 40 батарей;
- Ток зарядного устройства до 10А;
- Очень небольшие габариты для трехфазного стоечного ИБП — всего 3U.
- Возможность установки вертикально или в 19-дюймовую стойку;
- Интерфейсы RS485, RS232, плата «сухих» контактов. Плата SNMP — опционально.
Технические характеристики AEC IST9
| Модель | IST9100 | IST9150 | IST9200 |
| Мощность (кВА) | 10 | 15 | 20 |
| Вход | |||
| Номинальное напряжение (В AC) | 80-280 (L-N) или 138-485 (L-L) | ||
| Диапазон частоты (Гц) | 40-70 | ||
| Коэффициент мощности | ≥0.99 | ||
| Коэффициент искажений THDI | <3% | ||
| Выход | |||
| КПД (макс.) | 96,00% | ||
| Коэффициент мощности | 1.0 | ||
| Напряжение (В AC) | 220/230/240±1% (L-N) или 380/400/415±1% (L-L) (уст.) | ||
| Диапазон частоты (Гц) | 50/60±0.1 | ||
| Коэффициент искажений THDV | THD <2% (линейная нагрузка), THD < 4% (нелинейная нагрузка) | ||
| Время переключения на АКБ (мс) | 0 | ||
| ЭКО-режим | Да | ||
| Перегрузочная способность | 115%~130% нагрузка в течение 15 минут, 130%~150% нагрузка в течение 1 минуты, выше 150% нагрузка в течение 200 мс | ||
| Батареи | |||
| Напряжение батарей (В DC) | ±192 (±144~±240 регулируемо) | ||
| Ток заряда (A) | 4 (1-10 уст.) | ||
| Общие | |||
| Коммуникации | RS485+EPO (RS232, SNMP, плата «сухих» контактов – доп. плата в слот) | ||
| Экран | ЖК-экран | ||
| Оповещение | Разряженная батарея, аномалия на входе переменного тока, сбой ИБП и т.д. | ||
| Защита | Низкий заряд батареи, перегрузка, короткое замыкание, перегрев и т.д. | ||
| Шум (дБ) | < 55 | ||
| Рабочая температура (°C) | -5~40 | ||
| Относительная влажность | 0 ~ 95% | ||
| Габариты (Ш×Г×В) (мм) | 438×500×130(3U) | ||
| Вес (кг) | 20 | ||
