AEC IST7
Выберите мощность:
- актуального курса валют ЦБ РФ
- опциональной необходимости проведения монтажных и пусконаладочных работ (ПНР) нашими инженерами
- требуемых сроков и способов поставки
| Артикул | Наименование | Цена |
|---|---|---|
| IST7010010 | 250×755×880. с внутренними батареями 32 x 12V 9ah. 10 мин. 10кВа/10кВт. | 850 001 руб. |
| IST7020-L | 250×755×880. без АКБ. 20кВа/20кВт. | 850 001 руб. |
| IST7020010 | 250×755×880. с внутренними батареями 36 12V 9ah. 5 мин. 20кВа/20кВт. | 1 152 955 руб. |
| IST7030010 | 300×785×1250. с внутренними батареями 72 x 12V 9ah. 7 мин. 30кВа/30кВт. | 1 528 787 руб. |
| IST7040005 | 300×785×1250. с внутренними батареями 72 x 12V 9ah. 5 мин. 40кВа/40кВт. | 1 834 544 руб. |
| IST7010-L | 250×755×880. без АКБ. 10кВа/10кВт. | 653 793 руб. |
| IST7030-L | 300×785×1250. без АКБ. 30кВа/30кВт. | 1 144 313 руб. |
| IST7040-L | 300×785×1250. без АКБ. 40кВа/40кВт. | 1 307 819 руб. |
Стоимость может быть изменена без предварительного уведомления. Информация об оферте.
Компания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить ИБП или иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Описание

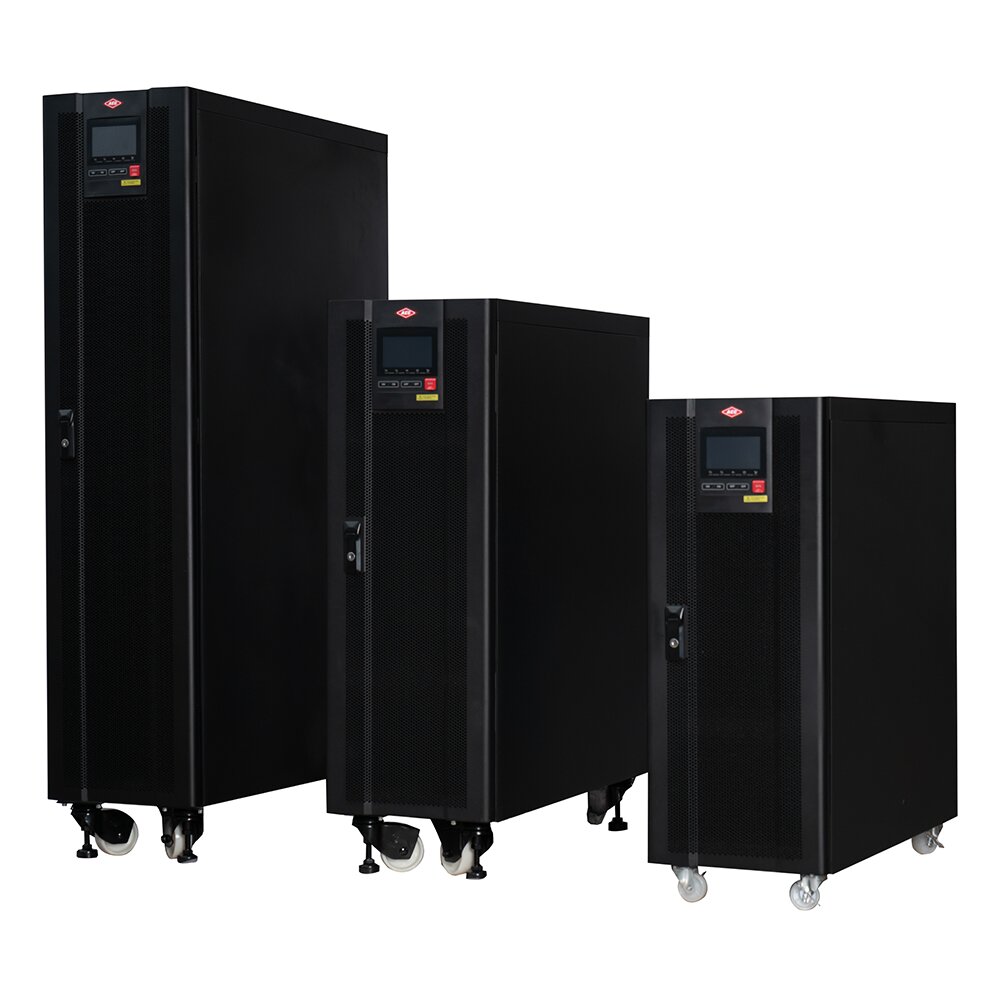

AEC IST7 (10-200 кВА) - это трехфазные моноблочные ИБП компании AEC, ИБП серии IST7 обладают 3-уровнеым IGBT инвертором и обеспечивают КПД до 96%. Имеют единичный коэффициент мощности.
AEC IST7 в версиях 10 кВА и 20 кВА могут быть сконфигурированы в режиме вход\выход 1\1 или 3\1, или 3\3 — непосредственно с дисплея, а модели 30 и 40 кВА могут быть сконфигурированы 3\1 или 3\3. Эти модели поддердивают как внешние, так и внутренние аккумуляторные блоки. Модели IST7 начиная с 50 кВА выпускаются в двух типоразмерах - от 50 кВА до 120 кВА и от 160 кВА до 200 кВА. Они поддерживают внешние АКБ.
Руководство по эксплуатации AEC IST7 (10-40 кВА)
Руководство по эксплуатации AEC IST7 (50-200 кВА)
Ключевые особенности
- Выпрямитель, построенный на технологии IGBT, обеспечивает нулевое воздействие на внешнюю сеть;
- Полностью цифровое управление, основанное на применении DSP-микропроцессоров, обеспечивает тонкую настройку и высокую энергоэффективность;
- Параллельная система резервирования, возможность увеличения мощности в режиме онлайн для реализации N + X параллельной внутренней конфигурации;
- Эффективная фильтрация помех сети обеспечивает надежность и непрерывность питания источника;
- Автоматический режим ожидания для силовых модулей, повышающий эффективность и снижающий эксплуатационные расходы;
- Выходной коэффициент мощности, равный единице;
- Современная бестрансформаторная архитектура, высокий КПД (96%);
- Функции самодиагностики и самотестирования;
- Батарейные блоки с возможностью горячей замены;
- Интерфейсы RS485, RS232, плата «сухих» контактов. Плата SNMP — опционально.
Технические характеристики AEC IST7 (10 - 40 кВА)
| Модели | IST7010 IST7010-L | IST7020 IST7020-L | IST7030 IST7030-L | IST7040 IST7040-L |
| Мощность | 10 | 20 | 30 | 40 |
| Вход | ||||
| Номинальное напряжение (В AC) | 80 - 280 (L-N) / 138-485 (L-L) | |||
| Диапазон частоты (Гц) | 40~70 | |||
| Диапазон напряжения байпаса (В AC) | 380/400/415: -20%~+15% | |||
| Коэффициент мощности | ≥0.99 | |||
| Коэффициент искажений THDI | ≤3% | |||
| Фазность | 3:3 / 3:1 / 1:1 | |||
| Выход | ||||
| Коэффициент мощности | 1 | |||
| Напряжение (В AC) | L－N: 220/230/240±1% L－L: 380/400/415±1% | |||
| Диапазон частоты (Гц) | 50/60±0.1 | |||
| Рассинхронизация фаз (полная нагрузка) | ≤2% | |||
| Выходной сигнал | Чистая синусоида, THD<1% при линейном режиме | |||
| КПД | 96% | |||
| Перегрузочная способность | 110% нагрузка в течение 60 минут; 116%~130% нагрузка в течение 10 минут; 155% нагрузка в течение 1 минуты; >155% нагрузка в течение 200 мс | |||
| Батареи | ||||
| Напряжение батарей (В DC) | ±192 (±96~±240 уст.) / ±192 (±144~±240 уст.) | |||
| Тип батарей | 16~40*9АЧ/12В | 24~40*9АЧ/12В | 48~80*9АЧ/12В | 48~80*9АЧ/12В |
| Ток заряда (A) | 1-10 / 1-20 (уст.) | |||
| Общее | ||||
| Коммуникации | RS485, MODBUS, «сухие» контакты (RS232, SNMP, плата «сухих» контактов – доп. плата в слот) | |||
| Экран | Сенсорный ЖК-экран | |||
| Оповещение | Аномалия на входе переменного тока, низкий заряд батареи, перегрузка, отказ | |||
| Защита | IP21, перегрузка, перегрев, низкое напряжение батареи, перегрузка/низкое напряжение на выходе | |||
| Шум (дБ) | <55 | |||
| Рабочая температура (°C) | -5~40 | |||
| Относительная влажность | 0~95% | |||
| Габариты (Ш×Г×В) (мм) | 250x755x880 | 300x785x1250 | ||
| Вес (кг) | 143 | 143 | 240 | |
Технические характеристики AEC IST7 (50 - 200 кВА)
| Модель | IST7050 | IST7080i | IST7100 | IST7120 | IST7160 | IST7200 |
| Мощность | 50 | 80 | 100 | 120 | 160 | 200 |
| Вход | ||||||
| Номинальное напряжение (В AC) | 380/400/415 (138~485 L-L) | |||||
| Диапазон частоты (Гц) | 40~70 | |||||
| Диапазон напряжения байпаса (В AC) | 380/400/415: -20%~+15% | |||||
| Коэффициент мощности | ≥0.99 | |||||
| Коэффициент искажений THDI | ≤3% | |||||
| Фазность | 3φ4W+PE | |||||
| Выход | ||||||
| Коэффициент мощности | 1 | |||||
| Напряжение (В AC) | L－N: 220/230/240±1% L－L: 380/400/415±1% | |||||
| Диапазон частоты (Гц) | 50/60±0.1 (батарейный режим) | |||||
| Фазность | 3φ4W+PE | |||||
| Рассинхронизация фаз (полная нагрузка) | ≤2% | |||||
| Выходной сигнал | Чистая синусоида, THD<1% при линейном режиме | |||||
| КПД | 96% | |||||
| Перегрузочная способность | 105%~115% нагрузка в течение 60 минут; 116%~130% нагрузка в течение 10 минут; 131%~150% нагрузка в течение 1 минуты; >150% нагрузка в течение 200 мс | |||||
| Батареи | ||||||
| Напряжение батарей (В DC) | ±192/±216 (±180/±204/±216/±228/±240 уст.) | |||||
| Тип батарей | Внешние | |||||
| Ток заряда (A) | 1-30 | 1-40 | ||||
| Общее | ||||||
| Коммуникации | RS485, MODBUS, «сухие» контакты (RS232, SNMP, плата «сухих» контактов – доп. плата в слот) | |||||
| Экран | Сенсорный ЖК-экран | |||||
| Оповещение | Аномалия на входе переменного тока, низкий заряд батареи, перегрузка, отказ | |||||
| Защита | IP21, перегрузка, перегрев, низкое напряжение батареи, перегрузка/низкое напряжение на выходе | |||||
| Шум (дБ) | <65 | |||||
| Рабочая температура (°C) | 0~40 | |||||
| Относительная влажность | 0~95% | |||||
| Габариты (Ш×Г×В) (мм) | 450×840×1400 | 600×900×1600 | ||||
| Вес (кг) | 180 | 210 | 242 | 320 | 350 | |
