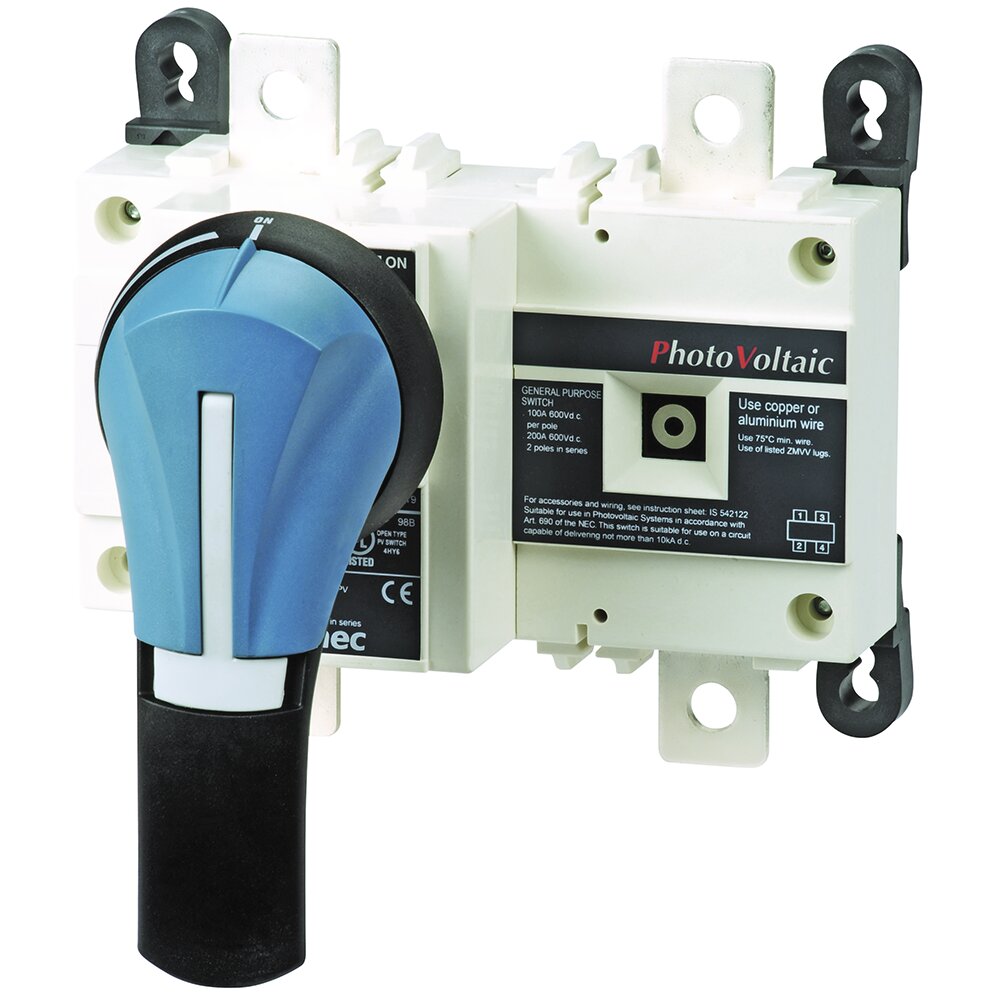

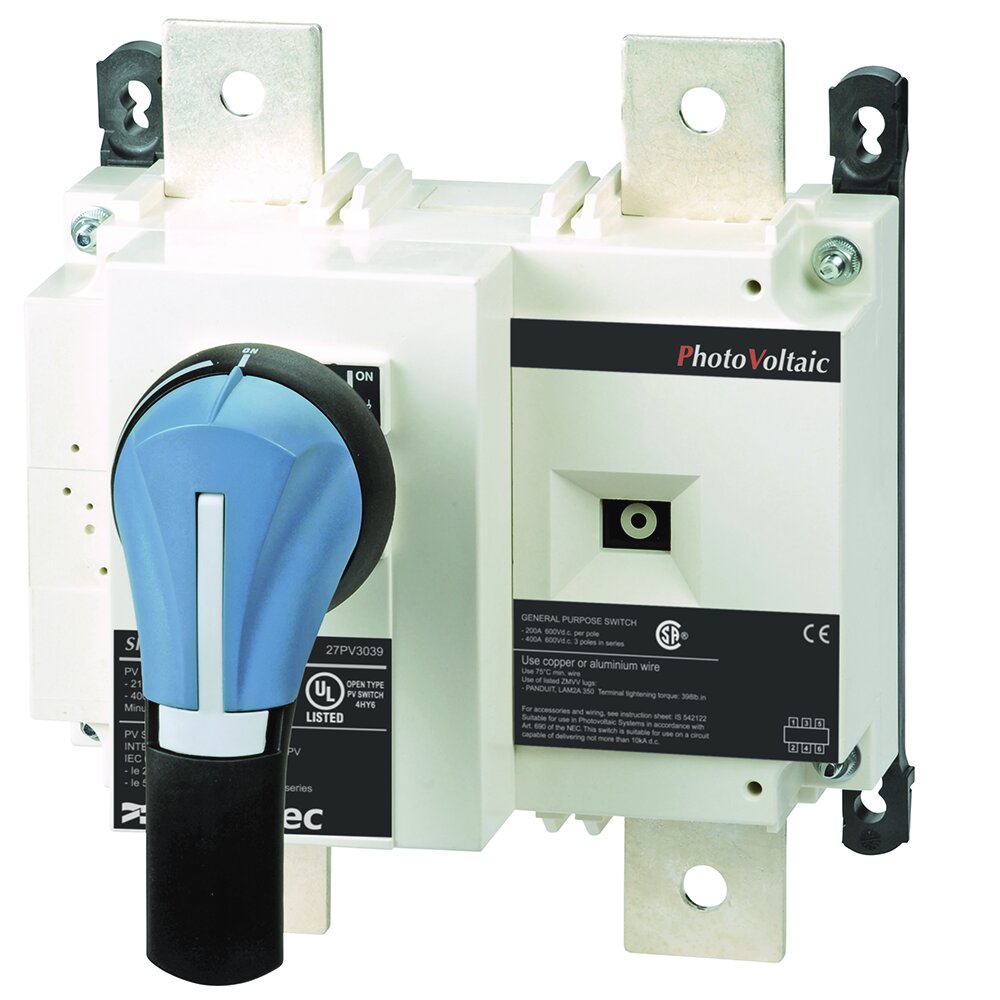

Socomec SIRCO PV 500 A

Выберите мощность:
  • Выключатель нагрузки спина-к-спине;
  • От 100 А до 2000 А;
  • Безопасная изоляция PV цепей до 1500 В DC;
  • Индикация состояния контактов
Сила тока, А: 500
Количество полюсов: 3, 4
Цена: от 0 р., формируется исходя из:
  • актуального курса валют ЦБ РФ
  • требуемых сроков и способов поставки

Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.

Для запроса стоимости оборудования Вы также можете отправить Ваше коммерческое предложение по email: spb@uni-jet.ru или позвонить нам по телефону: 8-800-707-98-45


АртикулНаименованиеЦена
26PV2016SIRCO PV 500V/P 2X160A0 р.
26PV2025SIRCO PV 500V/P 2X250A0 р.
26PV2031SIRCO PV 500V/P 2X315A0 р.
26PV4050SIRCO PV 4X500A F0 р.
26PV5010SIRCO PV 500V/P 4X100A FRAME6P0 р.
26PV5016SIRCO PV 500V/P 4X160A FRAME6P0 р.
26PV5025SIRCO PV 500V/P 4X250A FRAME6P0 р.
26PV5031SIRCO PV 500V/P 4X315A FRAME6P0 р.
26PV8080SIRCO PV 8X800A F 1500Vdc0 р.
26PV8080SIRCO PV 8X800A F 1500Vdc0 р.
26PV8120SIRCO PV 8X1250A F 1500Vdc0 р.
26PV8120SIRCO PV 8X1250A F 1500Vdc0 р.
26PV8200SIRCO PV 8X2000A F 1500Vdc0 р.
26PV8200SIRCO PV 8X2000A F 1500Vdc0 р.
27PV3026SIRCO PV 500V/P 3X275A0 р.
27PV3032SIRCO PV 500V/P 3X400A0 р.
27PV3039SIRCO PV 500V/P 3X500A0 р.
27PV4032SIRCO PV 500V/P 4X400A0 р.
27PV4039SIRCO PV 500V/P 4X500A0 р.
27PV6026SIRCO PV 500V/P 6X275A0 р.
27PV6039SIRCO PV 500V/P 6X500A0 р.
27PV8039SIRCO PV 500V/P 8X500A0 р.

Стоимость может быть изменена без предварительного уведомления. Информация об оферте.

Настройка и инструкция

Открыть брошюру (PDF) Socomec SIRCO PV 500 A
Мы занимаемся обслуживанием оборудования Socomec по всей России - установкой, наладкой и ремонтом. Подробнее

Компания «Юниджет»:

Для того, чтобы купить АВР, рубильники и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60

Мы являемся официальным поставщиком электротехнического оборудования Socomec на территории Российской Федерации

Описание

Socomec SIRCO PV  многополюсный выключатель нагрузки с ручным управлением, от 100 А до 2000 А. Решение для объединительных и соединительных шкафов, инверторов. Применимы в гелиоэнергетике. Обладают дугогасительной камерой из полиэстера с усилением стекловолокном. Возможность гашения электрической дуги до 1500 В DC. Доступно одновременное управление двумя устройствами под нагрузкой при помощи одной рукоятки. Обеспечивает безопасный разрыв и изоляцию.


Инструкция SIRCO PV

Расширенная брошюра SIRCO PV


Аксессуары

  • Рукоятка прямого управления (тип J1, J2, C2);
  • Рукоятка выносного управления с блокировкой двери (тип S2, S4 и V1: IP55 и IP65)
  • Удлинительная штанга для выносного управления (200 мм, 320 мм, 400 мм);
  • Дополнительные контакты (1 или 2 НО/НЗ дополнительных контакта, от 1 до 4 НО/НЗ дополнительных контакта, или 2 низкоуровневых НО/НЗ дополнительных контакта; 30000 операций);
  • Клеммный экран (2-пол., 3-пол., 4-пол., 6-пол., 8-пол.);
  • Шинные перемычки разных конфигураций.


Технические характеристики Socomec SIRCO PV 500 А

Номинальный ток I

500 A

630 A

Термический ток при 40°C (A)

500

630

Номинальное напряжение изоляции Ui (В) (1)

1500

1500

Импульсное выдерживаемое напряжение Uimp (кВ)

12

12







Кол-во цепей





Номинальное напряжение





Категория применения





Ie (A)

Количество полюсов последовательно (на цепь)



Кол-во полюсов устройства







Корпус





Ie (A)

Количество полюсов последовательно (на цепь)



Кол-во полюсов устройства







Корпус

1 цепь

1000 В DC

DC-21B

500

2-пол. + и 2-пол. -

4-пол.

B4

630

2-пол. + и 2-пол. -

4-пол.

B5

1 цепь

1500 В DC

DC-21B

500

2-пол. + и 1-пол. -

3-пол.

B5

630

4-пол. + и 4-пол. -

8-пол.

B5DS

2 цепи

1000 В DC

DC-21B

500

1-пол. + и 1-пол. -

4-пол.

B5

630

2-пол. + и 2-пол. -

8-пол.

B5DS

2 цепи

1500 В DC

DC-21B

500

2-пол. + и 1-пол. -

6-пол.

B5DS

-

-

-

-

4 цепи

1000 В DC

DC-21B

500

1-пол. + и 1-пол. -

8-пол.

B5DS

-

-

-

-

Стойкость к току короткого замыкания (без защиты)

Ном. кратковременно допустимый ток 1 с (kA rms)

10

10

Ном. стойкость к току короткого замыкания Icm (kA пиковая)-50 мс

10

10

Подсоединение

Максимальное поперечное сечение медного кабеля (мм²)

2x150

2x185

Максимальная ширина медной шины (мм)

32

40

Минимальный момент затяжки (Н·м)

20

40

Максимальный момент затяжки (Н·м)

26

40

Механические характеристики

Срок службы (число рабочих циклов)

5000

5000

Рабочее усилие (Н·м)

10

14,5

Вес 3-пол. устройства (кг)

6 (B4) / 3,8 (B5)

-

Вес 4-пол. устройства (кг)

2,3

3,8

Вес 6-пол. устройства (кг)

12,3

-

Вес 8-пол. устройства (кг)

15

15
