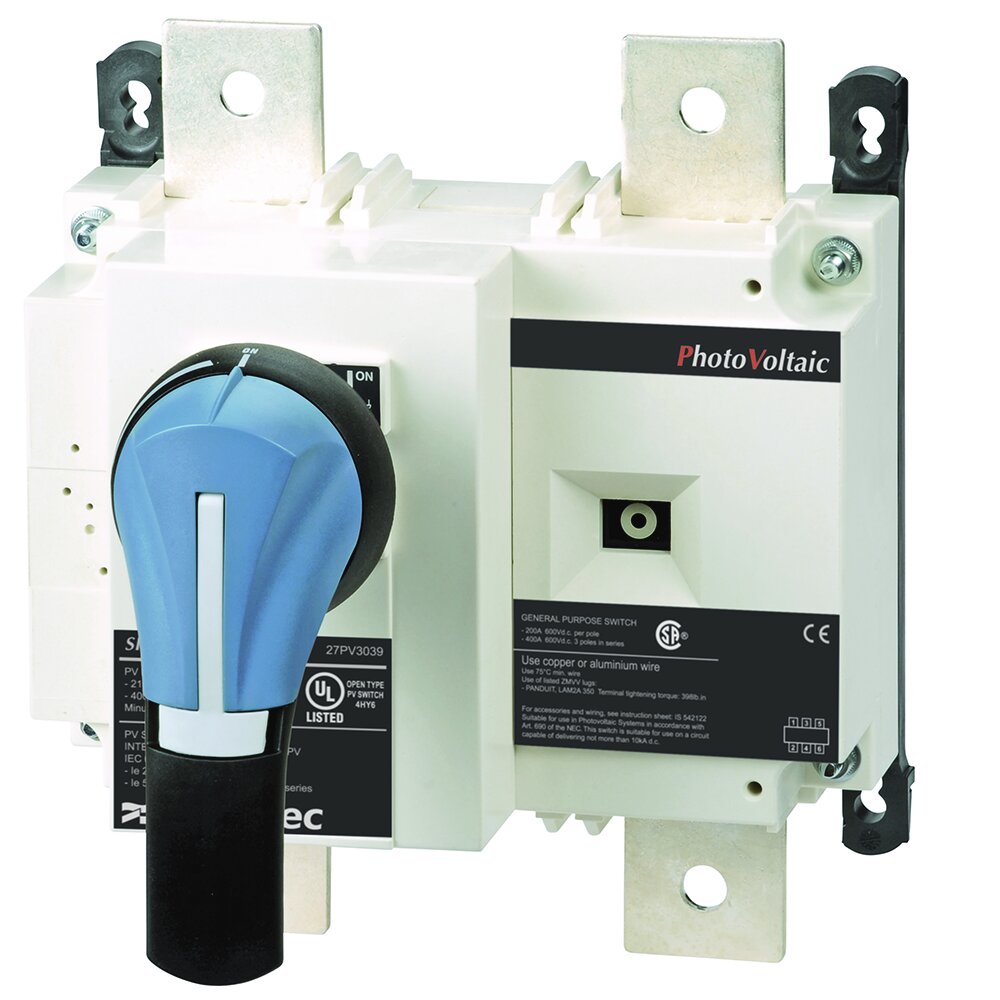

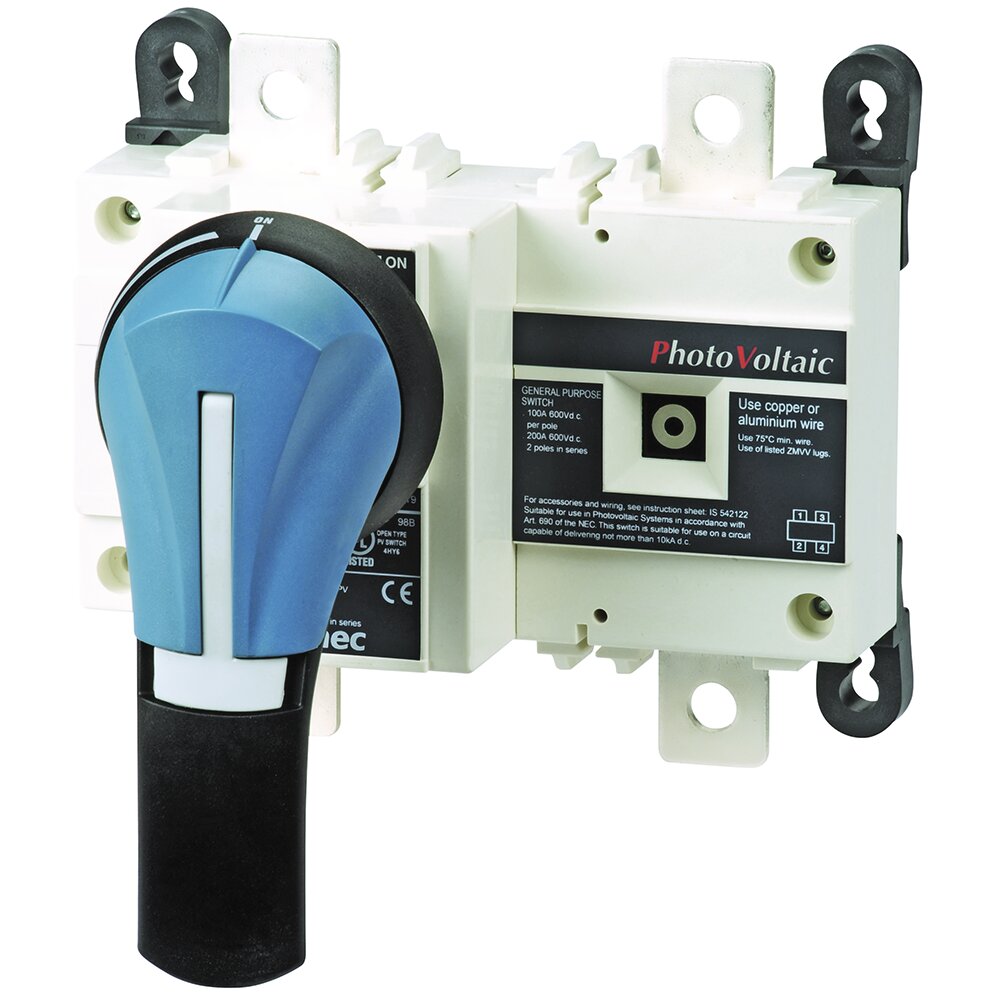

Socomec SIRCO PV 160 A
Выберите мощность:
- Выключатель нагрузки спина-к-спине;
- От 100 А до 2000 А;
- Безопасная изоляция PV цепей до 1500 В DC;
- Индикация состояния контактов
- актуального курса валют ЦБ РФ
- требуемых сроков и способов поставки
Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.
| Артикул | Наименование | Цена |
|---|---|---|
| 26PV2016 | SIRCO PV Рубильник 500V/P 2X160A | 21 116 р. |
Стоимость может быть изменена без предварительного уведомления. Информация об оферте.
Настройка и инструкция
Открыть брошюру (PDF) Socomec SIRCO PV 160 AКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить АВР, рубильники и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.
Описание
Socomec SIRCO PV — многополюсный выключатель нагрузки с ручным управлением, от 100 А до 2000 А. Решение для объединительных и соединительных шкафов, инверторов. Применимы в гелиоэнергетике. Обладают дугогасительной камерой из полиэстера с усилением стекловолокном. Возможность гашения электрической дуги до 1500 В DC. Доступно одновременное управление двумя устройствами под нагрузкой при помощи одной рукоятки. Обеспечивает безопасный разрыв и изоляцию.
Аксессуары
- Рукоятка прямого управления (тип J1, J2, C2);
- Рукоятка выносного управления с блокировкой двери (тип S2, S4 и V1: IP55 и IP65)
- Удлинительная штанга для выносного управления (200 мм, 320 мм, 400 мм);
- Дополнительные контакты (1 или 2 НО/НЗ дополнительных контакта, от 1 до 4 НО/НЗ дополнительных контакта, или 2 низкоуровневых НО/НЗ дополнительных контакта; 30000 операций);
- Клеммный экран (2-пол., 3-пол., 4-пол., 6-пол., 8-пол.);
- Шинные перемычки разных конфигураций.
Технические характеристики Socomec SIRCO PV 160 А
| Номинальный ток I | 100 A | 160 A | ||||||||
| Термический ток при 40°C (A) | 100 | 160 | ||||||||
| Термический ток при 50°C (A) | 100 | 160 | ||||||||
| Термический ток при 60°C (A) | 100 | 160 | ||||||||
| Номинальное напряжение изоляции Ui (В) (1) | 1500 | 1500 | ||||||||
| Импульсное выдерживаемое напряжение Uimp (кВ) | 12 | 12 | ||||||||
|
Кол-во цепей |
Номинальное напряжение |
Категория применения |
Ie (A) | Количество полюсов последовательно (на цепь) |
Кол-во полюсов устройства |
Корпус |
Ie (A) | Количество полюсов последовательно (на цепь) |
Кол-во полюсов устройства |
Корпус |
| 1 цепь | 1000 В DC | DC-21B | 100 | 1-пол. + и 1-пол. - | 2-пол. | B4 | 160 | 1-пол. + и 1-пол. - | 2-пол. | B4 |
| 1 цепь | 1500 В DC | DC-21B | 100 | 3-пол. + и 1-пол. - | 4-пол. | B4DS | 160 | 3-пол. + и 1-пол. - | 4-пол. | B4DS |
| 2 цепи | 1000 В DC | DC-21B | 100 | 1-пол. + и 1-пол. - | 4-пол. | B4DS | 160 | 1-пол. + и 1-пол. - | 4-пол. | B4DS |
| Стойкость к току короткого замыкания (без защиты) | ||||||||||
| Ном. кратковременно допустимый ток 0,3 с (kA rms) | 10 | 10 | ||||||||
| Ном. кратковременно допустимый ток 1 с (kA rms) | 5 | 5 | ||||||||
| Ном. стойкость к току короткого замыкания Icm (kA пиковая) - 50 мс | 10 | 10 | ||||||||
| Подсоединение | ||||||||||
| Максимальное поперечное сечение медного кабеля (мм²) | 35 | 70 | ||||||||
| Максимальная ширина медной шины (мм) | 32 | 32 | ||||||||
| Минимальный момент затяжки (Н·м) | 20 | 20 | ||||||||
| Максимальный момент затяжки (Н·м) | 26 | 26 | ||||||||
| Механические характеристики | ||||||||||
| Срок службы (число рабочих циклов) | 10000 | 10000 | ||||||||
| Рабочее усилие (Н·м) | 10 | 10 | ||||||||
| Вес 2-пол. устройства (кг) | 1,8 | 1,8 | ||||||||
| Вес 4-пол. устройства (кг) | 4,3 | 4,3 | ||||||||
