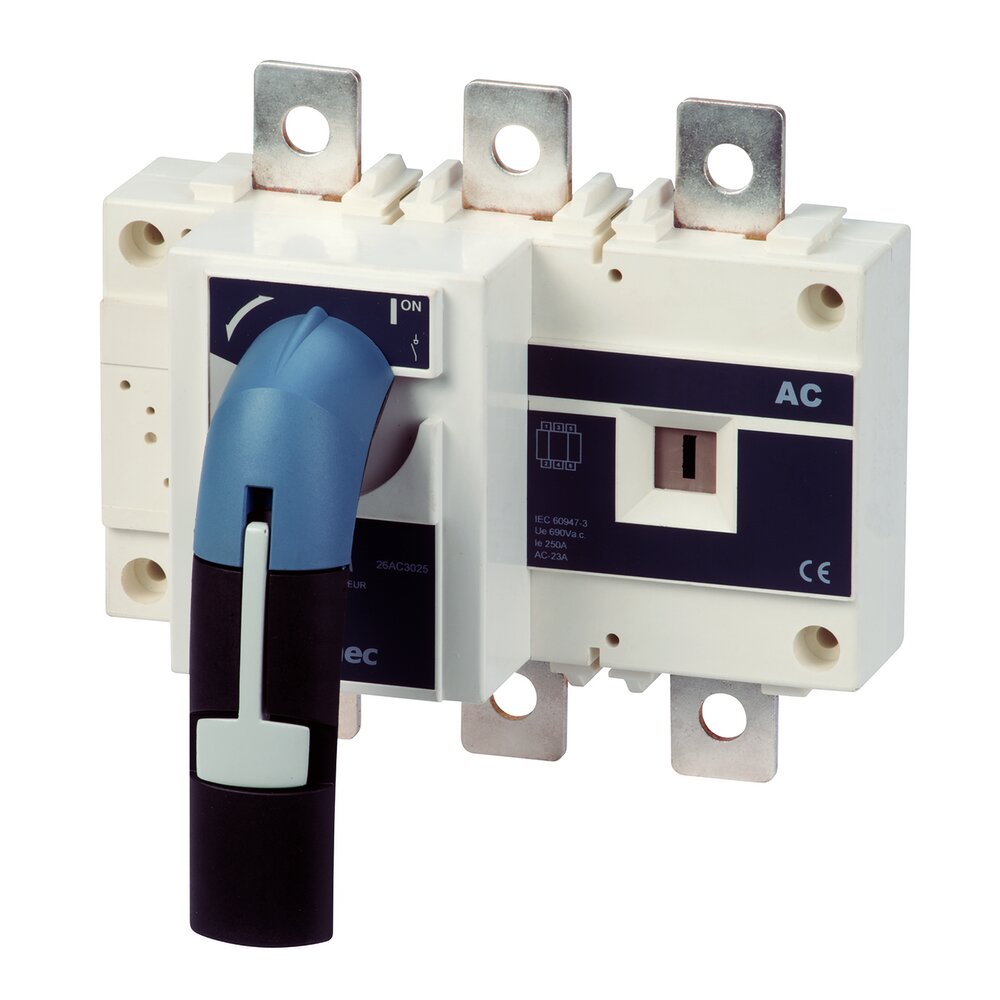

Socomec SIRCO AC 250 A
Выберите мощность:
- Выключатель нагрузки;
- 200 А - 4000 А;
- Категории применения AC-22 и AC-23;
- Двойная индикация разрыва;
- Компактные размеры
- актуального курса валют ЦБ РФ
- требуемых сроков и способов поставки
Вся электротехническая продукция компании Socomec (включая многофункциональные счетчики, устройства АВР, рубильники, выключатели и т.д.), приобретенная в «Юниджет», доставляется по всей территории России, по договоренности – в страны СНГ.
Настройка и инструкция
Открыть брошюру (PDF) Socomec SIRCO AC 250 AКомпания «Юниджет»:
- Осуществляет поставки энергетического оборудования ведущих производителей на территории Российской Федерации
- Реализует разработку индивидуальных инженерных проектов высокой степени сложности под нужды заказчиков
- Осуществляет пуско-наладочные работы (ПНР), ремонт и сервисное обслуживание электрооборудования
Для того, чтобы купить АВР, рубильники и иное электрооборудование, а также получить консультацию о сроках поставки оборудования и проведения инженерных работ, свяжитесь с нами по телефонам: +7 (812) 247-06-60 и +7 (499) 702-07-60
Компания Юниджет является официальным поставщиком решений для коммутации, контроля и безопасности Socomec: АВР, рубильников, счетчиков, измерительных приборов, УЗИП, предохранителей – на территории России.
Описание
Socomec SIRCO AC — выключатели нагрузки, от 200 А до 4000 А, 3-пол. и 4-пол., с ручным управлением. Предназначены для сложных условий эксплуатации на производстве, в главных распределительных щитах (ГРЩ), распределительных панелях; для обеспечения аварийного и локального безопасного отключения. Обеспечивают безопасный двойной разрыв за счет системы скользящих контактов и особых дугогасительных камер. SIRCO AC также обладает улучшенными коммутационными характеристиками и повышенной стойкостью к неблагоприятным условиям работы, включая температуру и влажность.Может быть установлен в готовые шкафы и корпуса.
Инструкция SIRCO AC 200 - 630 А
Инструкция SIRCO AC 630 - 1600 А
Аксессуары
- Рукоятка прямого управления (3 и 4 полюса, тип J1, J4, S5, V0);
- Рукоятка выносного управления с блокировкой (тип S2, S4, S5, V0 и V2, IP55 и IP65);
- Удлинительная штанга для выносного управления (200 мм, 250 мм, 320 мм, 450 мм, 500 мм, 750 мм);
- Дополнительные контакты (НО + НЗ, НО/НЗ, дополнительные и дополнительные низкоуровневые);
- Межфазная перегородка (3-пол. и 4-пол.);
- Клеммные крышки (3-пол. и 4-пол.);
- Клеммные экраны (3-пол. и 4-пол.);
- Клеммы;
- Комплект для подсоединения медных шин;
- Система запирания рукоятки ключом;
- Устройство для создания многополюсных выключателей с полюсами на разный ток;
- Устройство с механической блокировкой
Технические характеристики Socomec SIRCO AC 250 A
| Термический ток Ith при 40°C | 200 A | 250 A | 315 A | 400 A | 500 A | CD 630 A | 630 A | |
| Номинальное напряжение изоляции Ui (В) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | |
| Импульсное выдерживаемое напряжение Uimp (кВ) | 12 | 12 | 12 | 12 | 12 | 12 | 12 | |
| Номинальный рабочий ток Ie (A) | ||||||||
| Номинальное напряжение | Категория применения | A/B | A/B | A/B | A/B | A/B | A/B | A/B |
| 500 В AC | AC-20 A / AC-20 B | 200/200 | 250/250 | 315/315 | 400/400 | 500/500 | 630/630 | 630/630 |
| 500 В AC | AC-21 A / AC-21 B | 200/200 | 250/250 | 315/315 | 400/400 | 500/500 | 630/630 | 630/630 |
| 500 В AC | AC-22 A / AC-22 B | 200/200 | 250/250 | 315/315 | 400/400 | 500/500 | 630/630 | 630/630 |
| 500 В AC | AC-23 A / AC-23 B | 200/200 | 250/250 | 315/315 | 400/400 | 500/500 | 630/630 | 630/630 |
| 690 В AC | AC-20 A / AC-20 B | 200/200 | 250/250 | 315/315 | 400/400 | 500/500 | 630/630 | 630/630 |
| 690 В AC | AC-21 A / AC-21 B | 200/200 | 250/250 | 315/315 | 400/400 | 500/500 | 630/630 | 630/630 |
| 690 В AC | AC-22 A / AC-22 B | 200/200 | 250/250 | 315/315 | 400/400 | 500/500 | 500/630 | 630/630 |
| 690 В AC | AC-23 A / AC-23 B | 200/200 | 250/250 | 315/315 | 400/400 | 500/500 | 500/500 | 630/630 |
| Рабочая мощность AC-23 A (kВт) | ||||||||
| При 690 В AC без предварительного разрыва дополнительного контакта | 160 | 220 | 250 | 400 | 500 | 500 | 630 | |
| Реактивная мощность (квар) | ||||||||
| При 690 В AC (квар) | 160 | 190 | 250 | 325 | 400 | 400 | 450 | |
| Стойкость к короткому замыканию, защита предохранителями (кA, rms прогнозируемый ток) при 690 В AC | ||||||||
| Ожидаемый ток короткого замыкания (кА, rms) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| Номинальный ток предохранителя (A) | 200 | 250 | 315 | 400 | 500 | 630 | 630 | |
| Перегрузочная способность | ||||||||
| Ном. кратковременно допустимый ток 0,3 с Icw (kA rms) | 15 | 15 | 15 | 15 | 15 | 15 | 28 | |
| Стойкость к току короткого замыкания (без защиты) | ||||||||
| Ном. кратковременно допустимый ток 1 с Icw (kA rms) | 8 | 8 | 8 | 11 | 11 | 11 | 20 | |
| Ном. стойкость к току короткого замыкания без предохранителей Icm (kA, пиковая) | 22 | 22 | 22 | 22 | 22 | 22 | 40 | |
| Присоединение | ||||||||
| Максимальное поперечное сечение медного кабеля (мм²) | 70 | 70 | 70 | 185 | 240 | 2 x 150 | 2 x 185 | |
| Минимальное поперечное сечение медной шины (мм²) |
|
|
|
|
| 2 x 30 x 5 | 2 x 40 x 5 | |
| Максимальное поперечное сечение медного кабеля (мм²) | 95 | 95 | 95 | 240 | 240 | 2 x 300 | 2 x 300 | |
| Максимальная ширина медной шины (мм) | 32 | 32 | 32 | 40 | 40 | 63 | 63 | |
| Момент затяжки мин./макс. (Н·м) | 20/- | 20/- | 20/- | 20/- | 20/- | 20/- | 40/45 | |
| Механические характеристики | ||||||||
| Срок службы (число рабочих циклов) | 10 000 | 10 000 | 10 000 | 5000 | 5000 | 5000 | 4000 | |
| Рабочее усилие (Н·м) | 10 | 10 | 10 | 14,5 | 14,5 | 14,5 | 48 | |
| Вес 3-пол. устройства (кг) | 2 | 2 | 2 | 3,5 | 3,5 | 3,5 | 8 | |
| Вес 4-пол. устройства (кг) | 2 | 2 | 2 | 4 | 4 | 4 | 10 | |
